RBP-204+

产品分类: SAW滤波器
厂牌: MINI-CIRCUITS
产品描述: 3dB 50Ω 204MHz 62MHz 贴片安装 8.89mm*8.89mm*2.54mm
供应商型号: 139-RBP-204
供应商: Mouser
标准整包数: 1

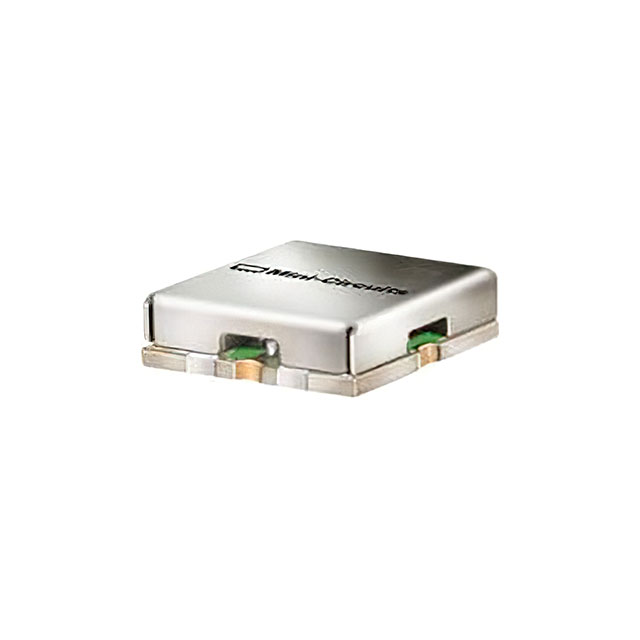

MINI-CIRCUITS SAW滤波器 RBP-204+

RBP-204+概述

    # Mini-Circuits RBP-204+ 高频带通滤波器技术手册

    产品简介


    Mini-Circuits 的 RBP-204+ 是一款高精度金属屏蔽带通滤波器,适用于多种高频应用场景。它采用紧凑型设计,支持频率范围为 175 至 237 MHz 的信号过滤,提供卓越的插入损耗和电压驻波比(VSWR)表现。RBP-204+ 主要用于谐波抑制、发射机/接收机系统、军事无线电等领域,能够有效提升系统信号纯净度。
    产品核心功能
    - 紧凑封装:0.35" x 0.35"
    - 高精度滤波:频率响应范围广,衰减性能优异
    - 耐用屏蔽设计:防水洗处理,适合苛刻工作环境
    应用领域
    - 通信设备:用于提高无线通信设备的信号质量。
    - 雷达和导航系统:有效减少干扰,增强目标检测能力。
    - 军事系统:提供高可靠性与稳定性,满足军用标准。

    技术参数


    以下是 RBP-204+ 的关键技术规格和性能参数:
    | 参数 | 描述 |

    | 中心频率 | 204 MHz |
    | 通带频率范围 | 175 - 237 MHz |
    | 停止带频率范围 | < 135 MHz 和 > 300 MHz |
    | 插入损耗(典型值) | ≤ 2.4 dB |
    | 驻波比(VSWR) | ≤ 1.4:1(典型值) |
    | 工作温度范围 | -40°C 至 85°C |
    | 存储温度范围 | -55°C 至 100°C |
    | 功率容量 | 0.5 W @ 25°C |
    典型性能曲线
    - 插入损耗随频率变化:在中心频率附近达到最小值。
    - 频率响应曲线显示显著的过渡带效果。
    - 温度稳定性良好,插入损耗在 -40°C 至 85°C 温度范围内波动较小。

    产品特点和优势


    RBP-204+ 的独特功能使其在市场上具有明显优势:
    1. 小型化设计:紧凑尺寸(0.35" x 0.35"),便于集成到各种空间受限的应用中。
    2. 高可靠性屏蔽:金属外壳设计,具备防水洗能力,适合恶劣工作环境。
    3. 宽泛的工作温度范围:支持极端环境下的稳定运行。
    4. 卓越的射频性能:低插入损耗和出色的驻波比表现,确保信号完整性。
    5. 广泛适用性:适用于多样化的高频应用场景,如通信、雷达及军事领域。

    应用案例和使用建议


    应用案例
    1. 通信系统信号净化:在无线通信基站中,通过滤波器抑制谐波干扰,显著提高信噪比。
    2. 军事无线电通信:用于军事电台,保障长距离信号传输的可靠性和保密性。
    3. 电子对抗系统:配合频率选择装置,屏蔽无关频段信号以增强目标识别能力。
    使用建议
    - 合理布局设计:建议按照手册提供的 PCB 布局图进行电路板设计,确保信号完整性。
    - 热管理:在高功率应用中需考虑散热设计,防止滤波器过热影响性能。
    - 环境适应性:长期暴露于潮湿或极端环境中时,定期检查滤波器外观是否有腐蚀现象。

    兼容性和支持


    RBP-204+ 可与 Mini-Circuits 其他高频组件无缝协作,满足用户多样化需求。此外,厂商提供标准有限保修服务和在线技术支持,用户可通过官网获取更多文档和资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗异常高 | 检查焊接点是否完整,避免虚焊 |
    | VSWR 不达标 | 确认接头连接是否正确 |
    | 高温环境下插入损耗增加 | 调整滤波器周围环境温度或加装散热装置 |
    | 长时间使用后屏蔽性能下降 | 更换新的滤波器以保证最佳性能 |

    总结和推荐


    综上所述,RBP-204+ 是一款高性能、高可靠性的金属屏蔽带通滤波器,在通信、军事和雷达等领域展现出卓越的应用价值。其紧凑的设计、优良的射频特性以及广泛的温度适应能力使其成为同类产品的佼佼者。对于需要高频信号过滤和保护的场景,我们强烈推荐使用 RBP-204+。
    推荐指数:★★★★★

RBP-204+参数

参数
阻抗 50Ω
带宽 62MHz
插入损耗 3dB
中心频率 204MHz
长*宽*高 8.89mm*8.89mm*2.54mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

RBP-204+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

RBP-204+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS SAW滤波器 MINI-CIRCUITS RBP-204+ RBP-204+数据手册

RBP-204+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.9315 ¥ 202.2212
50+ $ 22.0536 ¥ 186.3529
100+ $ 21.042 ¥ 177.8049
200+ $ 19.698 ¥ 166.4481
500+ $ 17.3985 ¥ 147.0173
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 202.22
