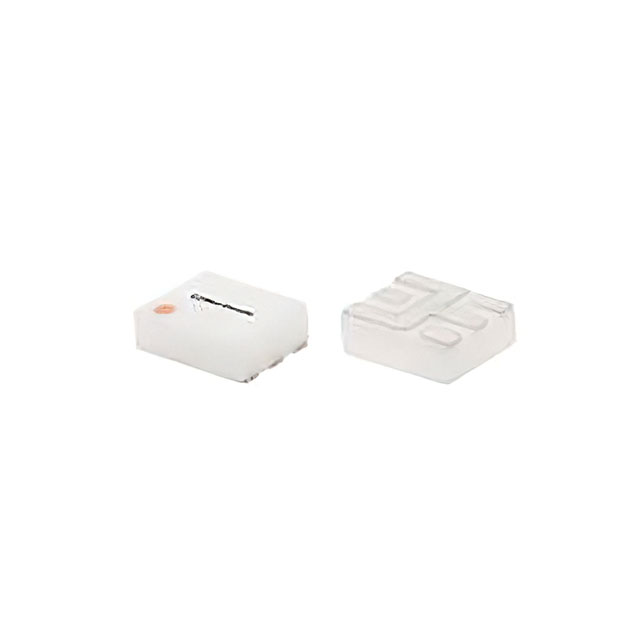

NCR2-123+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 非平衡/平衡(1:2) 16.93dB 8° 4.7GHz,12GHz 12GHz 2.7dB 非平衡/平衡(1:2) SMD 贴片安装 2.01mm(长度)*2.49mm(高度)
供应商型号: NCR2-123+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS 巴伦(balun) NCR2-123+

NCR2-123+概述

    # 射频变压器NCR2系列产品手册

    产品简介


    基本介绍
    Mini-Circuits公司的NCR2系列射频变压器是一种超宽带的微波频率平衡器,适用于从3.5 GHz到18 GHz的广泛频率范围,阻抗比为1:2。该产品采用LTCC(低温共烧陶瓷)封装,具有微型化的特点,非常适合与射频集成电路集成使用。NCR2系列广泛应用于卫星通信、点对点无线传输、电子侦察等领域。

    技术参数


    主要技术规格
    - 频率范围:4700 MHz 至 12000 MHz
    - 输入阻抗:50Ω
    - 输出阻抗:50Ω(1:2阻抗比)
    - 插入损耗:典型值0.52 dB(最小值0.03 dB,最大值2.7 dB)
    - 幅度不平衡:典型值0.34 dB(最大值3.8 dB)
    - 相位不平衡:典型值0.91°(最大值20°)
    - 最大输入功率:3 W
    - 工作温度范围:-40°C至85°C
    - 存储温度范围:-55°C至100°C
    关键特性
    - 超宽带性能:覆盖多个常用的微波频率段。
    - 高可靠性:采用LTCC(低温共烧陶瓷)技术,确保出色的重复性、温度稳定性和高功率处理能力。
    - 微型封装尺寸:0.079”x0.098”x0.035”,易于集成到射频集成电路中。
    - 罗氏合规:符合RoHS标准。

    产品特点和优势


    特点和优势
    1. 超宽带性能:NCR2系列覆盖多个流行的微波频率段,特别适用于卫星通信、点对点无线电和电子侦察等领域。
    2. LTCC构造:提供高重复性、温度稳定性和高功率处理能力。
    3. 小型化设计:0.079”x0.098”x0.035”的小尺寸使其易于与射频集成电路集成。
    4. 低成本:由于采用先进的制造工艺,产品在保证高性能的同时具备经济性。
    5. 易清洗:采用水洗方式即可清洁,维护方便。

    应用案例和使用建议


    应用案例
    - 点对点通信:NCR2系列在点对点无线电通信系统中表现出色,能够有效提高信号质量和稳定性。
    - 工业、科学和医学(ISM)应用:例如在雷达和导航系统中的应用,提供可靠稳定的性能。
    - 卫星通信:在高要求的卫星通信系统中,NCR2系列能够满足苛刻的工作条件和严格的性能指标。
    使用建议
    - 布局优化:根据Suggested PCB Layout (PL-425)进行布线,确保电气性能最佳。
    - 接地注意事项:外部接地配置时应注意正确连接引脚1、3、5,确保良好的电气性能。
    - 测试验证:在实际应用前,建议进行详细的测试验证,以确保产品符合设计要求。

    兼容性和支持


    兼容性
    NCR2系列射频变压器可以与其他射频模块和电路板兼容,具体兼容性取决于用户的系统需求。由于Mini-Circuits公司在行业内的良好口碑和技术支持,用户可以得到全面的技术支持和保修服务。
    支持和服务
    - 保修条款:所有产品受Mini-Circuits标准有限保修条款的约束,具体详见官方网站条款说明。
    - 技术支持:如需技术支持或遇到任何问题,请访问Mini-Circuits官网寻求帮助。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:如何确保正确的接地?
    - 解答:根据Suggested PCB Layout (PL-425)正确连接引脚1、3、5,并确保外部接地。
    2. 问题:产品是否符合RoHS标准?
    - 解答:是的,NCR2系列带有“+”后缀的产品符合RoHS标准。
    3. 问题:插损较高怎么办?
    - 解答:检查电路布局是否合理,特别是确保引脚之间的距离和接地正确。

    总结和推荐


    综合评估
    NCR2系列射频变压器是一款具有高可靠性和卓越性能的超宽带平衡器,适用于各种高端应用。其超宽带性能、高可靠性和经济性使其在市场上具有很强的竞争优势。推荐在需要高频、高精度和高稳定性的应用场景中使用。
    本文详细介绍了Mini-Circuits公司NCR2系列射频变压器的技术参数、特点和应用案例,希望能为用户提供详尽的产品信息,助您选择最合适的射频组件。

NCR2-123+参数

参数
相位差
平衡端口阻抗 非平衡/平衡(1:2)
最大插入损耗 2.7dB
回波损耗 16.93dB
振幅差 -
共模抑制比CMRR -
不平衡端口阻抗 非平衡/平衡(1:2)
最小工作频率 4.7GHz,12GHz
最大工作频率 12GHz
长*宽*高 2.01mm(长度)*2.49mm(高度)
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
