PMA2-33LN+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述: 400MHz 3GHz MC-1631-1 贴片安装
供应商型号: PMA2-33LN+
供应商: 云汉优选
标准整包数: 1

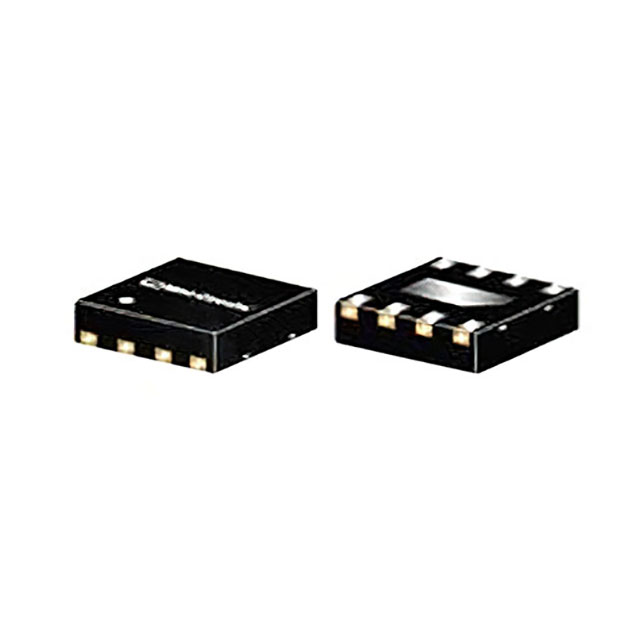

MINI-CIRCUITS 其他射频器件 PMA2-33LN+

PMA2-33LN+概述


    产品简介


    Mini-Circuits的PMA2-33LN+是一款基于E-PHEMT(增强模式伪高电子迁移率晶体管)的超低噪声单片放大器,适用于敏感且动态范围高的接收机应用。该放大器在0.4到3.0 GHz频段内工作,提供卓越的噪声系数和高IP3(三阶交调截点),非常适合用于无线通信、雷达系统和其他需要高灵敏度和高性能接收前端的应用。

    技术参数


    - 频率范围:0.4至3.0 GHz
    - 噪声系数:
    - 0.4 GHz:0.78 dB
    - 0.9 GHz:0.38 dB
    - 1.5 GHz:0.36 dB
    - 2.0 GHz:0.46 dB
    - 3.0 GHz:0.78 dB
    - 增益:
    - 0.4 GHz:24.4 dB
    - 0.9 GHz:19.1 dB
    - 1.5 GHz:14.9 dB
    - 2.0 GHz:12.5 dB
    - 3.0 GHz:9.1 dB
    - 输入回波损耗:
    - 0.4 GHz:9.5 dB
    - 0.9 GHz:10.2 dB
    - 1.5 GHz:10.0 dB
    - 2.0 GHz:10.4 dB
    - 3.0 GHz:12.3 dB
    - 输出回波损耗:
    - 0.4 GHz:20.1 dB
    - 0.9 GHz:19.3 dB
    - 1.5 GHz:17.4 dB
    - 2.0 GHz:17.3 dB
    - 3.0 GHz:18.2 dB
    - 输出功率@1 dB压缩点:
    - 0.4 GHz:+17.0 dBm
    - 0.9 GHz:+17.2 dBm
    - 1.5 GHz:+17.0 dBm
    - 2.0 GHz:+17.5 dBm
    - 3.0 GHz:+17.3 dBm
    - 输出IP3:
    - 0.4 GHz:+30.4 dBm
    - 0.9 GHz:+34.5 dBm
    - 1.5 GHz:+35.6 dBm
    - 2.0 GHz:+37.5 dBm
    - 3.0 GHz:+38.6 dBm
    - 最大输入功率:
    - +27 dBm(最大5分钟)
    - +14至+22 dBm(连续)

    产品特点和优势


    PMA2-33LN+的主要特点是其超低噪声系数(典型值为0.38 dB)和高IP3(典型值为+34 dBm)。这种组合使得该放大器非常适合低噪声接收前端应用。此外,它在+3V供电下运行,仅需较小的电压就能实现高IP3,使其比同类产品更具节能优势。采用2x2mm的微型封装,适合在高密度电路板布局中使用,同时具备良好的热性能和重复性。

    应用案例和使用建议


    PMA2-33LN+广泛应用于多种领域,包括基站基础设施、便携式无线设备、LTE、GPS、GSM和空中雷达。例如,在基站基础设施中,这款放大器可以显著提升信号质量,降低背景噪声。在便携式无线设备中,它可以帮助延长电池寿命并提高接收性能。
    为了充分发挥其性能,建议在设计时注意以下几点:
    1. 匹配阻抗:确保输入输出端口的阻抗匹配,以最大限度地减少信号反射。
    2. 电源稳定:提供稳定的+3V电源,避免电压波动影响性能。
    3. 散热设计:合理安排散热路径,确保器件在工作过程中保持适宜的工作温度。

    兼容性和支持


    PMA2-33LN+具有出色的兼容性,可以直接应用于现有的50Ω系统。厂商提供了详细的电气特性和环境评级,包括MSL1湿度敏感等级和Human Body Model (HBM) ESD保护等级。此外,厂商还提供相应的评估板(TB-736+)和建议的PCB布局图(PL-400),以便用户更好地进行集成和测试。

    常见问题与解决方案


    1. 问题:电源不稳定导致放大器性能下降。
    解决方案:使用高质量的稳压电源,并在靠近放大器的位置添加适当的去耦电容,以稳定供电。

    2. 问题:过高的输入信号可能导致放大器损坏。
    解决方案:在外围电路中增加限幅器或采用分步放大策略,以控制输入信号强度。

    总结和推荐


    综上所述,Mini-Circuits的PMA2-33LN+是一款性能卓越的超低噪声高IP3放大器,适用于各种需要高灵敏度和动态范围的应用。其独特的设计特点和出色的技术指标使其在市场上具有很高的竞争力。对于追求高性能无线通信系统的工程师而言,PMA2-33LN+是一个值得推荐的选择。

PMA2-33LN+参数

参数
最小工作供电电压 -
最大工作频率 3GHz
最小工作频率 400MHz
最大工作供电电压 -
通用封装 MC-1631-1
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PMA2-33LN+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

PMA2-33LN+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他射频器件 MINI-CIRCUITS PMA2-33LN+ PMA2-33LN+数据手册

PMA2-33LN+封装设计

查看详情并下载
Symbol
Footprint
3D Model
