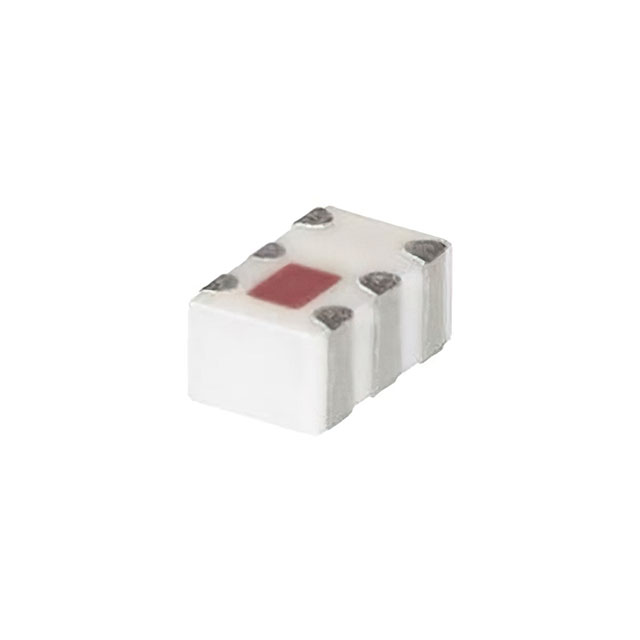

BLGE4-542R+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 7.3dB 4.3° 4.9GHz,5.875GHz 5.875GHz 1.9dB
供应商型号: BLGE4-542R+
供应商: 期货订购
标准整包数: 20
MINI-CIRCUITS 巴伦(balun) BLGE4-542R+

BLGE4-542R+概述


    产品简介


    电子元器件名称:BLGE4-542R+
    产品类型:射频变压器(LTCC Balun)
    主要功能:实现不平衡到平衡信号转换,同时提供阻抗匹配及频率范围内的低插入损耗和高相位平衡。
    应用领域:广泛应用于ISM(工业、科学和医疗)频段、无线局域网(WLAN/Wi-Fi)、蓝牙(Bluetooth)和Zigbee等短距离无线通信系统。

    技术参数


    以下是BLGE4-542R+的技术规格和性能参数:
    | 参数 | 频率范围 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 阻抗比 | 4 4
    | 频率范围 | 4900–5875 MHz | MHz |
    | 插入损耗(典型值) | 4900–5875 MHz 1.3 | 1.9 | dB |
    | 幅度不平衡(最大值) | 4900–5875 MHz 0.6 | 2.0 | dB |
    | 相位不平衡(最大值) | 4900–5875 MHz 4.3 | 15 | ° |
    | 不平衡回波损耗(最小值) | 4900–5875 MHz | 7.3 dB |
    工作条件:
    - 操作温度范围:-40°C 至 85°C
    - 存储温度范围:-55°C 至 100°C
    - 输入射频功率:2 W
    物理特性:
    - 尺寸:0805封装(2.0 mm × 1.25 mm × 0.95 mm)
    - 支持水洗,适用于清洗工艺

    产品特点和优势


    1. 高性能:BLGE4-542R+ 的插入损耗极低,相位不平衡仅为 4.3°(典型值),幅度不平衡仅为 0.2 dB(典型值)。
    2. 微型化设计:采用 0805 封装,体积小巧,适合空间受限的应用场景。
    3. 高性价比:相比其他类似产品,BLGE4-542R+ 在性能和成本之间取得了良好的平衡。
    4. 兼容性好:支持水洗,可兼容多种生产工艺,易于集成到复杂电路板设计中。
    5. 可靠性高:在 -40°C 至 85°C 的宽温范围内均能稳定运行,适合恶劣环境下的使用需求。

    应用案例和使用建议


    应用案例
    BLGE4-542R+ 常用于无线通信模块的设计中,例如 ISM 频段设备、Wi-Fi 路由器和蓝牙耳机等。其高频特性使其特别适合需要精确阻抗匹配和信号传输的应用场景。
    使用建议
    1. 布局优化:建议采用 PL-264 布局设计,确保焊盘连接正确。特别是在多层 PCB 上使用时,需注意接地平面的设计以减少噪声干扰。
    2. 热管理:由于其工作温度范围较宽,可在高温环境下增加散热措施,如增加铜箔面积或安装散热片。
    3. 长期存储:如果未安装的产品需长时间储存,建议将温度控制在 +5°C 至 +35°C 之间,相对湿度控制在 45%-75% RH,避免永久性损坏。

    兼容性和支持


    BLGE4-542R+ 支持标准的 LTCC 工艺,可与同类产品无缝替换。此外,Mini-Circuits 提供全面的技术支持和有限保修服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:插入损耗过高
    解决方法:检查 PCB 布局是否符合推荐的 PL-264 设计,确保接地良好且无多余寄生电感。

    2. 问题:相位不平衡超标
    解决方法:重新校准网络分析仪并确认测试设置是否正确;检查输入信号是否满足阻抗匹配要求。
    3. 问题:无法正常工作
    解决方法:确认电源电压是否在规定范围内;检查是否遵循了正确的安装指南。

    总结和推荐


    BLGE4-542R+ 是一款专为短距离无线通信设计的高性能射频变压器,具有卓越的插入损耗、相位和幅度平衡特性。其紧凑的外形、高性价比和出色的兼容性使其成为无线模块设计的理想选择。我们强烈推荐该产品用于各种需要精密信号处理的场景。
    总之,如果您正在寻找一款兼顾性能与成本的射频元件,BLGE4-542R+ 绝对是一个值得考虑的选项。

BLGE4-542R+参数

参数
平衡端口阻抗 -
相位差 4.3°
共模抑制比CMRR -
最大插入损耗 1.9dB
最大工作频率 5.875GHz
回波损耗 7.3dB
不平衡端口阻抗 -
最小工作频率 4.9GHz,5.875GHz
振幅差 -
包装方式 卷带包装

BLGE4-542R+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

BLGE4-542R+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 巴伦(balun) MINI-CIRCUITS BLGE4-542R+ BLGE4-542R+数据手册

BLGE4-542R+封装设计

查看详情并下载
Symbol
Footprint
3D Model
