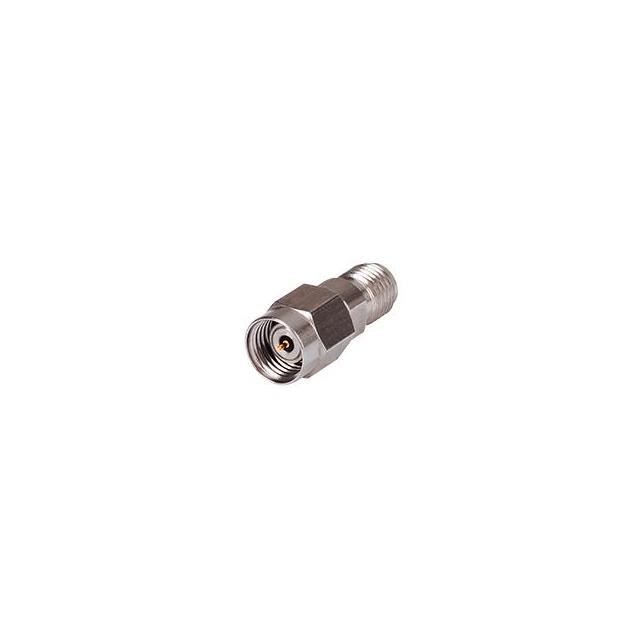

185M-KF+

厂牌: MINI-CIRCUITS
产品描述: Threaded 40GHz 50Ω Plug至Jack,插头至插座 导线安装,支架安装,自由悬挂,通孔安装
供应商型号: 139-185M-KF
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 同轴连接器(RF) - 适配器 185M-KF+

185M-KF+概述

    电子元器件产品技术手册解析:185M-KF+ 同轴适配器

    产品简介


    Mini-Circuits 的 185M-KF+ 是一款高性能的同轴适配器,适用于从直流到 40 GHz 的超宽带频率范围。它提供从 1.85 mm 阳头到 2.92 mm 阴头的连接,主要应用于射频电缆与设备之间的互连。该适配器具有卓越的插入损耗(典型值 0.12 dB)和出色的电压驻波比(VSWR,典型值 1.04:1),是各种高精度射频应用的理想选择。

    技术参数


    以下是 185M-KF+ 的关键电气和技术参数(所有数据均在 25°C 下测试):
    | 参数名称 | 范围 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 | DC 至 | - | - | 40 | GHz |
    | 插入损耗(dB) | DC 至 8 GHz | - | 0.12 | 0.3
    | 插入损耗(dB) | 8 至 18 GHz | - | 0.12 | 0.3
    | 插入损耗(dB) | 18 至 26.5 GHz | - | 0.17 | 0.4
    | 插入损耗(dB) | 26.5 至 40 GHz | - | 0.22 | 0.4
    | 电压驻波比(VSWR) | DC 至 8 GHz | - | 1.04 | 1.15 | :1 |
    | 电压驻波比(VSWR) | 8 至 18 GHz | - | 1.04 | 1.15 | :1 |
    | 电压驻波比(VSWR) | 18 至 26.5 GHz | - | 1.06 | 1.15 | :1 |
    | 电压驻波比(VSWR) | 26.5 至 40 GHz | - | 1.04 | 1.15 | :1 |
    此外,该适配器的工作温度范围为 -55°C 至 +100°C,能够承受极端的工作条件。

    产品特点和优势


    - 宽频率范围:从直流到 40 GHz 的支持使其适用于多种宽带和多频段应用。
    - 低插入损耗:典型值仅为 0.12 dB,确保信号传输的高效性。
    - 优异的 VSWR:典型值为 1.04:1,有效减少信号反射,提高系统稳定性。
    - 高可靠性:采用不锈钢结构并经过钝化处理,适合恶劣环境下的长期使用。
    - 超宽温范围:能够在极端条件下保持性能稳定,尤其适用于高功率设备附近。

    应用案例和使用建议


    1. 应用案例:
    - 射频信号的测试与测量。
    - 天线系统的互连。
    - 通信设备的调试和校准。
    2. 使用建议:
    - 在高频应用中,确保所有连接点紧密接触以避免信号损耗。
    - 避免长时间暴露在极端温度环境中,以延长使用寿命。
    - 使用高质量的射频电缆配合此适配器,进一步提升整体性能。

    兼容性和支持


    - 兼容性:支持常见的 1.85 mm 和 2.92 mm 接口标准,易于与其他射频设备集成。
    - 技术支持:Mini-Circuits 提供详尽的技术文档和专业售后服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题:信号质量下降,可能是什么原因?
    - 解决方案:检查连接是否松动,确保所有接头清洁无氧化。

    2. 问题:适配器在高温环境下性能不稳定。
    - 解决方案:避免将设备放置在直接阳光下或高热源附近。
    3. 问题:VSWR 值超出预期范围。
    - 解决方案:重新检查连接器接口是否正确安装,并考虑更换适配器。

    总结和推荐


    Mini-Circuits 的 185M-KF+ 同轴适配器凭借其卓越的电气性能和高可靠性,在射频领域表现出色。它不仅具有宽频率范围、低插入损耗和优异的 VSWR,还具备良好的耐久性和广泛的适用温度范围。对于需要高频、高精度应用的工程师来说,这是一款值得信赖的产品。
    推荐指数:⭐⭐⭐⭐⭐
    强烈推荐给从事射频设计、测试和测量的专业人士,特别是在高频率和恶劣环境下的应用场合。

185M-KF+参数

参数
紧固类型 -
中心触头镀层 -
类型 Threaded
阻抗 50Ω
防护等级 -
适配器类型 Plug至Jack,插头至插座
最大频率 40GHz
安装方式 导线安装,支架安装,自由悬挂,通孔安装
包装方式 袋装
