DBTC-12-4L+

产品分类: RF耦合器
厂牌: MINI-CIRCUITS
产品描述: 12.2dB Uni-directional 5MHz 1GHz 1.8dB 50Ω 直接安装
供应商型号: DBTC-12-4L+
供应商: 云汉优选
标准整包数: 1

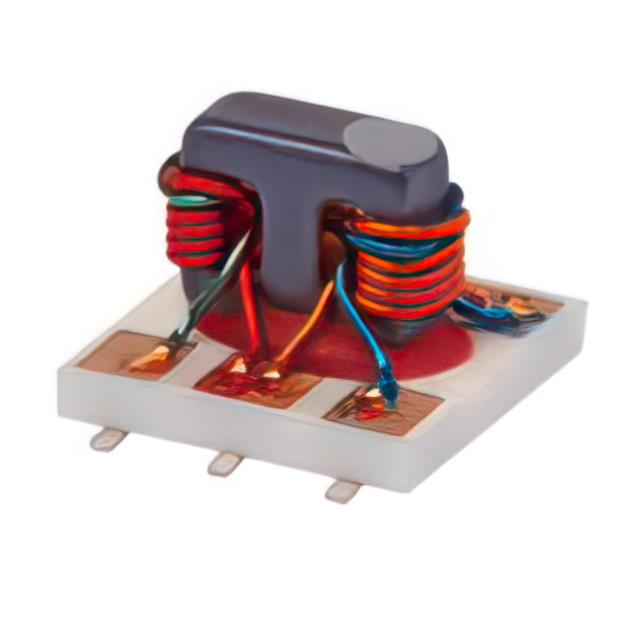

MINI-CIRCUITS RF耦合器 DBTC-12-4L+

DBTC-12-4L+概述


    产品简介


    本技术手册介绍的是Mini-Circuits公司的DBTC-12-4L+表面贴装定向耦合器。该产品主要应用于通信系统,尤其是在甚高频(VHF)和超高频(UHF)接收器和发射器中。此外,它也广泛用于手机和其他移动通信设备中。定向耦合器的主要功能是分离输入信号的不同部分,并且能够精确地测量功率水平,对于需要进行精密信号处理的应用场景尤为适用。

    技术参数


    - 频率范围:5至1000 MHz
    - 主线路损耗:
    - 5-50 MHz: 0.9 至 1.8 dB
    - 50-500 MHz: 0.7 至 1.3 dB
    - 500-1000 MHz: 1.1 至 1.6 dB
    - 标称耦合度:12.2 ± 0.5 dB
    - 耦合平坦度:±0.9 dB
    - 隔离度:
    - 5-50 MHz: 22 至 33 dB
    - 50-500 MHz: 14 至 21 dB
    - 500-1000 MHz: 最低15 dB
    - 电压驻波比(VSWR):5-1000 MHz范围内为1.2 dB,高于500 MHz为1.5:1
    - 输入功率:
    - 5-50 MHz: 0.5 W
    - 50-500 MHz: 1.0 W
    - 500-1000 MHz: 1.0 W
    - 工作温度:-40°C 至 85°C
    - 存储温度:-55°C 至 100°C

    产品特点和优势


    - 非常平坦的耦合:确保在整个频率范围内稳定的功率输出。
    - 超宽带性能:能够覆盖5 MHz到1000 MHz的频率范围,适用于多倍频程的宽频带应用。
    - 温度稳定性:采用低温共烧陶瓷(LTCC)基板,能够在宽温度范围内保持稳定性能。
    - 全焊接结构:提高了产品的可靠性和耐久性。
    - 焊接性良好:配备便于焊接的引脚。
    - 微小型封装:体积小,适合空间受限的应用场合。
    - 水洗性:采用环保材料,便于后续清洗工艺。
    - 专利保护:获得美国专利号6,140,887和6,784,521的保护。

    应用案例和使用建议


    应用案例
    1. VHF/UHF接收器/发射器:这类设备通常需要高精度的功率测量和信号分离能力,DBTC-12-4L+能够满足这些需求。
    2. 移动通信设备:如手机等移动通信设备中的信号处理模块,可以利用DBTC-12-4L+的高可靠性和平稳性能。
    使用建议
    - 在安装过程中要特别注意方向性耦合器的方向,确保输入和输出端正确连接。
    - 考虑到温度变化对性能的影响,建议在极端环境下使用时加强热管理措施。
    - 确保焊点牢固,避免因振动导致接触不良。

    兼容性和支持


    - 兼容性:DBTC-12-4L+与市面上常见的电路板和焊接工艺兼容,便于集成。
    - 技术支持:Mini-Circuits公司提供标准有限保修和条款条件,具体请参考官方网站上的详细说明。

    常见问题与解决方案


    1. Q: 主线路损耗是否会影响信号质量?
    - A: 不会显著影响信号质量,因为在标称频率范围内的主线路损耗在可接受范围内。

    2. Q: 在高温环境下工作是否会影响隔离度?
    - A: 会影响隔离度,但制造商已通过设计保证其在规定温度范围内仍具有较高的隔离度。

    3. Q: 如何判断焊接是否牢固?
    - A: 可以使用显微镜检查焊点,确保焊点没有虚焊或者短路现象。

    总结和推荐


    综上所述,DBTC-12-4L+是一款高性能的定向耦合器,具备极高的可靠性和平稳性,适用于各种复杂环境下的信号处理任务。其优异的温度稳定性和宽频带覆盖使其成为许多高端应用的理想选择。如果您正在寻找一个可靠的、高精度的定向耦合器解决方案,我们强烈推荐DBTC-12-4L+。希望本文档能为您提供足够的信息,帮助您更好地了解和应用此产品。

DBTC-12-4L+参数

参数
阻抗 50Ω
配置 Uni-directional
典型供电电流 -
耦合系数 12.2dB
耦合类型 -
插入损耗 -
最小工作频率 5MHz
回波损耗 -
隔离 -
最大额定功率 -
最大插入损耗 1.8dB
最大工作频率 1GHz
安装方式 直接安装
包装方式 卷带包装

DBTC-12-4L+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

DBTC-12-4L+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF耦合器 MINI-CIRCUITS DBTC-12-4L+ DBTC-12-4L+数据手册

DBTC-12-4L+封装设计

查看详情并下载
Symbol
Footprint
3D Model
