LFCG-900+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: 2.2dB 50Ω 900MHz 0805 贴片安装 2mm*1.25mm*950μm
供应商型号: LFCG-900+
供应商: 云汉优选
标准整包数: 1

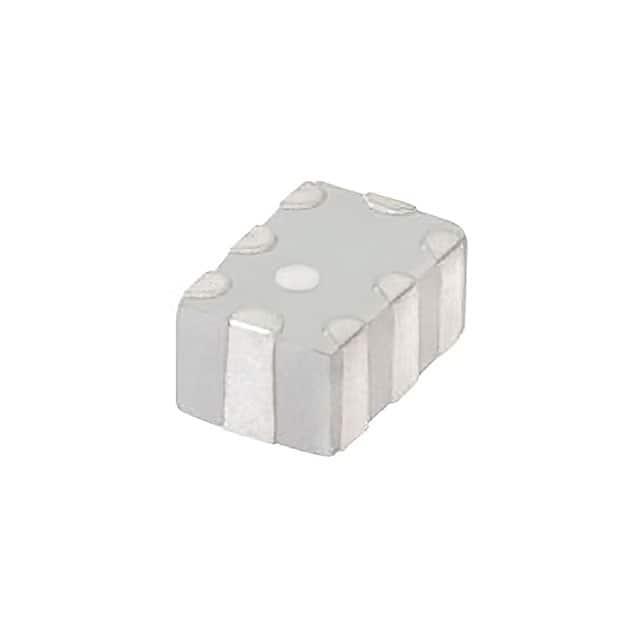

MINI-CIRCUITS 陶瓷滤波器 LFCG-900+

LFCG-900+概述


    产品简介


    LFCG-900+ LTCC低通滤波器是一款由Mini-Circuits生产的LTCC(低温共烧陶瓷)低通滤波器,具有从直流到900 MHz的通带范围,适用于各种应用场合。该滤波器通过精心布局设计以最小化组件之间的相互作用,提供出色的阻断带抑制性能。它具备非常高的阻断带抑制能力,典型值为50 dB,并且能够承受高达6W的RF输入功率。该产品采用了坚固的陶瓷封装,外形小巧,适合高密度电路板设计,非常适合用于军事雷达应用、测试测量设备、电信与宽带无线设备等领域。

    技术参数


    - 工作频率:直流至900 MHz
    - 插入损耗:
    - 在通带范围内:1.3 dB(典型值)
    - 频率截止点(F2 = 1000 MHz):3.0 dB
    - 电压驻波比(VSWR):
    - 在通带范围内:1.3 : 1(典型值)
    - 频率截止点(F2 = 1000 MHz):1.55 : 1
    - 停止带抑制:
    - 1300 MHz至1600 MHz:20 dB(最小值),48 dB(典型值)
    - 1600 MHz至4500 MHz:33 dB(最小值),46 dB(典型值)
    - 4500 MHz至11000 MHz:20 dB(典型值)
    - 最大功率输入:6 W(在25°C时),环境温度升至85°C时需线性降额至3 W
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+100°C

    产品特点和优势


    LFCG-900+的主要特点和优势如下:
    - 宽停止带抑制:滤波器可以实现高达11 GHz的宽停止带抑制,适合高端应用。
    - 陶瓷构造:确保性能的重复性,同时能应对高湿度和极端温度等恶劣环境。
    - 极小尺寸:外形仅为0.079 x 0.049 x 0.037英寸(0805形式),非常适用于密集电路板布局。
    - 高功率处理能力:可承受高达6 W的RF输入功率,满足广泛的系统功率需求。
    - 包覆式端子:提供优秀的焊接性能和便于目视检查的功能。

    应用案例和使用建议


    该滤波器适用于多种应用场景,如谐波抑制、VHF/UHF收发机、军事雷达应用、测试和测量设备、电信及宽带无线通信设备以及医疗遥测设备等。例如,在谐波抑制方面,LFCG-900+可以有效地滤除特定频段内的杂散信号,从而提升系统的整体性能。
    对于用户来说,以下是一些使用建议:
    - 在有直流电压和/或电流的情况下,需要添加直流去耦电容,若需要DC信号通过,则请联系Mini-Circuits获取替代方案。
    - 尽管LFCG-900+适用于高密度电路板布局,但仍需考虑其寄生效应可能带来的影响,建议仔细参考提供的电路板布局建议进行设计。

    兼容性和支持


    LFCG-900+与Mini-Circuits的其他电子元器件及设备具有良好的兼容性。为了确保最佳的性能和使用寿命,用户可以通过Mini-Circuits官方网站访问其标准保修条款和服务条件,了解详细的保修政策和售后服务信息。

    常见问题与解决方案


    1. Q:在什么情况下会出现永久损坏?
    - A:当超出规定的操作或存储温度范围时,可能会出现永久损坏。具体操作温度范围为-40°C至+85°C,存储温度范围为-55°C至+100°C。
    2. Q:如何正确选择直流去耦电容?
    - A:在有直流电压和/或电流的情况下,需要添加适当的直流去耦电容以防止直流信号干扰。如果需要DC信号通过,建议联系Mini-Circuits的专业技术人员以获取最适合您应用的解决方案。

    总结和推荐


    总体来看,LFCG-900+是一款高性能、稳定可靠的LTCC低通滤波器,具备出色的阻断带抑制能力和广泛的功率处理范围。其独特的陶瓷构造和极小的尺寸使其成为高密度电路板设计的理想选择。此外,其在恶劣环境下的耐用性也为其在工业和军事应用中提供了额外的价值。因此,我们强烈推荐这一产品给需要高性能滤波解决方案的用户。

LFCG-900+参数

参数
阻抗 50Ω
带宽 -
滤波器阶数 -
插入损耗 2.2dB
中心频率 900MHz
长*宽*高 2mm*1.25mm*950μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LFCG-900+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

LFCG-900+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 陶瓷滤波器 MINI-CIRCUITS LFCG-900+ LFCG-900+数据手册

LFCG-900+封装设计

查看详情并下载
Symbol
Footprint
3D Model
