HFCQ-3652+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: 50Ω 43.25GHz
供应商型号: 139-HFCQ-3652+
供应商: Mouser
标准整包数: 1

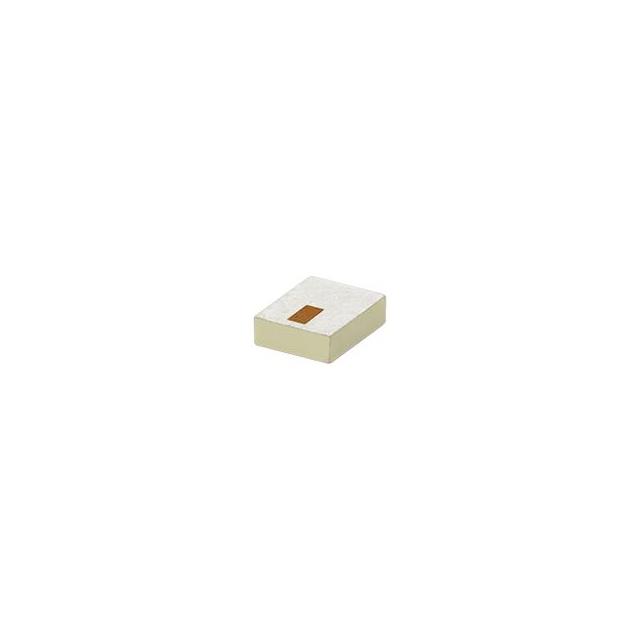

MINI-CIRCUITS 陶瓷滤波器 HFCQ-3652+

HFCQ-3652+概述

    高通滤波器(HFCQ-3652+)技术手册解析

    产品简介


    高通滤波器(HFCQ-3652+) 是一款高性能陶瓷材料制成的小型化射频组件,专为频率范围高达50 GHz的应用设计。作为一款低插入损耗、高重复性且尺寸紧凑的设备,它特别适合测试测量仪器、通信系统及其他对高频性能要求严格的领域。
    主要功能:实现信号频率的选择性通过,在36.5至50 GHz范围内具有极低的插入损耗,同时在其他频率段提供良好的阻断性能。
    应用领域:广泛应用于雷达系统、卫星通信、测试与测量设备及高速无线通信等领域。

    技术参数


    | 参数 | 范围 | 单位 |
    |
    | 工作频率 | 36.5 - 50 GHz | MHz |
    | 插入损耗(典型值) | ≤2.0 dB | dB |
    | 返回损耗(典型值) | ≥10 dB | dB |
    | 最大输入功率 | 1 W | W |
    | 操作温度范围 | -55°C 至 +125°C | °C |
    该滤波器采用LTCC(低温共烧陶瓷)技术制造,具备屏蔽结构以防止调谐变化,并且其小型化设计支持高效的PCB布局密度。

    产品特点和优势


    - 成本效益:利用LTCC技术进行大批量生产时能显著降低生产成本。
    - 体积小巧:标准封装尺寸仅为2.5mm×2.0mm,适合密集电路板布置。
    - 自动化兼容性:表面贴装设计便于大规模自动化组装流程。
    - 专利技术:独特的分布式滤波拓扑确保了批量生产中的一致性。
    - 广泛适用性:能够在极端环境下正常工作,适合恶劣条件下的工业用途。

    应用案例和使用建议


    典型应用场景:用于5G基站天线阵列中的带宽限制;在实验室环境下作为精密测量工具的一部分。
    使用建议:
    1. 在设计阶段考虑散热管理,特别是在高功率操作条件下。
    2. 确保正确的PCB布局以减少寄生效应。
    3. 对于需要更高隔离度的应用,可以串联多个此类滤波器来增强阻断效果。

    兼容性和支持


    该产品完全符合RoHS标准,保证环保合规性。此外,Minicircuits公司提供了详尽的技术文档和技术支持服务,帮助客户快速集成到现有项目中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗过高 | 检查连接电缆是否正确安装 |
    | 返回损耗不足 | 调整负载阻抗匹配设置 |
    | 设备过热 | 改善散热机制或降低工作负荷 |

    总结和推荐


    综上所述,HFCQ-3652+ 高通滤波器凭借其卓越的性能指标、紧凑的设计以及良好的市场适应能力,在高频应用市场上占据了一席之地。对于那些寻求高效、可靠解决方案的专业人士来说,这是一款值得推荐的产品。无论是从技术创新还是商业价值角度来看,它都展示了极高的性价比。因此,强烈建议将此滤波器纳入任何涉及高频信号处理的现代工程计划中。

HFCQ-3652+参数

参数
阻抗 50Ω
带宽 -
滤波器阶数 -
插入损耗 -
中心频率 43.25GHz
零件状态 在售
包装方式 卷带包装

HFCQ-3652+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

HFCQ-3652+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 陶瓷滤波器 MINI-CIRCUITS HFCQ-3652+ HFCQ-3652+数据手册

HFCQ-3652+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.4855 ¥ 232.5396
50+ $ 23.7708 ¥ 202.8719
100+ $ 21.8085 ¥ 186.1246
200+ $ 20.937 ¥ 178.6869
500+ $ 20.2125 ¥ 172.5036
库存: 448
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 232.53
直接购买
加入购物车
