086-14SMR+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-086-14SMR
供应商: Mouser
标准整包数: 1

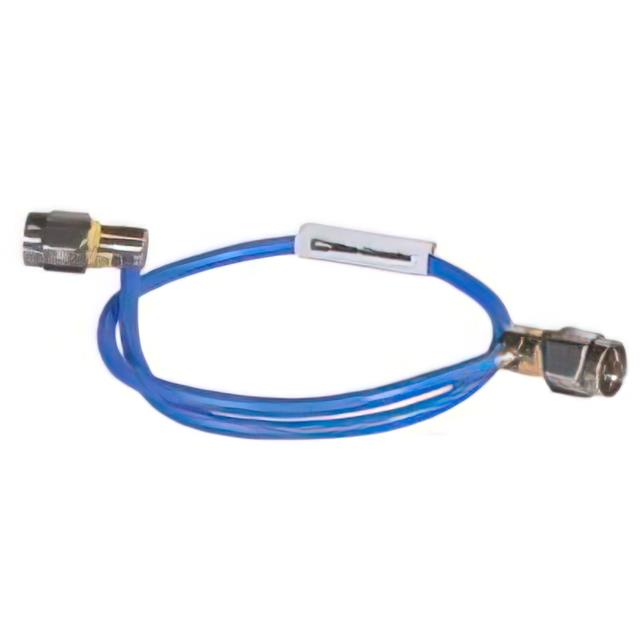

MINI-CIRCUITS 同轴线缆 086-14SMR+

086-14SMR+概述

    # Mini-Circuits 086-14SMR+ 手动成型射频同轴电缆技术手册

    1. 产品简介


    产品类型及功能
    Mini-Circuits 的 086 系列手动成型射频同轴电缆(Hand-Flex™)是一种高性能的射频电缆,适用于同轴组件或子系统的互连需求。该电缆具有卓越的频率覆盖范围、低插入损耗和优异的回波损耗特性,使其成为通信、军用和航天系统以及环境测试设备的理想选择。
    主要功能
    - 宽频带覆盖:支持从直流到 18 GHz 的频率范围。
    - 低插入损耗:典型值为 0.41 dB(18 GHz),确保信号传输效率高。
    - 优良的回波损耗:典型值达 22 dB(18 GHz),有效减少反射损耗。
    - 灵活可塑性:无需特殊工具即可轻松弯曲成任意形状,特别适合复杂安装环境。
    - 大功率承载能力:支持高功率输出,适合作为发射路径中的连接线。
    应用领域
    - 替代定制弯折的半刚性电缆。
    - 高端通信接收机与发射机。
    - 军事和航空航天系统。
    - 环境试验室及测试台架。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | DC | 18 | GHz |
    | 长度 | 14 | - | 英寸 |
    | 插入损耗(DC 至 2 GHz)| 0.41 | 0.61 | dB |
    | 回波损耗(DC 至 2 GHz)| 23 | 29 | dB |
    | 工作温度 | -55 | 25 | +105 °C |
    | 存储温度 | -55 | - | +105 °C |
    其他关键指标:
    - 功率承载能力:211 W @ 0.5 GHz,35 W @ 18 GHz。
    - 抗扭力螺母设计,避免安装时的连接损伤。
    - 可选蓝色 FEP 绝缘外护套,防止意外短路。

    3. 产品特点和优势


    特点
    - 手可弯曲性:无需专业设备即可调整电缆形态,适应各种狭窄空间。
    - 紧凑设计:最小弯曲半径仅 6 毫米,非常适合高密度集成场合。
    - 高可靠性连接:采用不锈钢制防扭螺母和金镀层结构体,增强连接稳固性。
    - 卓越性能:插入损耗与回波损耗均优于行业标准,尤其在高频段表现优异。
    优势
    - 降低制造成本,简化装配流程。
    - 提升整体系统的稳定性和寿命。
    - 广泛应用于严苛环境下的射频信号传输任务。

    4. 应用案例和使用建议


    应用案例
    - 在无线通信基站中用于天线到功放之间的信号链路。
    - 航空航天领域用于卫星地面站的数据传输。
    - 医疗成像设备内复杂线路布局中的关键链接。
    使用建议
    为了最大化此电缆的优势,在安装过程中需注意以下几点:
    - 确保电缆弯曲不超过允许的最小半径以保护内部导体。
    - 安装前检查连接头是否完全固定,防止松脱。
    - 定期清洁接头接触面,避免因灰尘或油污导致接触不良。

    5. 兼容性和支持


    兼容性
    086 系列电缆能够无缝对接符合 MIL-STD-348 标准的连接器,便于与其他主流射频组件配套使用。此外,其标准尺寸支持多种定制长度选项。
    厂商支持
    Mini-Circuits 提供详尽的技术文档和技术支持服务,涵盖产品选型指导、故障排查及售后维修等全方位保障措施。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插入损耗偏高 | 检查连接点是否有损坏或松动。 |
    | 回波损耗不符合要求 | 确认是否按照规范正确安装。 |
    | 电缆外观受损 | 避免过度弯曲并使用专用工具。 |

    7. 总结和推荐


    综上所述,Mini-Circuits 086-14SMR+ 手动成型射频同轴电缆凭借其出色的频率响应、灵活性和耐用性,成为当前市场上不可多得的一款高性能射频电缆解决方案。它不仅能满足大多数苛刻的应用需求,还能显著降低系统开发的成本与时间。因此,强烈推荐给需要高精度、高可靠性的射频信号传输场景。
    如果您正在寻找一款能够在恶劣环境下长期稳定工作的射频电缆,那么这款产品将是您的不二之选!

086-14SMR+参数

参数
长*宽*高 355.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 袋装

086-14SMR+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

086-14SMR+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 086-14SMR+ 086-14SMR+数据手册

086-14SMR+封装设计

查看详情并下载
Symbol
Footprint
3D Model
