141-1MSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述: COAXIAL CABLE 141 MODEL SERIESTM
供应商型号: 139-141-1MSM
供应商: Mouser
标准整包数: 1

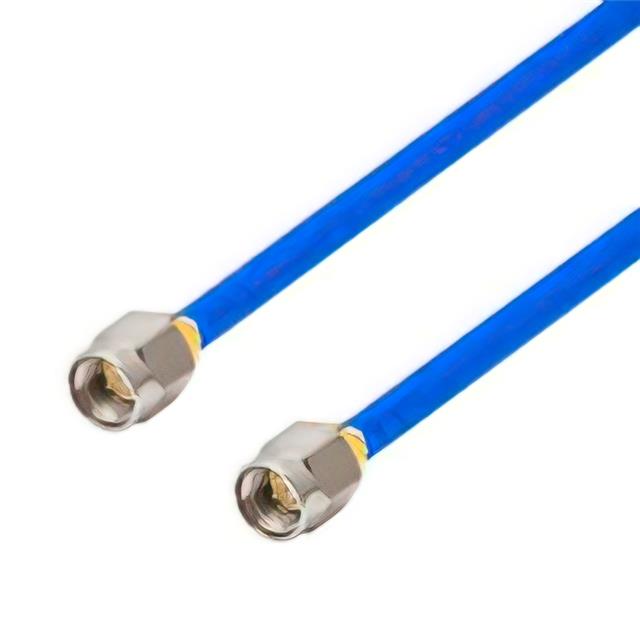

MINI-CIRCUITS 同轴线缆 141-1MSM+

141-1MSM+概述


    产品简介


    Mini-Circuits推出的141系列手弯式射频同轴电缆(Hand-Flex™)是专门为集成同轴组件或子系统设计的理想连接解决方案。其典型应用包括通信接收器和发射器、军事及航空航天系统、以及环境和测试舱。相较于传统的定制半刚性电缆,这款产品以其灵活性、低损耗和高可靠性成为新一代的热门选择。

    技术参数


    | 参数 | 描述 |

    | 频率范围 | DC 至 18 GHz |
    | 插入损耗 | @18 GHz 时 2.21 dB |
    | 回波损耗 | @18 GHz 时 28 dB |
    | 工作温度 | -55°C 至 +105°C |
    | 最大功率处理 | @18 GHz 时 90W |
    | 最小弯曲半径 | 8 mm |
    | 特性阻抗 | 50 Ω |
    | 插接头 | SMA-Male |

    产品特点和优势


    1. 宽频带覆盖:DC到18 GHz的频率范围,使其适用于多种高频应用场景。
    2. 低插入损耗:典型插入损耗仅为2.21 dB @ 18 GHz,确保信号完整性。
    3. 卓越回波损耗:18 GHz下达到28 dB,大幅降低信号反射影响。
    4. 灵活成型:无需特殊工具即可手动弯曲至几乎任何形状,特别适合空间受限的应用。
    5. 抗扭保护:内置防扭功能减少安装过程中可能对连接造成的损坏。
    6. 绝缘外层:标准型号带有蓝色FEP绝缘层,防止短路风险。
    7. 高功率能力:最高支持90 W @ 18 GHz,在传输路径中表现优异。

    应用案例和使用建议


    应用案例
    - 通信设备:用于基站天线与射频模块之间的连接。
    - 航天航空:适配飞行器内的紧凑布线需求。
    - 科研仪器:支持实验室内复杂微波电路的设计。
    使用建议
    - 在复杂环境中,优先考虑无外皮(Unjacketed)版本以减少空间占用。
    - 长度根据具体应用需求定制化生产,可以联系工厂进行咨询。
    - 安装时务必使用5/16英寸开口扳手配合防扭功能进行固定,避免过度扭矩造成损害。

    兼容性和支持


    - 兼容性:可与标准SMA接口设备无缝连接。
    - 技术支持:Mini-Circuits提供详细的技术文档和售后服务保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头松动 | 确保正确使用防扭螺母并按说明书拧紧。 |
    | 信号质量下降 | 检查是否有物理损伤或污染接口表面。 |
    | 弯曲半径小于最小要求 | 使用更大的弯曲半径避免永久变形。 |

    总结和推荐


    综上所述,Mini-Circuits的141-1MSM+ Hand-Flex™同轴电缆凭借其广泛的频率覆盖、卓越的电气性能、易于操作的特点以及良好的耐用性,在通信、航空航天等领域具有显著优势。其出色的抗损性和高功率承载能力使其成为理想的射频连接解决方案。对于需要高性能、灵活性和可靠性的应用场合,强烈推荐选用此款产品。

141-1MSM+参数

参数
包装方式 袋装

141-1MSM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

141-1MSM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 141-1MSM+ 141-1MSM+数据手册

141-1MSM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.741 ¥ 350.8027
10+ $ 36.5904 ¥ 340.1078
30+ $ 36.3312 ¥ 337.6985
50+ $ 34.9545 ¥ 324.902
库存: 198
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 350.8
