086-2SMRC+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-086-2SMRC
供应商: Mouser
标准整包数: 1

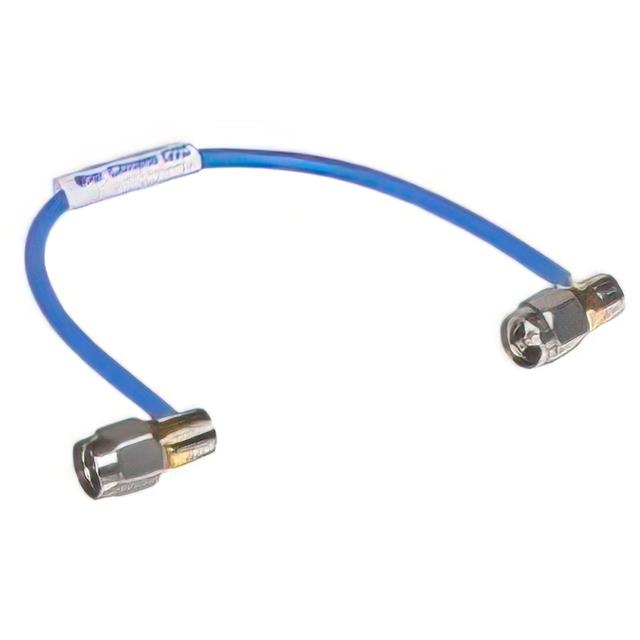

MINI-CIRCUITS 同轴线缆 086-2SMRC+

086-2SMRC+概述

    高质量文章:Mini-Circuits 086-2SMRC+ Coaxial Cable 技术手册解析

    1. 产品简介


    产品类型
    Mini-Circuits 的 086-2SMRC+ 系列是一款高性能的手弯同轴电缆,广泛应用于射频组件的互连和子系统集成。这款电缆的设计目的是替代传统的刚性半刚性同轴电缆,以提供更高的灵活性和可定制性。
    主要功能
    - 频率范围:DC 至 18 GHz
    - 插入损耗:低至 0.38 dB(18 GHz)
    - 回波损耗:高达 20 dB(18 GHz)
    - 手弯成型能力,适合紧凑空间安装
    应用领域
    - 射频组件的互连
    - 通信接收器和发射器
    - 军事和航空航天系统
    - 环境测试和实验室应用

    2. 技术参数


    | 参数 | 规格 | 单位 |
    |
    | 工作频率范围 | DC 至 18 GHz
    | 阻抗 | 50 Ω
    | 插入损耗 | ≤ 0.38 dB @ 18 GHz | dB |
    | 回波损耗 | ≥ 20 dB @ 18 GHz | dB |
    | 弯曲半径 | 6 mm | mm |
    | 最大功率处理能力 | 211 W @ 0.5 GHz | W |
    | 最小弯曲角度 | 180° | ° |
    | 最高存储温度 | 105°C | °C |

    3. 产品特点和优势


    独特功能
    - 手弯成型能力:无需特殊工具即可成型为几乎任何自定义形状,特别适合密集安装环境。
    - 紧致弯曲半径:仅为 6 mm,适用于狭窄空间。
    - 优异的回波损耗性能:典型值为 33 dB(≤ 6 GHz),21 dB(18 GHz)。
    - 内置防扭螺母:避免安装过程中对连接器造成损坏。
    市场竞争力
    此款电缆以其灵活的弯曲性能、良好的高频传输特性和抗信号泄漏性能在市场上脱颖而出,成为高密度系统设计的理想选择。

    4. 应用案例和使用建议


    应用场景
    - 替换现有半刚性电缆,特别是在需要高频信号传输的环境中。
    - 军事通信系统中的复杂布局。
    - 环境试验舱中精确控制的信号传输路径。
    使用建议
    - 在手弯成型前,请确保了解最终所需的角度和长度。
    - 安装时使用防扭螺母以保护连接器接口免受应力损伤。
    - 若需特殊长度,可联系工厂进行定制。

    5. 兼容性和支持


    兼容性
    该电缆采用标准 SMA 连接器(右角型),能够轻松与各种射频组件对接,包括其他 Mini-Circuits 产品和其他主流品牌的设备。
    厂商支持
    Mini-Circuits 提供标准有限保修,详情可在官方网站查询([www.minicircuits.com](http://www.minicircuits.com))。此外,客户还可通过技术支持团队获取安装和使用指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗偏高 | 检查电缆是否超出规定的工作温度范围。 |
    | 回波损耗不达标 | 确保电缆正确连接并紧固连接器。 |
    | 电缆过早损坏 | 安装时使用防扭螺母,并避免过度弯曲。 |

    7. 总结和推荐


    综合评估
    Mini-Circuits 的 086-2SMRC+ 同轴电缆以其出色的插入损耗和回波损耗性能、紧凑的弯曲半径以及坚固的结构设计,在射频领域具有显著优势。其手弯成型能力和防扭螺母设计使其非常适合高密度系统应用。
    推荐结论
    强烈推荐该产品用于需要高频信号传输且空间受限的应用场景,尤其是军事、航天和环境测试等领域。无论是从性能还是性价比角度来看,这款电缆都堪称射频互连的优秀解决方案。
    结束语
    通过以上详细的技术解析,可以清晰地看出 Mini-Circuits 的 086-2SMRC+ 是一款性能卓越、适用广泛的同轴电缆产品。无论是在研发阶段还是量产部署中,它都能为用户提供可靠的连接解决方案。

086-2SMRC+参数

参数
长*宽*高 50.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 袋装

086-2SMRC+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

086-2SMRC+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 086-2SMRC+ 086-2SMRC+数据手册

086-2SMRC+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.807 ¥ 224.7531
10+ $ 25.92 ¥ 219.024
30+ $ 25.542 ¥ 215.8299
50+ $ 25.3584 ¥ 214.2785
库存: 47
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 224.75
