086-6SBSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述: TM COAXIAL CABLE 086 SBSM MODEL SERIES
供应商型号: 139-086-6SBSM
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 同轴线缆 086-6SBSM+

086-6SBSM+概述

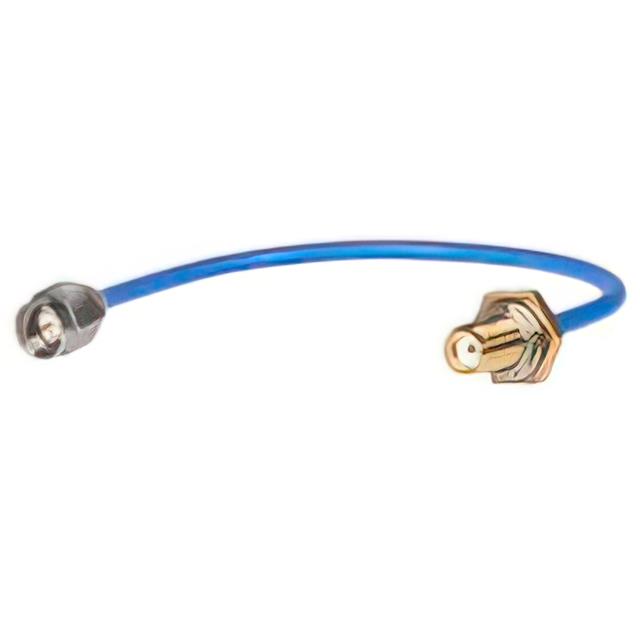

    Mini-Circuits HAND™ Coaxial Cable 086-6SBSM+ 技术概述

    产品简介


    Mini-Circuits 的 HAND™ 系列 086-6SBSM+ 是一款高性能的 50 欧姆同轴电缆,适用于频段范围从直流至 18 GHz 的多种应用。该电缆具备灵活的手动成型能力,同时支持大功率传输(高达 211W),非常适合通信接收器、发射器、军事与航空航天系统等领域。其主要连接器类型为 SMA-Male 和 SMA-Female Bulkhead,能够直接安装到设备机架上,无需额外的适配器。

    技术参数


    | 参数 | 规格范围 | 单位 |
    |
    | 工作频率 | DC 至 18 GHz | GHz |
    | 长度 | 6 英寸 | 英寸 |
    | 插入损耗 | 0.12 至 1.1 dB | dB |
    | 回波损耗 | 26 dB 至 6 GHz;19 dB 至 18 GHz | dB |
    | 最大功率 | 211W(0.5 GHz);35W(18 GHz) | W |
    | 工作温度范围 | -55°C 至 +105°C | °C |

    产品特点和优势


    1. 手型成型能力:电缆可手动弯曲成几乎任何形状,而不需要专门的成型工具。
    2. 优异的回波损耗性能:典型值可达 26 dB 至 6 GHz 和 19 dB 至 18 GHz,适用于需要高信号完整性的应用场景。
    3. 良好的抗扭矩设计:内置防扭螺母,保护接头免受安装过程中的应力影响。
    4. 紧凑弯曲半径:仅为 6 mm,适合空间受限的设计。
    5. 耐用材料:中心导体采用镀银铜包钢,外屏蔽层为浸锡铜编织网,提供优良的机械强度和电气性能。

    应用案例和使用建议


    该电缆广泛应用于通信设备、测试测量仪器以及军用系统中。例如,在通信系统中,它可用于前后面板之间的高频信号传输。为了最大化性能,建议定期检查电缆接头以确保无松动或腐蚀现象。

    兼容性和支持


    086-6SBSM+ 电缆与标准 SMA 接口完全兼容,可以无缝集成到现有的设备中。Minicircuits 提供详尽的技术文档和支持服务,包括详细的安装指南和维修手册。

    常见问题与解决方案


    - Q: 插入损耗过高怎么办?
    A: 确认所有连接点都已正确紧固,并检查是否存在物理损伤。

    - Q: 回波损耗不达标怎么办?
    A: 使用频谱分析仪重新校准设备设置,并确保所用电缆符合规格要求。

    总结和推荐


    总体而言,Mini-Circuits 的 HAND™ 086-6SBSM+ 同轴电缆以其出色的宽带频率覆盖、低损耗特性及坚固耐用的设计脱颖而出。无论是作为研发原型还是大规模生产使用,这款产品都能提供卓越的价值。强烈推荐给寻求高性能、可靠性和灵活性的专业人士和企业用户。

086-6SBSM+参数

参数
长*宽*高 152.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
应用等级 工业级
包装方式 袋装

086-6SBSM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

086-6SBSM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 086-6SBSM+ 086-6SBSM+数据手册

086-6SBSM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.8285 ¥ 230.7809
10+ $ 23.1444 ¥ 215.1272
30+ $ 22.95 ¥ 213.3203
50+ $ 22.5936 ¥ 210.0075
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 230.78
