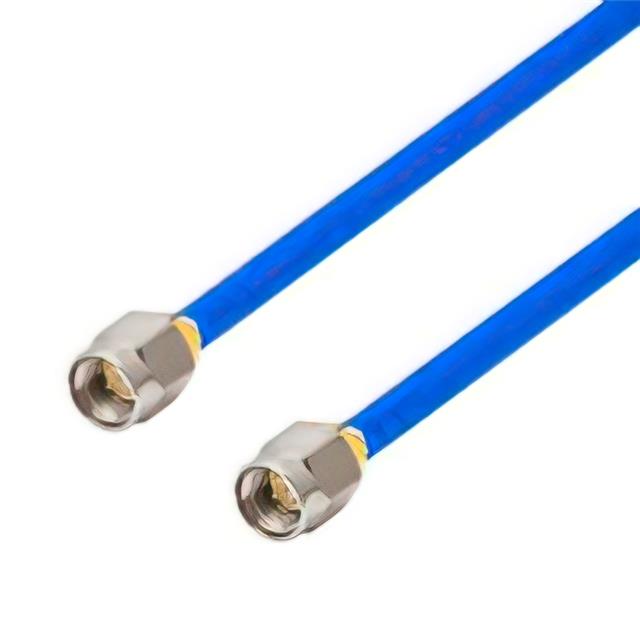

141-50SM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-141-50SM
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 同轴线缆 141-50SM+

141-50SM+概述

    产品简介:Mini-Circuits 141-50SM+ 手弯射频同轴电缆
    Mini-Circuits 的 141-50SM+ 是一款高性能的手弯射频同轴电缆,专为需要灵活布线的应用设计。这款电缆以其卓越的宽带频率覆盖、低插入损耗和高可靠性而闻名。其核心特性使其成为通信接收机、发射机以及军事和航空航天系统中的理想选择。
    主要功能与应用领域:
    - 主要功能:宽频带频率覆盖(DC 至 18 GHz),低插入损耗,出色的回波损耗。
    - 应用领域:
    - 替换定制弯曲半径的 0.141" 半刚性电缆。
    - 通信接收器和发射器。
    - 军事和航空航天系统。
    - 环境测试和实验装置。

    技术参数


    以下是 141-50SM+ 的关键技术规格:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 DC 18 GHz
    | 长度 50 英寸 |
    | 插入损耗(典型值) | DC 至 18 GHz 0.36 | 3.33 | dB |
    | 回波损耗(典型值) | DC 至 18 GHz 23 | 47 | dB |
    | 功率处理能力(25°C) | 0.5 GHz | 546 W |
    1 GHz | 387 W |
    | 工作温度范围 -55°C 105°C
    物理特性:
    - 中心导体:镀银铜包钢
    - 绝缘材料:PTFE 固体
    - 外屏蔽:锡浸透的铜编织网
    - 护套:蓝色 FEP 护套(可选无护套版本)
    - 射频连接器:SMA 阳头

    产品特点和优势


    1. 手弯能力:无需特殊工具即可实现复杂的自定义形状弯曲,便于系统集成。
    2. 紧弯曲半径:仅 8 mm 弯曲半径,适合紧凑空间安装。
    3. 抗扭矩设计:内置防扭矩螺母,避免安装时对电缆接口造成损坏。
    4. 低插入损耗:在 18 GHz 频率下,插入损耗仅为 2.8 dB,性能优异。
    5. 高回波损耗:在 18 GHz 下达到 27 dB,保证信号传输质量。
    6. 功率处理能力强:支持高达 546 W 的功率(0.5 GHz 时),适用于传输路径。

    应用案例和使用建议


    应用案例:
    1. 通信系统:作为天线到放大器之间的连接,保证信号传输的稳定性。
    2. 军事与航天:用于卫星通信设备,满足高强度和恶劣环境的需求。
    3. 工业测试:在环境测试系统中,提供稳定的信号路径。
    使用建议:
    - 在安装过程中,务必使用专用的防扭矩工具,以避免过度扭力导致的电缆损坏。
    - 紧固电缆连接时,推荐使用 8 英寸磅的最大扭矩扳手,防止过载。

    兼容性和支持


    - 兼容性:141-50SM+ 可与其他 SMA 接口设备无缝配合,广泛适配主流射频系统。
    - 支持服务:Mini-Circuits 提供标准保修政策及技术支持,客户可通过官网访问更多详情。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电缆弯曲后无法保持形状 | 确保电缆使用前经过适当的温度稳定处理。 |
    | 插入损耗异常增加 | 检查连接器接口是否有污垢或松动。 |
    | 回波损耗不符合预期 | 检查电缆与设备连接是否紧密。 |

    总结和推荐


    Mini-Circuits 141-50SM+ 手弯射频同轴电缆以其卓越的性能和灵活性在同类产品中脱颖而出。它的宽频带覆盖、低损耗、高抗扭能力及易安装特性,使其成为通信、军事和测试系统的首选。强烈推荐给需要高性能射频连接解决方案的用户。无论是复杂环境下的定制需求还是高精度应用,这款电缆都能满足用户的严格要求。
