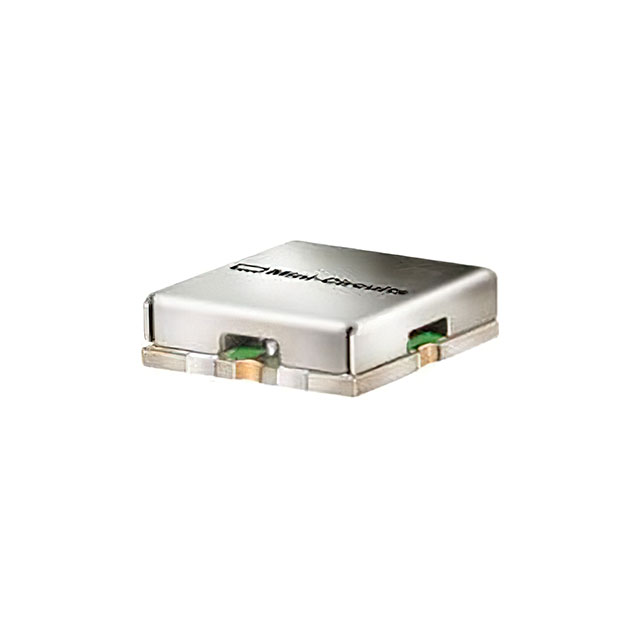

RLP-158+

产品分类: 其他滤波器
厂牌: MINI-CIRCUITS
产品描述: METAL SHIELD LOW PASS FILTER
供应商型号: 139-RLP-158
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 其他滤波器 RLP-158+

RLP-158+概述

    RLP-158+ 低通滤波器技术手册解读

    产品简介


    RLP-158+ 是一款高性能低通滤波器,设计用于无线通信领域的接收机和发射机系统。它通过提供高阻断能力(High Rejection)来确保信号质量,同时具有优异的驻波比(VSWR)、插入损耗和相位特性。该滤波器适用于从直流到 158 MHz 的频段,非常适合需要精确频率响应和高效过滤的应用场景。

    技术参数


    以下是 RLP-158+ 的关键技术规格:
    - 工作温度范围:-40°C 至 85°C(操作温度),-55°C 至 100°C(存储温度)
    - 射频输入功率:最大 0.5W
    - 插入损耗:在典型条件下,插入损耗最小值为 0.08 dB(0.5 MHz),最大值可达 81.37 dB(400 MHz)
    - 阻带衰减:> 40 dB 在 255 MHz 以上
    - 驻波比(VSWR):典型值 1.1:1(通带内)
    - 相位延迟:最大 10.19 ns(1 GHz)

    产品特点和优势


    RLP-158+ 的核心优势包括:
    - 高选择性:优秀的阻带抑制能力确保了干扰信号的有效隔离。
    - 快速滚降:陡峭的插入损耗滚降特性减少了对后续电路的干扰。
    - 宽广的工作频带:支持从直流到 158 MHz 的连续频谱。
    - 可清洗性:支持水洗工艺,便于生产过程中的清洁处理。
    - 卓越的可靠性:采用金属屏蔽外壳设计,提供良好的电磁兼容性。

    应用案例和使用建议


    RLP-158+ 广泛应用于无线通信设备中,如手机基站、卫星通信终端及军用无线电系统。根据实际测试结果,在典型的 25°C 环境下,该滤波器能够保持稳定的插入损耗和阻带衰减特性。建议用户根据具体应用场景调整 PCB 布局,确保接地引脚的良好连接以提高整体性能。此外,为避免过热损坏,需严格遵守规定的射频输入功率限制。

    兼容性和支持


    RLP-158+ 完全符合 RoHS 规范,且支持多种包装形式(如卷带包装),适合大批量生产和自动化装配。Mini-Circuits 提供全面的技术支持服务,并保证产品的质量和可靠性符合行业标准。

    常见问题与解决方案


    1. 问题:滤波器出现异常发热现象
    解决方案:检查射频输入功率是否超出规定范围,适当降低输入功率或将滤波器散热良好地安装。
    2. 问题:插入损耗值显著高于预期
    解决方案:核查 PCB 设计是否符合推荐的布局指南,特别是确保所有接地引脚的正确连接。
    3. 问题:滤波效果不佳
    解决方案:确认实际工作频率是否超出了产品的工作范围,必要时更换更适合的型号。

    总结和推荐


    RLP-158+ 是一款高性能的低通滤波器,以其出色的阻带抑制能力和稳定的频率响应成为无线通信领域的理想选择。无论是从产品设计还是实际使用角度来看,该滤波器都表现出色。因此,我们强烈推荐在相关项目中优先考虑使用 RLP-158+。

RLP-158+参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 8.89mm*8.89mm*2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RLP-158+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

RLP-158+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他滤波器 MINI-CIRCUITS RLP-158+ RLP-158+数据手册

RLP-158+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.559 ¥ 123.0236
10+ $ 13.0248 ¥ 110.0596
50+ $ 12.2256 ¥ 103.3063
100+ $ 11.394 ¥ 96.2793
200+ $ 9.513 ¥ 80.3849
500+ $ 9.1035 ¥ 76.9246
库存: 276
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 123.02
直接购买
加入购物车
