141-14SMRSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述: RF Coaxial Assembly
供应商型号: 139-141-14SMRSM
供应商: Mouser
标准整包数: 1

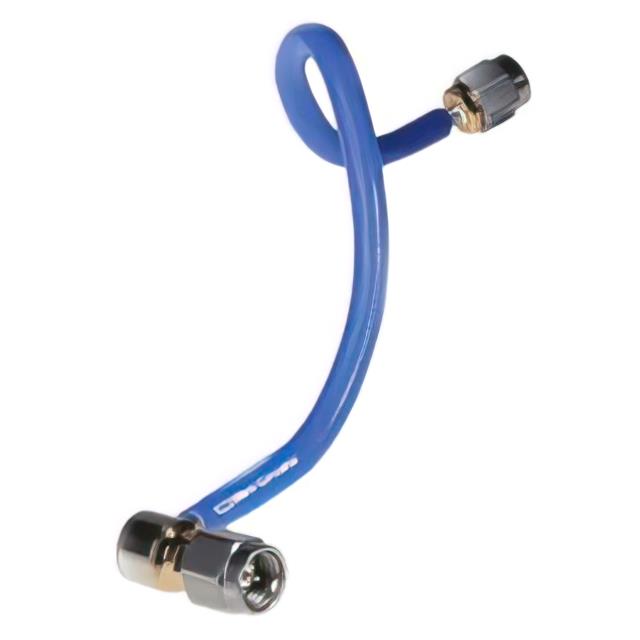

MINI-CIRCUITS 同轴线缆 141-14SMRSM+

141-14SMRSM+概述

    # Mini-Circuits 141 Series Hand-Flex Coaxial Cables 技术手册解析

    产品简介


    Mini-Circuits 141系列手弯式同轴电缆是理想用于射频组件或子系统互联的产品。其核心构造包括银镀铜包钢中心导体,这种材料能够在弯曲后保持形状。外部屏蔽层采用镀锡铜编织网,具有良好的信号屏蔽效果同时保持了柔性便于操作。介电材料为低损耗PTFE。连接器部分则采用钝化不锈钢耦合螺母覆盖金镀主体以及银镀铜钢中心导体。
    主要功能
    - 手动可成型的射频电缆
    - 支持直流至18GHz的频段范围
    - 紧凑弯曲半径可达仅8毫米
    应用领域
    这些电缆非常适合密集系统集成,在通信接收机和发射机、军事及航空航天系统以及环境测试舱等领域有着广泛的应用前景。

    技术参数


    | 参数名称 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 频率范围 | DC 18 GHz | GHz |
    | 插入损耗(典型值) | DC-2 GHz | 0.23 dB | 0.53 dB
    | 插入损耗(典型值) | 2-6 GHz | 0.43 dB | 0.87 dB
    | 插入损耗(典型值) | 6-10 GHz | 0.60 dB | 1.08 dB
    | 插入损耗(典型值) | 10-18 GHz | 1.03 dB | 1.50 dB
    | 回波损耗(典型值) | DC-2 GHz | 20 dB | 30 dB
    | 回波损耗(典型值) | 2-6 GHz | 20 dB | 29 dB
    | 回波损耗(典型值) | 6-10 GHz | 16 dB | 22 dB
    | 回波损耗(典型值) | 10-18 GHz | 16 dB | 18 dB
    工作环境
    - 操作温度:-55°C 至 +105°C
    - 存储温度:-55°C 至 +105°C
    功率处理能力
    - 在25°C时:
    - 546 W @ 0.5 GHz
    - 387 W @ 1 GHz
    - 273 W @ 2 GHz
    - 156 W @ 6 GHz
    - 121 W @ 10 GHz
    - 90 W @ 18 GHz

    产品特点和优势


    独特功能
    - 手成型射频电缆:无需专用电缆成型工具即可实现定制形状,减少了安装过程中的损坏风险。
    - 紧凑弯曲半径:最低仅为8毫米,适合于空间受限的应用场景。
    - 18 GHz直角连接器:提供高达18 GHz的直角连接解决方案而不牺牲高频性能。
    - 卓越的回波损耗:DC至6 GHz范围内达到26 dB,在整个频率范围内均表现出色。
    市场竞争力
    这些电缆因其灵活性、高性能和易用性在市场上具有显著的竞争优势,特别适用于需要高精度连接的场合。

    应用案例和使用建议


    实际使用场景
    - 替代传统半刚性电缆进行定制弯曲。
    - 作为通信系统中的信号传输介质。
    使用建议
    为了确保最佳性能,建议按照制造商提供的指南正确安装电缆,特别是在使用抗扭矩螺母时应遵循特定的扭矩限制。

    兼容性和支持


    Mini-Circuits 141系列手弯式同轴电缆与其他标准接口兼容,并且提供全面的技术支持和服务保障。

    常见问题与解决方案


    问题1
    问:如何防止过度紧固导致的损伤?
    答:使用Mini-Circuits推荐的5/16英寸开口扳手,并将其设置为不超过8英寸磅的最大扭矩值来避免过紧造成的损害。
    问题2
    问:如何确保正确的安装以减少信号泄漏?
    答:确保所有连接都已牢固连接,并且在外接处加装适当的密封圈以增强密封效果。

    总结和推荐


    综上所述,Mini-Circuits 141系列手弯式同轴电缆凭借其卓越的设计、广泛的适用性以及可靠的质量控制,在专业领域内展现出了强大的竞争力。我们强烈推荐此款产品给那些寻求高效稳定连接解决方案的专业人士。

141-14SMRSM+参数

参数
长*宽*高 355.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装
