086-12SBSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-086-12SBSM
供应商: Mouser
标准整包数: 1

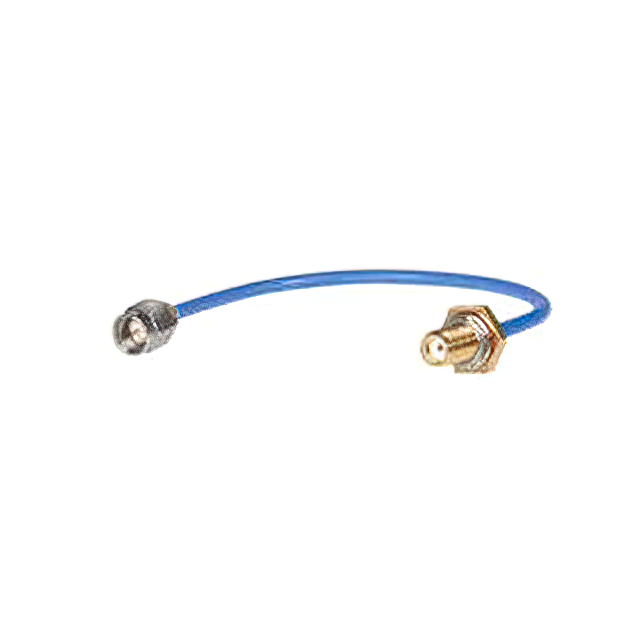

MINI-CIRCUITS 同轴线缆 086-12SBSM+

086-12SBSM+概述

    # 电子元器件产品技术手册:Mini-Circuits 086-12SBSM+ 手弯式同轴电缆

    1. 产品简介


    Mini-Circuits 086-12SBSM+ 是一款高精度、高性能的手弯式同轴电缆,专为高频和宽带射频信号传输设计。产品支持从直流到18 GHz的宽频段范围,广泛应用于通信接收机、发射机以及军事和航空航天系统中。其独特的手弯式设计无需特殊工具即可轻松成型,适合复杂空间中的集成需求,同时保证连接可靠性,是现代电子设备的理想选择。
    主要功能
    - 宽频带覆盖(DC至18 GHz)
    - 高频信号传输性能优异
    - 支持高达211 W的功率处理能力(在0.5 GHz时)
    应用领域
    - 设备间高频信号互连
    - 军事和航天系统的信号传输
    - 通信接收机及发射机组件间的连接
    - 紧凑型设备内的信号路由

    2. 技术参数


    以下是该产品的关键技术规格和电气特性:
    | 参数 | 范围 | 单位 |
    |
    | 频率范围 | DC至18 GHz | GHz |
    | 长度 | 12英寸 | 英寸 |
    | 插入损耗 | 0.23 至 1.55 | dB |
    | 返回损耗 | ≥16 dB(10-18 GHz) | dB |
    | 驻波比(VSWR) | ≤1.1
    | 工作温度范围 | -55°C 至 +105°C | °C |
    | 最大功率处理 | 211 W(0.5 GHz) | W |
    其他关键特性:
    - 中心导体:镀银铜包钢
    - 绝缘介质:低损耗PTFE
    - 外屏蔽层:锡浸泡铜编织网
    - 连接器:SMA公头至SMA母头直角型

    3. 产品特点和优势


    特点:
    1. 手弯式设计:无需专用弯曲工具,能够根据安装需求自由成型,适用于复杂系统集成。
    2. 紧凑结构:最小弯曲半径仅为6 mm,非常适合在狭小空间内使用。
    3. 出色的返回损耗:典型值达26 dB(DC至6 GHz),确保信号质量优异。
    4. 防扭矩设计:防止安装过程中对电缆接口造成的应力损坏。
    5. 抗高温和低温环境:-55°C至+105°C的工作温度范围增强了适用性。
    优势:
    - 高频稳定性:适合需要高精度射频传输的应用场合。
    - 可靠性强:坚固耐用的设计减少了因操作不当导致的故障风险。
    - 易于维护:无需频繁调整或更换组件,降低长期维护成本。

    4. 应用案例和使用建议


    应用案例:
    - 军用通信设备:在恶劣环境中实现稳定可靠的信号传输。
    - 测试实验室:用于搭建各种高精度的射频测试系统。
    - 航空航天设备:提供符合严苛要求的信号路径解决方案。
    使用建议:
    1. 在安装前根据实际布线需求对电缆进行预弯曲,以减少不必要的应力。
    2. 使用厂家推荐的扭矩扳手(8英寸磅),避免过度拧紧造成损害。
    3. 注意避免将电缆暴露在极端温度下,以免影响使用寿命。

    5. 兼容性和支持


    Mini-Circuits 086-12SBSM+ 具有广泛的兼容性,可无缝对接各类标准SMA接口设备。此外,制造商提供详尽的技术文档和支持服务,包括:
    - 预先测试的成品
    - 持续的售后技术支持
    - 标准有限保修政策
    如需更多定制化选项,可以直接联系Minicircuits工厂获取详细信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查电缆是否正确连接,并确认接口清洁无污垢。 |
    | 返回损耗异常 | 更换新电缆或重新装配连接器接口。 |
    | 电缆在弯曲后变形严重 | 使用适当的弯曲半径(≥6 mm)。 |

    7. 总结和推荐


    综合评估:
    Mini-Circuits 086-12SBSM+ 手弯式同轴电缆以其卓越的高频性能、便捷的操作方式和强大的环境适应能力脱颖而出。无论是通信、航天还是测试领域的专业用户,都能从中获得理想的解决方案。
    推荐理由:
    - 高性价比:集成了先进的技术特性和实用的功能。
    - 广泛适用性:支持多种应用场景且易于集成。
    - 可靠保障:完善的售后服务体系进一步提升了产品的价值。
    综上所述,我们强烈推荐Mini-Circuits 086-12SBSM+作为高频射频信号传输的首选产品!

086-12SBSM+参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
应用等级 工业级
包装方式 袋装

086-12SBSM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。
