086-9SMR+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-086-9SMR
供应商: Mouser
标准整包数: 1

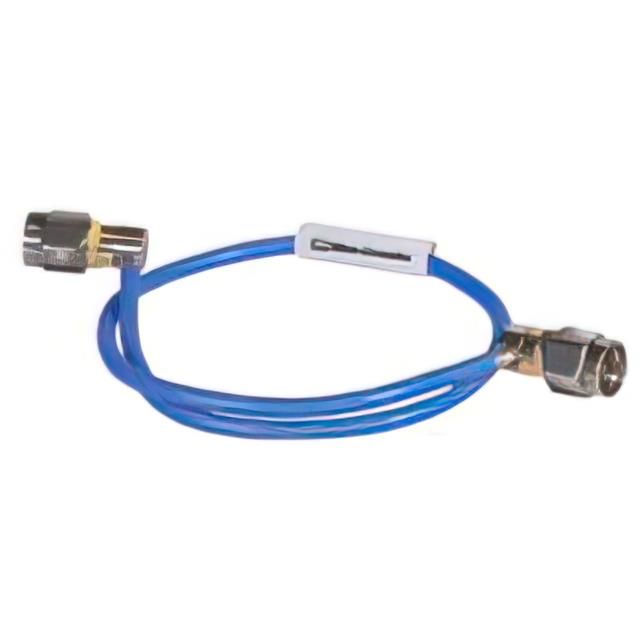

MINI-CIRCUITS 同轴线缆 086-9SMR+

086-9SMR+概述

    # 产品简介:Mini-Circuits 086-9SMR+ 手弯同轴电缆
    Mini-Circuits推出的086系列手弯型(Hand-Flex™)同轴电缆,型号为086-9SMR+,是一款高性能的柔性射频同轴电缆,专为各种射频组件和子系统的互联而设计。该电缆提供从直流到18 GHz的宽频带频率覆盖,具有出色的插入损耗和回波损耗性能。凭借其卓越的灵活性和易用性,这款电缆特别适合用于密集系统集成和需要定制弯曲的应用场合。
    技术参数:
    - 频率范围: DC 至 18 GHz
    - 长度: 9英寸
    - 阻抗: 50Ω
    - 连接器类型: 右角SMA公头
    - 插入损耗:
    - DC 至 2 GHz: ≤0.48 dB
    - 2 GHz 至 6 GHz: ≤0.85 dB
    - 6 GHz 至 10 GHz: ≤1.13 dB
    - 10 GHz 至 18 GHz: ≤1.55 dB
    - 回波损耗:
    - DC 至 2 GHz: ≥37 dB
    - 2 GHz 至 6 GHz: ≥23 dB
    - 6 GHz 至 10 GHz: ≥18 dB
    - 10 GHz 至 18 GHz: ≥19 dB
    - 工作温度: -55°C 至 +105°C
    - 存储温度: -55°C 至 +105°C
    - 功率处理能力:
    - 0.5 GHz: 211 W
    - 1 GHz: 150 W
    - 2 GHz: 104 W
    - 6 GHz: 59 W
    - 10 GHz: 45 W
    - 18 GHz: 35 W
    产品特点和优势:
    - 宽频带覆盖: 支持从直流到18 GHz的频率范围,适用于多种高频应用。
    - 低损耗: 在18 GHz时插入损耗仅为0.9 dB,确保信号传输质量。
    - 高回波损耗: 在18 GHz时达到24 dB,有效减少反射损失。
    - 灵活弯曲: 即使是手弯操作也能形成几乎任何自定义形状,且最小弯曲半径仅为6 mm。
    - 防扭矩设计: 内置防扭矩螺母,避免安装过程中对连接器/电缆接口造成应力。
    - 标准绝缘外护套: 蓝色FEP绝缘护套降低短路风险,无护套版本可根据需求提供。
    应用案例和使用建议:
    - 通信设备: 适用于通信接收机和发射机,确保稳定的数据传输。
    - 军事及航空航天: 满足恶劣环境下的可靠连接需求。
    - 环境测试: 在测试和校准设备中作为稳定的信号传输媒介。

    使用建议: 在复杂环境中使用时,优先考虑使用内置防扭矩螺母的产品以提高长期稳定性;对于高功率应用,应确保良好的散热条件以维持最佳性能。
    兼容性和支持:
    - 本产品符合MIL-STD-348标准,确保与其他相关设备的良好兼容性。
    - 厂商提供标准有限保修及技术支持服务,帮助用户解决可能遇到的技术问题。
    常见问题与解决方案:
    - 问题: 插入损耗偏大。
    - 解决方案: 检查电缆是否有物理损伤或接触不良,必要时更换新的电缆。
    - 问题: 回波损耗不符合要求。
    - 解决方案: 确认所有连接点已正确紧固,并重新测量回波损耗值。
    总结和推荐:
    综上所述,Mini-Circuits 086-9SMR+ 同轴电缆以其优异的性能表现和多样化的优势,在高频射频领域表现出色。它不仅能够满足严苛的工作环境要求,还能提供便捷的操作体验。因此,我们强烈推荐此款电缆给需要高效、稳定信号传输的专业人士和技术团队。

086-9SMR+参数

参数
长*宽*高 228.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 袋装

086-9SMR+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。
