首页  >  产品百科  >  ZN4PD-272-S+

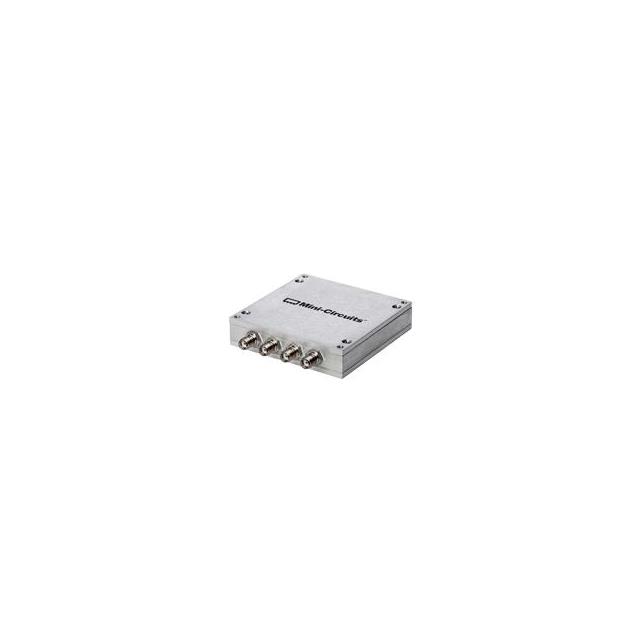

ZN4PD-272-S+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述: Coaxial Power Splitter/Combiner
供应商型号: 139-ZN4PD-272-S+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 其他射频器件 ZN4PD-272-S+

ZN4PD-272-S+概述

    ZN4PD-272-S+ 产品技术手册解析

    产品简介


    ZN4PD-272-S+ 是一款宽频带、高可靠性的四路功率分配器/合成器(Power Divider/Combiner),其工作频率范围为 500 至 2700 MHz。这款产品广泛应用于高频信号处理领域,如无线通信(UHF、GPS、PCS)、测试测量设备(仪器仪表)、CATV 系统及无线电接收和发射系统等。其典型特点包括高性能的插入损耗、良好的幅度平衡度和隔离度,以及高可靠性设计,适用于需要稳定性和精确度的严苛环境。

    技术参数


    | 参数 | 频率范围 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作频率 | 500-2700 MHz
    | 插入损耗 | 500-1500 MHz | 0.9 | 1.3 dB |
    1500-2700 MHz | 1.2 | 1.6 dB |
    | 幅度不平衡 | 500-1500 MHz 0.2 | 0.8 | dB |
    1500-2700 MHz 0.4 | 0.8 | dB |
    | 隔离度 | 500-1500 MHz | 15 | 25 dB |
    1500-2700 MHz | 15 | 22 dB |
    | 驻波比(输入端) | 500-1500 MHz 1.2 | 1.65
    1500-2700 MHz 1.4 | 1.7
    | 驻波比(输出端) | 500-1500 MHz 1.2 | 1.6
    1500-2700 MHz 1.2 | 1.5
    此外,该产品的最大额定输入功率为 10 W,直流电流为 1.0 A,最高工作温度可达 100°C,最低存储温度为 -55°C。其外壳采用屏蔽设计以减少外部干扰。

    产品特点和优势


    ZN4PD-272-S+ 的关键特性使其在市场上具有显著的竞争优势:
    1. 宽频带覆盖:频率范围从 500 MHz 到 2700 MHz,满足现代通信系统对宽带需求。
    2. 高可靠性:屏蔽外壳确保了产品的抗电磁干扰能力,适用于恶劣环境。
    3. 低插入损耗:典型插入损耗仅为 0.9 dB,有效提高信号传输效率。
    4. 优异的隔离度:典型隔离度高达 25 dB,减少了通道之间的串扰。
    5. 良好幅度平衡:幅度不平衡仅为 0.2 dB,保证了各输出端口信号的一致性。

    应用案例和使用建议


    ZN4PD-272-S+ 在多个领域得到了广泛应用,例如:
    - 无线通信:作为基站设备中的功率分配器,用于均匀分配射频信号至不同天线。
    - CATV 网络:可用来将主干信号分成多路输出到用户终端。
    - 测试设备:可用作信号源和测量仪器间的连接模块,确保信号质量稳定。
    使用建议:
    - 当系统中存在强干扰时,建议增加外部滤波装置。
    - 若需要更高的隔离度,可以考虑额外安装隔离器。

    兼容性和支持


    ZN4PD-272-S+ 支持 SMA 接头,与主流通信设备兼容良好。制造商 Mini-Circuits 提供标准有限保修服务,并定期更新技术支持文档。如有特殊定制需求,可通过官网联系专业团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过大 | 检查连接线缆是否符合要求;更换优质线材。 |
    | 隔离度不符合预期 | 检查周围是否有强电磁干扰源;调整安装位置。 |
    | 驻波比异常 | 确认接口是否拧紧到位;检查连接器是否损坏。 |

    总结和推荐


    ZN4PD-272-S+ 是一款性能卓越的电子元器件,尤其适合于需要高精度、高稳定性的射频信号处理场合。其宽泛的工作频段、出色的电气特性和坚固的设计使其成为许多领域的理想选择。对于追求高效能和可靠性的工程师而言,这是一款值得信赖的产品。因此,强烈推荐将其纳入相关项目中。

ZN4PD-272-S+参数

参数
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
通用封装 CASE UU-182
包装方式 托盘

ZN4PD-272-S+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ZN4PD-272-S+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他射频器件 MINI-CIRCUITS ZN4PD-272-S+ ZN4PD-272-S+数据手册

ZN4PD-272-S+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 143.4456 ¥ 1212.1153
10+ $ 126.5544 ¥ 1069.3847
30+ $ 121.401 ¥ 1025.8385
50+ $ 119.763 ¥ 1011.9974
库存: 63
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1212.11
直接购买
加入购物车
