FL141-12SMNM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-FL141-12SMNM
供应商: Mouser
标准整包数: 1

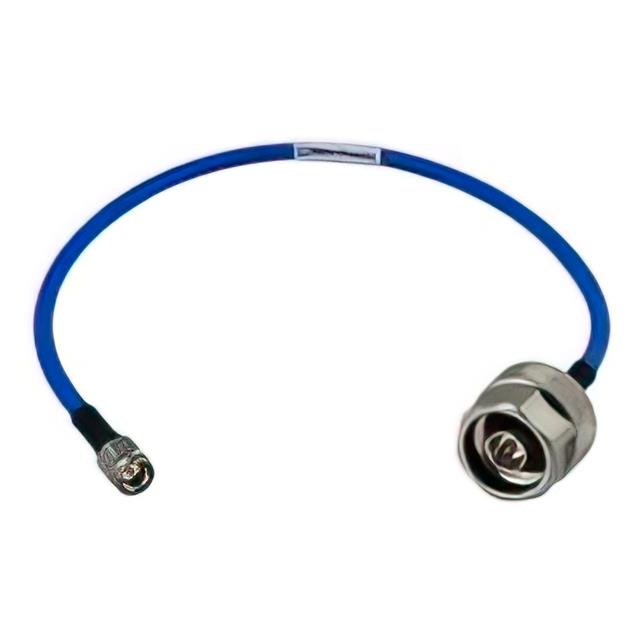

MINI-CIRCUITS 同轴线缆 FL141-12SMNM+

FL141-12SMNM+概述

    电子元器件技术手册:Coaxial Cable FL141-12SMNM+

    产品简介


    Coaxial Cable FL141-12SMNM+ 是一款高性能的柔性同轴电缆,适用于多种射频(RF)应用场合。其核心功能是提供从直流到18 GHz的宽带频率覆盖,具有低插入损耗和优异的回波损耗性能。此产品主要用于连接射频组件或子系统,广泛应用于通信设备、军事和航空航天系统、环境测试设备以及测试辅助工具等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | DC 18 | GHz |
    | 长度 | 12 英寸 |
    | 插入损耗 | DC-2 | 0.1 | 0.4 | dB |
    | 回波损耗 | DC-2 | 23 | 32 | dB |
    其他关键电气特性包括:
    - 最大功率处理能力:在海平面条件下,0.5 GHz时为198 W,18 GHz时为33 W。
    - 工作温度范围:-55°C 至 +105°C。

    产品特点和优势


    1. 柔性设计:FL141 系列电缆能够在有限的空间内实现紧密弯曲,弯折半径仅为10毫米,非常适合高密度系统的集成。
    2. 出色的回波损耗:典型值在6 GHz时达到24 dB,在18 GHz时仍保持在21 dB以上,有效减少反射信号对系统性能的影响。
    3. 良好的功率承载能力:即使在高频下也能承受较高的功率输入,确保稳定运行。
    4. 耐用性与可靠性:采用不锈钢和镀金材料制造连接器,符合MIL-STD-348标准,提升长期使用的可靠性和稳定性。
    应用案例与使用建议
    FL141-12SMNM+ 适合用于替换定制弯曲的半刚性同轴电缆,尤其是在需要灵活布线的环境中表现出色。例如,在通信接收机/发射机系统中,它可以作为高效的信号传输介质;对于军用雷达或其他复杂电子装置,则提供了必要的电磁兼容性和物理防护能力。
    使用时应注意避免过度拉伸或扭曲电缆,以免损害内部结构。此外,定期检查接头处是否有松动迹象,并根据实际需求选择合适长度的产品以优化整体布局。
    兼容性与支持
    该型号电缆支持标准SMA-Male到N-Male接口转换,易于与其他常见RF设备对接。制造商Mini-Circuits还提供了全面的技术文档和支持服务,帮助客户快速解决问题并获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗异常增加 | 检查电缆是否受到机械损伤 |
    | 回波损耗不达标 | 确认安装正确且无松动 |
    | 连接不稳定 | 清洁接头表面并重新拧紧 |
    总结与推荐
    综上所述,FL141-12SMNM+ 同轴电缆凭借其卓越的性能指标、灵活的设计理念以及广泛的适用性,在众多行业中展现了强大的竞争力。我们强烈推荐给那些寻求高性能柔性射频连接解决方案的专业人士。如果您正在寻找一款既能满足严格要求又能适应多样化应用场景的产品,那么这款电缆将是您的理想选择!

FL141-12SMNM+参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

FL141-12SMNM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

FL141-12SMNM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS FL141-12SMNM+ FL141-12SMNM+数据手册

FL141-12SMNM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
