141-4SBSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-141-4SBSM
供应商: Mouser
标准整包数: 1

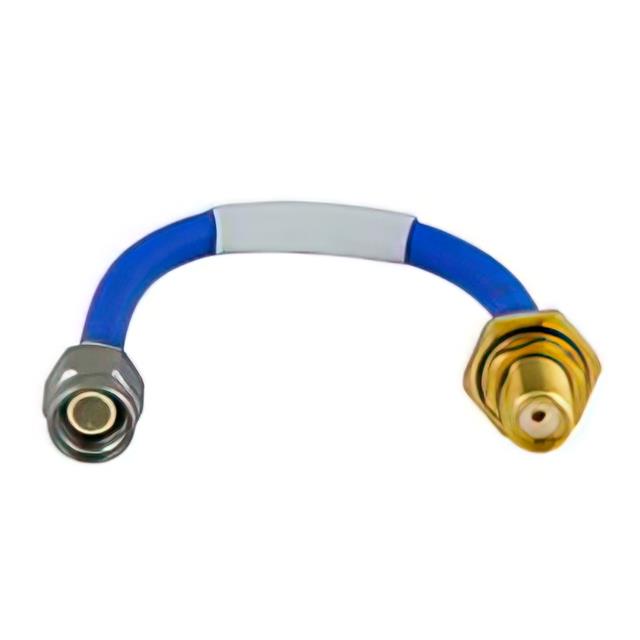

MINI-CIRCUITS 同轴线缆 141-4SBSM+

141-4SBSM+概述

    # 141-4SBSM+ 手工成型同轴电缆技术手册

    产品简介


    基本介绍
    141-4SBSM+ 是一款高性能的手工成型同轴电缆,具有50欧姆阻抗,频率范围覆盖从直流到18 GHz,主要用于射频(RF)和微波领域的应用。此款电缆采用SMA(SubMiniature version A)型接口设计,一端为SMA母头直角型连接器(Bulkhead),另一端为SMA公头连接器,非常适合用于紧凑系统布局及模块化组件的集成。
    主要功能和应用领域
    1. 通信系统:广泛应用于通信接收机和发射机中。
    2. 军工与航空航天:因其卓越的射频性能,适用于高可靠性要求的军用设备。
    3. 测试与测量:适用于各类测试仪器仪表及环境模拟设备。

    技术参数


    以下是141-4SBSM+的核心技术指标:
    | 参数 | 范围 | 单位 |
    |
    | 频率范围 | DC 至 18 GHz | GHz |
    | 阻抗 | 50 ± 2 Ω | Ω |
    | 插入损耗(典型值) | 0.25 dB @ 18 GHz | dB |
    | 回波损耗(典型值) | 30 dB @ 18 GHz | dB |
    | 弯曲半径 | 8 mm | mm |
    | 操作温度范围 | -55°C 至 +105°C | °C |

    产品特点和优势


    突出特点
    - 宽频带覆盖:支持从直流到18 GHz的信号传输,满足多种射频应用需求。
    - 低损耗设计:在18 GHz时插入损耗仅为0.25 dB,确保信号传输质量。
    - 优良的回波损耗:18 GHz时达到30 dB,有效减少反射,提高系统效率。
    - 手工成型能力:无需专用工具即可手动弯曲成所需形状,适应复杂安装环境。
    - 高功率处理能力:在1 GHz下最大功率可达387 W,适合高频段大功率场景。
    市场竞争优势
    该产品凭借其卓越的射频性能、易于操作的特点以及广泛的适用性,在通信、军工、科研等领域展现出强大的竞争力。

    应用案例和使用建议


    应用实例
    1. 替换定制弯折电缆:可用于替代传统定制弯折的半刚性电缆,降低生产成本并提升灵活性。
    2. 军事雷达系统:提供稳定的信号传输路径,保障高精度目标探测。
    3. 环境测试设备:在极端条件下保持优异表现,满足严苛环境要求。
    使用建议
    - 在安装过程中应注意避免过度弯曲,以防止损坏电缆结构。
    - 定制长度可咨询厂家获取最佳解决方案。

    兼容性和支持


    兼容性
    141-4SBSM+ 同轴电缆支持多种标准射频连接器,与其他兼容设备配合良好,方便构建完整的系统解决方案。
    厂商支持
    Mini-Circuits公司提供全面的技术支持和服务保障,确保客户能够顺利部署和维护相关产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查连接器是否紧固,调整安装角度。 |
    | 回波损耗不足 | 更换新的电缆,确认安装无误。 |
    | 无法正常弯曲 | 使用适当的弯曲半径工具辅助完成。 |

    总结和推荐


    综上所述,141-4SBSM+ 手工成型同轴电缆以其宽频带、低损耗、强耐用性等特点,在射频领域具有显著的优势。它不仅适合于专业级通信设备,还特别适用于对空间紧凑性要求较高的场合。因此,我们强烈推荐这款产品给那些需要高性能、可靠性的客户群体。
    通过本次技术手册的深度解析,我们希望读者能更好地理解这款产品的价值所在,并根据自身需求做出明智的选择。

141-4SBSM+参数

参数
长*宽*高 101.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
包装方式 袋装
