首页  >  产品百科  >  HXG-242+

HXG-242+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述: 700MHz 2.4GHz
供应商型号: 139-HXG-242+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 其他射频器件 HXG-242+

HXG-242+概述

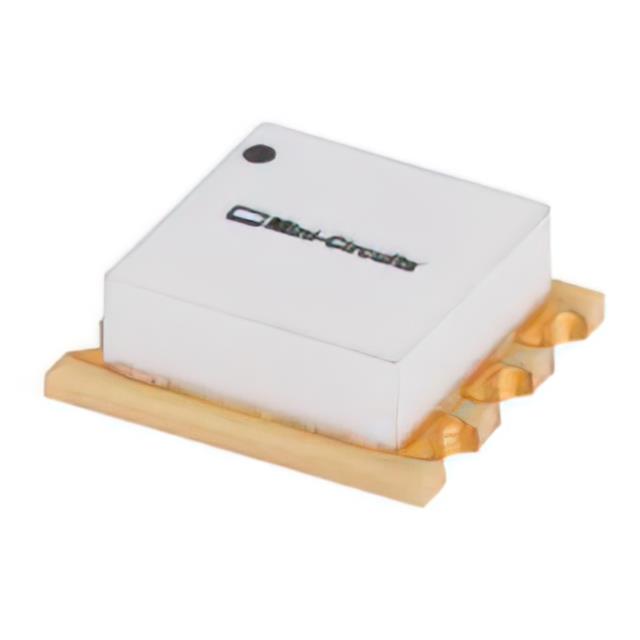

    Ultra High IP3 Amplifier Module HXG-242+

    产品简介


    HXG-242+是一款高性能射频放大器模块,专为无线通信领域设计。它结合了先进的高动态范围微波集成电路(MMIC)技术和优化电路,能够在0.7至2.4 GHz的频率范围内提供行业领先的线性度。该模块采用Mini-Circuits System in Package (MSiP)技术封装,尺寸仅为6.4mm x 7.0mm x 2.4mm,使用密封陶瓷盖并镀镍金层,确保卓越的焊接性能。HXG-242+符合RoHS标准,适用于现代无线通信系统。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 0.7 | 2.4 | GHz |
    | 增益 | 13.0 | 15.9 | dB |
    | 输入回波损耗 | 6.3 | 11.6 | dB |
    | 输出回波损耗 | 12.5 | 19.1 | dB |
    | 反向隔离度 | 20.0 dB |
    | 1 dB压缩输出功率 | 22.2 | 23.3 | dBm |
    | 输出IP3 | 41.3 | 45.7 | dBm |
    | 噪声系数 | 2.2 | 2.5 | dB |
    | 工作电流 | 110 | 140 | mA |
    | 温度范围 | -40 | 85 | °C |

    产品特点和优势


    HXG-242+的独特之处在于其极高的输入三阶交调截点(IP3),典型值可达46 dBm,同时具有低功耗和紧凑的设计。与其他竞品相比,HXG-242+无需外部匹配组件即可实现高达1.5 GHz的输入和输出回波损耗。此外,其低噪声系数仅为2.4 dB,结合高动态范围,使其成为复杂波形上变频路径驱动器的理想选择。这款模块还特别适合于线性化传输系统中的驱动器以及超高速动态范围接收器的次级放大器。

    应用案例和使用建议


    HXG-242+广泛应用于基站基础设施、便携式无线设备及LTE网络中。例如,在基站基础设施中,它可以作为前端放大器提高信号质量;在便携式设备中,则有助于延长电池寿命。为了获得最佳性能,建议在设计PCB布局时参考推荐的应用电路图,并确保良好的接地连接以减少电感效应。

    兼容性和支持


    HXG-242+兼容多种标准协议,并且可以通过Mini-Circuits提供的评估板进行测试验证。公司还提供了详细的在线文档和技术支持服务,帮助客户解决安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    1. Q: 如何正确安装HXG-242+?
    A: 请按照产品手册中的指导操作,确保所有引脚正确连接,并使用适当的防静电措施处理器件。

    2. Q: 如果发现模块过热怎么办?
    A: 检查供电电压是否稳定,必要时添加散热片来降低工作温度。

    总结和推荐


    综上所述,HXG-242+以其卓越的技术指标、紧凑的体积和优秀的性价比成为了当前市场上极具吸引力的选择之一。无论是对于需要高线性度的应用还是追求节能效率的设计来说,它都是一个非常值得考虑的产品。因此,我们强烈推荐将此模块纳入您的项目开发计划之中。如果您对我们的产品有任何疑问或需求,请随时联系Mini-Circuits获取进一步的帮助和支持。

HXG-242+参数

参数
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 2.4GHz
最小工作频率 700MHz
包装方式 卷带包装

HXG-242+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

HXG-242+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他射频器件 MINI-CIRCUITS HXG-242+ HXG-242+数据手册

HXG-242+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.19 ¥ 103.0055
50+ $ 11.1672 ¥ 94.3628
100+ $ 10.6704 ¥ 90.1649
200+ $ 9.4395 ¥ 79.7638
500+ $ 8.988 ¥ 75.9486
1000+ $ 8.274 ¥ 69.9153
库存: 1035
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 103
