086-5SM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述: Cable Assembly Coaxial 0.127m RF to RF M-M
供应商型号: 139-086-5SM
供应商: Mouser
标准整包数: 1

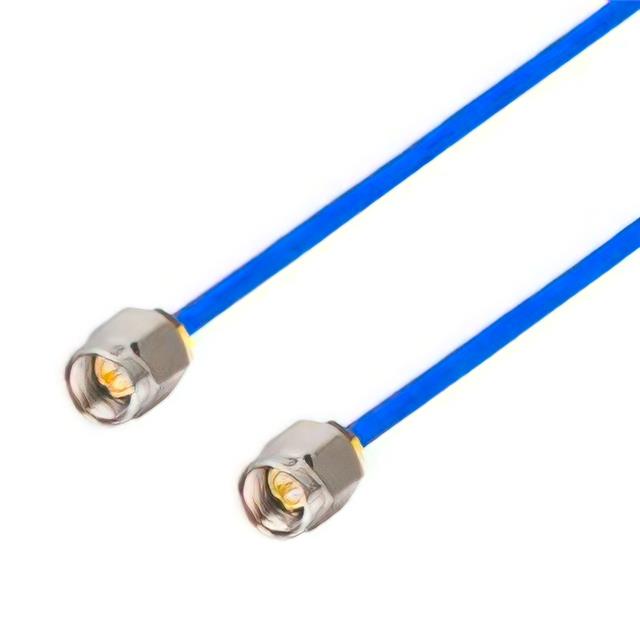

MINI-CIRCUITS 同轴线缆 086-5SM+

086-5SM+概述


    产品简介


    Coaxial Cable 086-5SM+ 是一款高性能射频同轴电缆,专为连接同轴组件或子系统设计。它具有50欧姆的阻抗,长度为5英寸,频率范围从直流(DC)到18 GHz。这款电缆采用银镀铜包钢作为中心导体,外部为锡浸过的铜编织屏蔽层,并配备一个标准的SMA公头连接器。其低损耗的PTFE介电材料保证了出色的传输性能,而坚固耐用的设计使其成为通信、军事、航空航天等领域理想的连接解决方案。

    技术参数


    - 频率范围: DC至18 GHz
    - 插入损耗:
    - DC至2 GHz:≤0.06 dB
    - 2至6 GHz:0.20至0.49 dB
    - 6至10 GHz:0.29至0.65 dB
    - 10至18 GHz:0.41至0.89 dB
    - 回波损耗:
    - DC至2 GHz:≥23 dB
    - 2至6 GHz:≥23 dB
    - 6至10 GHz:≥17 dB
    - 10至18 GHz:≥16 dB
    - 功率处理能力:
    - 0.5 GHz:211 W
    - 1 GHz:150 W
    - 2 GHz:104 W
    - 6 GHz:59 W
    - 10 GHz:45 W
    - 18 GHz:35 W
    - 工作温度: -55°C至+105°C
    - 存储温度: -55°C至+105°C
    - 弯曲半径: 最小6 mm
    - 防扭矩螺母: 标准配置

    产品特点和优势


    Coaxial Cable 086-5SM+ 的主要特点包括:
    - 手形可塑性: 可轻松弯曲成几乎任何形状,无需专用工具,减少了安装过程中的损坏风险。
    - 紧凑设计: 具备仅6 mm的最小弯曲半径,适合于空间受限的应用场合。
    - 卓越的回波损耗: 在整个工作频段内提供优秀的回波损耗性能,有助于减少VSWR波动。
    - 高功率处理能力: 能够承受从直流到18 GHz范围内的较高功率水平,适合用于发射路径。
    - 防扭矩设计: 内置防扭矩螺母,保护连接器免受安装过程中产生的应力影响。
    - 绝缘外护套: 标准配备蓝色FEP绝缘外护套,防止短路并提高安全性。

    应用案例和使用建议


    Coaxial Cable 086-5SM+ 广泛应用于各种高频信号传输场景,例如:
    - 替换现有的定制弯折半刚性电缆
    - 通信接收机与发射机之间的连接
    - 军事及航空航天系统的集成
    - 环境测试室内的设备间连接
    对于这些应用,我们建议:
    - 在安装前检查电缆的整体状况,确保无物理损伤。
    - 使用适当的工具按照说明书正确紧固连接器,避免过度施力导致损坏。
    - 定期检查电缆连接处的状态,及时发现并处理潜在问题。

    兼容性和支持


    Coaxial Cable 086-5SM+ 与多种标准连接器兼容,并且可以通过调整尺寸来适应不同的安装需求。Mini-Circuits公司提供了全面的技术支持服务,包括但不限于产品咨询、故障诊断以及售后维修等服务。如有特殊需求或疑问,可以直接联系销售团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查接头是否紧密连接;确认所有接口都已清洁干净 |
    | 回波损耗不良 | 确保所有连接点没有松动;更换损坏的部件 |
    | 功率过载 | 遵循额定功率范围操作设备 |

    总结和推荐


    总体而言,Coaxial Cable 086-5SM+ 是一款性能优异且多功能性强的射频同轴电缆产品。它凭借其灵活的手动成型能力、优良的电气特性以及强大的机械强度,在多个行业中展现出了极高的实用价值。如果您正在寻找一款能够在恶劣环境下保持稳定表现的专业级射频电缆解决方案,那么这款产品无疑是一个值得考虑的选择。强烈推荐给需要高质量RF连接的应用场合。

086-5SM+参数

参数
应用等级 工业级
包装方式 袋装

086-5SM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

086-5SM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 086-5SM+ 086-5SM+数据手册

086-5SM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.533 ¥ 255.9193
10+ $ 22.356 ¥ 207.799
30+ $ 22.2588 ¥ 206.8956
50+ $ 19.8504 ¥ 184.5095
库存: 315
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 255.91
直接购买
加入购物车
