141-7SMR+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-141-7SMR
供应商: Mouser
标准整包数: 1

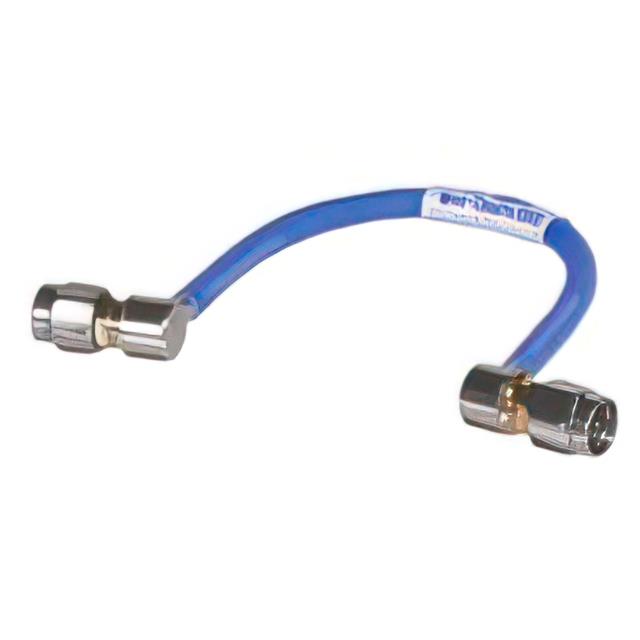

MINI-CIRCUITS 同轴线缆 141-7SMR+

141-7SMR+概述

    # Mini-Circuits 141-7SMR+ 同轴电缆技术手册解析

    产品简介


    产品类型与主要功能
    Mini-Circuits 的 141-7SMR+ 是一款 50 欧姆、7 英寸长的手弯型同轴电缆,频率范围覆盖 DC 至 18 GHz。此电缆设计为右角度 SMA 男性接头,适合于高精度微波通信应用。它具备低损耗、高回波损耗和宽频带覆盖的特点,广泛应用于通信接收机、发射机、军事和航空航天系统以及测试环境等领域。
    应用领域
    - 通信设备:用于接收机和发射机之间的信号传输。
    - 军工与航天:满足高性能要求的应用场景。
    - 测试与测量:如环境与试验舱中的信号链路。

    技术参数


    以下是该产品的关键电气和技术规格:
    | 参数 | 范围(单位) |

    | 频率范围 | DC 至 18 GHz |
    | 插入损耗(典型值) | 0.35 dB @ 18 GHz |
    | 回波损耗(典型值) | 18 dB @ 18 GHz |
    | 工作温度 | -55°C 至 +105°C |
    | 功率容量 | 海拔高度 25°C 时最高达 90 W |
    电缆结构
    - 中心导体:镀银铜包钢丝
    - 绝缘层:PTFE(低损耗)
    - 屏蔽层:锡浸渍铜编织网
    - 护套:蓝色 FEP

    产品特点和优势


    独特功能
    1. 手弯成型:无需特殊工具即可轻松弯曲至几乎任何形状,尤其适用于密集系统的集成。
    2. 小弯曲半径:仅需 8 mm 的弯曲半径,适合空间受限场合。
    3. 防扭功能:内置防扭螺母,防止安装过程中对连接器造成应力损伤。
    4. 标准护套:护套标准配备绝缘外套,降低短路风险。
    市场竞争力
    - 广泛的频率覆盖能力(DC 至 18 GHz)。
    - 出色的插入损耗和回波损耗性能。
    - 高可靠性设计,易于现场安装调试。

    应用案例和使用建议


    应用案例
    - 通信接收机与发射机之间:利用其低插入损耗和宽频带特性,实现稳定高效的信号传输。
    - 航天器子系统互连:采用其抗干扰能力和抗扭保护设计,确保可靠运行。
    使用建议
    - 在复杂系统中部署时,可结合手弯成型特性灵活布线,减少不必要的机械连接点。
    - 定期检查电缆护套完整性,避免因磨损导致信号质量下降。

    兼容性和支持


    兼容性
    - 可与其他标准 SMA 接头设备无缝配合使用。
    - 支持多种定制尺寸需求,详情请咨询厂家。
    厂商支持
    - 提供全面的技术文档和售后保障。
    - 通过官网访问详细的产品条款和服务承诺。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过大 | 确保接头安装牢固并检查电缆护套是否破损。 |
    | 回波损耗不达标 | 检查电缆中心导体是否有偏移或屏蔽层受损情况。 |
    | 无法正常弯曲 | 确保弯曲半径不低于 8 mm,并注意力度控制。 |

    总结和推荐


    综合评估
    Mini-Circuits 的 141-7SMR+ 同轴电缆是一款高性能、高可靠性的射频信号传输解决方案。其出色的宽频带覆盖能力、优良的插入损耗和回波损耗指标使其成为通信和航空航天领域的理想选择。
    推荐使用
    强烈推荐给需要高频段稳定连接、高功率承载能力以及灵活安装条件的工程技术人员和设计师。无论是研发阶段还是批量生产,该产品都展现出卓越的性价比和适应性。

    如有进一步疑问或需求定制服务,请联系 Mini-Circuits 官方渠道获取支持。
