086-6SMR+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-086-6SMR
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 同轴线缆 086-6SMR+

086-6SMR+概述

    高质量文章:Minicircuits 086-6SMR+ 手工成型射频同轴电缆的技术概述

    产品简介

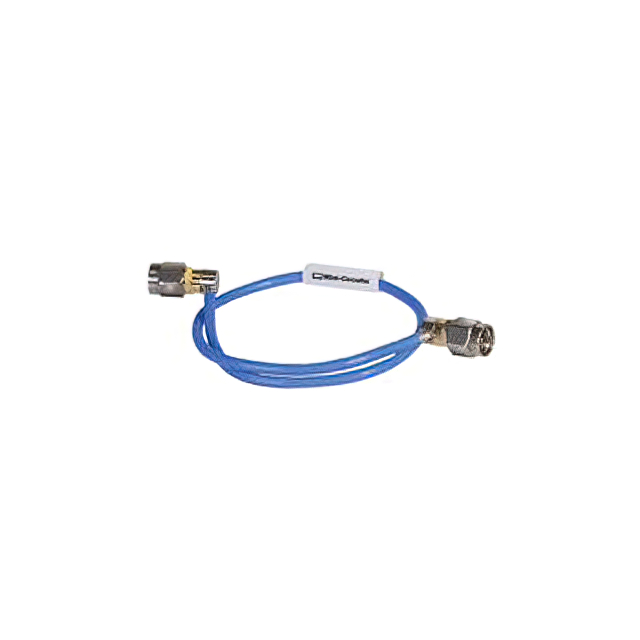

    Minicircuits 的 086-6SMR+ 是一款高性能的手工成型射频同轴电缆,专为高频应用设计,覆盖直流至 18 GHz 的频率范围。该电缆以右角度 SMA 男性连接器封装,长度为 6 英寸,适用于各种精密射频组件和子系统的互连。其卓越的性能和灵活的安装特性使其成为通信接收机、发射机、军事及航空航天系统,以及环境测试等领域的理想选择。

    技术参数


    以下是该电缆的主要技术参数列表:
    - 频率范围: DC 至 18 GHz
    - 阻抗: 50 Ω
    - 插入损耗: 在 18 GHz 下典型值为 0.7 dB
    - 回波损耗: 在 18 GHz 下典型值为 20 dB
    - 功率处理能力:
    - 211 W(0.5 GHz)
    - 35 W(18 GHz)
    - 弯曲半径: 最小弯曲半径仅为 6 毫米
    - 工作温度范围: -55°C 至 +105°C
    - 存储温度范围: -55°C 至 +105°C

    产品特点和优势


    - 手工成型能力: 无需特殊工具即可实现任意形状的定制化安装,显著提高了灵活性并降低了损坏风险。
    - 紧凑设计: 优秀的 6 毫米最小弯曲半径使其特别适合在狭小空间内的布线需求。
    - 卓越的回波损耗: 在 6 GHz 和 18 GHz 下分别达到 33 dB 和 21 dB,确保了极低的反射损失。
    - 良好的功率处理能力: 支持从低频到高频的强大功率传输,适合作为高功率射频链路的一部分。
    - 内置防扭螺母: 有助于在安装过程中保护连接器免受应力影响。
    - 标准绝缘套管: 带蓝色 FEP 绝缘外套,减少短路风险。

    应用案例和使用建议


    086-6SMR+ 广泛应用于通信设备、军用系统以及科研实验室中。例如,在一个雷达信号测试环境中,该电缆用于连接多个高精度天线和接收模块,由于其紧凑的结构和优异的电气性能,成功实现了稳定且低损耗的数据传输。此外,在更换传统刚性半硬电缆时,这款手工成型电缆不仅降低了成本,还大幅提升了装配效率。
    建议在使用前确认电缆的实际布局路径,并根据需求调整弯曲半径以避免过大的机械应力。同时,对于高功率应用场合,需特别注意周围环境温度的影响以保证长期可靠性。

    兼容性和支持


    此款电缆完全符合 MIL-STD-348 标准,并可与大多数标准 SMA 接头兼容。制造商提供全面的技术支持服务,包括详尽的产品文档、故障排除指南以及售后保修政策。如有需要,还可以定制不同长度或其他规格的产品。

    常见问题与解决方案


    以下列举了一些常见的使用问题及其对应的解决方案:
    1. 电缆外观破损: 更换新电缆并检查存储条件是否符合要求。
    2. 信号质量下降: 确认连接器是否正确安装到位,并清洁接头表面。
    3. 发热异常: 减少周围电磁干扰源的影响,必要时增加屏蔽措施。

    总结和推荐


    综上所述,Minicircuits 086-6SMR+ 射频同轴电缆凭借其卓越的技术指标、便捷的操作特性和广泛的适用场景,成为高端射频工程项目的优选产品。无论是作为原型开发阶段的实验材料还是最终产品中的关键部件,它都展现出了强大的竞争力。强烈推荐给对高频信号传输质量和布线灵活性有严格要求的专业用户群体。

086-6SMR+参数

参数
长*宽*高 152.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 袋装

086-6SMR+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

086-6SMR+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 086-6SMR+ 086-6SMR+数据手册

086-6SMR+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.1975 ¥ 229.8189
10+ $ 25.3584 ¥ 214.2785
30+ $ 25.1964 ¥ 212.9096
50+ $ 24.8076 ¥ 209.6242
库存: 162
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 229.81
