首页  >  产品百科  >  VLF-120+

VLF-120+

产品分类: RF滤波器
厂牌: MINI-CIRCUITS
产品描述: 2.9dB 低通 SMA(DO-214AC)
供应商型号: 139-VLF-120
供应商: Mouser
标准整包数: 1

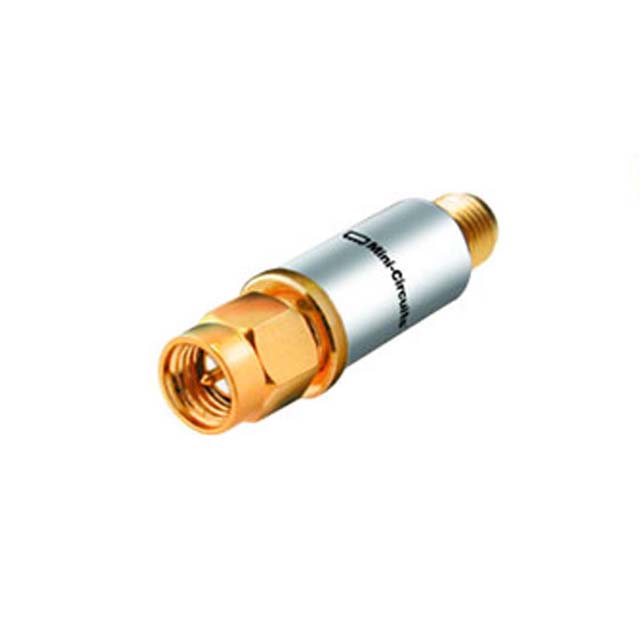

MINI-CIRCUITS RF滤波器 VLF-120+

VLF-120+概述

    # 电子元器件技术手册:VLF-120+低通滤波器

    产品简介


    基本介绍
    VLF-120+ 是一款性能卓越的低通滤波器,专为满足通信系统和其他射频应用需求而设计。它提供从直流到 120 MHz 的宽频率范围内的信号过滤,有效去除高频干扰,确保系统的稳定运行。该产品主要应用于谐波抑制、发射机/接收机及实验室测试等领域,凭借其紧凑设计和高可靠性,成为诸多电子工程师的理想选择。

    技术参数


    以下为 VLF-120+ 的关键性能参数和技术规格:
    | 参数类别 | 规格值 |

    | 频率范围 | DC 至 120 MHz |
    | 插入损耗(典型值) | ≤ 0.13 dB(@1 MHz) |
    | 通带衰减 | ≥ 20 dB |
    | 截止频率 | 195 MHz |
    | 温度范围 | 工作温度:-55°C 至 100°C |
    | 存储温度 | -55°C 至 100°C |
    | 最大输入功率 | 8.5 W(@25°C,线性降额至 3.5 W @100°C) |
    | 外壳材料 | 航空级铝合金 |
    | 重量 | 约 10 克 |
    | 接口 | SMA 连接器 |
    注:所有电气性能均基于 Mini-Circuits 的标准测试方法和条件。

    产品特点和优势


    VLF-120+ 具备以下显著优势:
    1. 结构坚固:采用一体化单体设计,具有出色的机械强度和耐用性。
    2. 优异的频率响应:通过 7 段滤波设计实现极高的滤波精度。
    3. 高功率承载能力:最大功率达到 8.5 W,在宽温范围内表现出色。
    4. 温度稳定性:可在极端环境中保持稳定性能,适合工业级应用。
    5. 低维护成本:性价比高,使用寿命长。
    6. 专利保护:受美国专利号 6,943,646 的保护,技术先进可靠。

    应用案例和使用建议


    应用场景
    - 谐波抑制:在通信系统中消除不必要的高次谐波分量。
    - 无线通信设备:作为发射机和接收机的一部分,确保信号纯净度。
    - 实验室设备:用于测试仪器中的信号处理模块。
    使用建议
    - 确保输入和输出端口无直流电压接入,避免影响滤波效果。
    - 根据具体工作温度调整功率负载,以防止过载损坏。
    - 在高湿度或振动频繁的环境下使用时,建议采取适当的防护措施。

    兼容性和支持


    VLF-120+ 采用行业通用的 SMA 接头,易于与其他标准射频组件集成。此外,Mini-Circuits 提供全面的技术支持和标准有限保修服务,具体条款可访问其官方网站查询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗异常偏大 | 检查连接器接触是否良好,重新焊接连接点。 |
    | 设备在高温下表现不稳定 | 确认输入功率未超过规格限值,必要时降额使用。 |
    | 无法有效过滤目标频率范围 | 检查是否正确选择了合适的型号和配置。 |

    总结和推荐


    综合评估
    VLF-120+ 低通滤波器以其紧凑的设计、优秀的频率响应能力和稳定的温度适应性,在射频领域展现出卓越的表现。其高性价比和广泛的应用前景使其成为众多电子设备制造商的理想选择。
    是否推荐
    强烈推荐!如果您需要一款高性能、易用性强且性价比高的低通滤波器,VLF-120+ 是您的不二之选。无论是实验室测试还是工业部署,它都能提供可靠的支持。
    如有进一步疑问或定制需求,请随时联系 Mini-Circuits 客户支持团队。
    厂商信息:
    - 公司名称:Mini-Circuits
    - 网站:[www.minicircuits.com](http://www.minicircuits.com)
    - 联系电话:(718) 934-4500

VLF-120+参数

参数
典型衰减 -
最大工作频率 -
纹波 -
阻抗 -
最小工作频率 -
插入损耗 2.9dB
滤波器类型 低通
带宽 -
中心频率 -
通用封装 SMA(DO-214AC)
包装方式 盒装

VLF-120+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

VLF-120+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF滤波器 MINI-CIRCUITS VLF-120+ VLF-120+数据手册

VLF-120+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.657 ¥ 352.0017
10+ $ 35.9748 ¥ 303.9871
100+ $ 33.39 ¥ 282.1455
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 352
直接购买
