086-8SMPSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-086-8SMPSM
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 同轴线缆 086-8SMPSM+

086-8SMPSM+概述

    # HAND™ Coaxial Cable 086-8SMPSM+ 技术手册解析

    产品简介

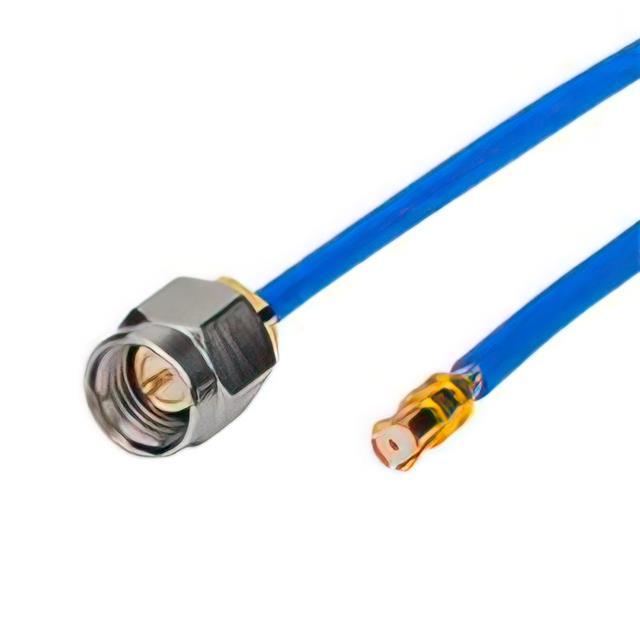

    HAND™ Coaxial Cable 086-8SMPSM+ 是一款高性能的手弯式射频同轴电缆,具有广泛的频率覆盖范围(DC至18 GHz)。它采用了SMA-Male到SMP-Female(Snap-on)的连接方式,专为需要高稳定性和灵活布线的系统设计。该电缆具备出色的插入损耗(典型值:0.6 dB @ 18 GHz)和返回损耗(典型值:26 dB @ 18 GHz),适用于通信、军用航天、环境测试等关键领域。
    主要功能
    - 高频段宽覆盖(DC到18 GHz)
    - 手动弯曲成型,无需专用工具
    - 超低插入损耗与良好匹配度
    - 兼容SMP-F和SMA-M接口,简化系统集成
    应用领域
    - 通信系统中的接收器和发射器
    - 军事与航空航天设备
    - 环境控制及实验室测试设备

    技术参数


    以下是该产品的关键电气和技术指标:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | DC 18 | GHz |
    | 长度 | 8 英寸 |
    | 插入损耗 | dB |
    | - DC至2 GHz | 0.14 | 0.5
    | - 2 GHz至6 GHz | 0.32 | 0.8
    | - 6 GHz至10 GHz | 0.47 | 1.1
    | - 10 GHz至18 GHz | 0.63 | 1.5
    | 返回损耗 | dB |
    | - DC至2 GHz | 20 | 44
    | - 2 GHz至6 GHz | 20 | 33
    | - 6 GHz至10 GHz | 17 | 31
    | - 10 GHz至18 GHz | 17 | 26
    | 工作温度 | -55 105 | °C |
    电缆支持的额定功率范围为:0.5 GHz下可达87 W,而18 GHz下为15 W。

    产品特点和优势


    特点
    - 手弯式设计:电缆可以轻松形成几乎任意形状,满足紧凑布局需求。
    - 优良电气性能:插入损耗低且返回损耗优异,确保信号完整性。
    - 标准绝缘外护套:提供额外保护,延长使用寿命。
    - 高功率承载能力:适用于多种功率等级应用。
    - 耐用性强:符合MIL-STD-348标准,确保长期可靠性。
    优势
    - 减少了传统安装所需的适配器和专业工具成本。
    - 在高频段表现卓越,特别适合对电磁干扰敏感的应用场景。
    - 极大的灵活性使得安装更加便捷,提升了整体系统的可维护性。

    应用案例和使用建议


    应用案例
    1. 军事雷达系统:利用其优异的抗干扰能力和高可靠性,保证雷达信号传输质量。
    2. 卫星通信设备:提供稳定的长距离传输解决方案。
    3. 实验室测试平台:适合需要频繁调整位置的实验环境。
    使用建议
    - 安装时避免过度弯曲以防止损坏。
    - 定期检查接头区域,确保良好的接触状态。
    - 根据实际工作条件选择合适的长度型号,减少不必要的信号衰减。

    兼容性和支持


    - 与大多数标准SMP和SMA接口完全兼容。
    - 厂商提供全面的技术支持和售后服务,包括产品定制化选项。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查接头是否松动或存在污染 |
    | 返回损耗未达到预期 | 确认电缆弯曲半径是否超过6 mm |
    | 外观受损 | 避免在极端环境下操作 |

    总结和推荐


    综合评估
    - 优点:高频率覆盖、低插入损耗、灵活的可塑性以及可靠的连接稳定性。
    - 适用场景:广泛应用于通信、军工、科研等领域,尤其适合需要频繁调整和精密布局的应用场合。
    推荐结论
    HAND™ Coaxial Cable 086-8SMPSM+ 是一款非常出色的产品,无论是从性能还是实用角度考虑都非常值得推荐。如果您正在寻找一款兼具灵活性和高性能的射频同轴电缆,那么这款产品无疑是一个理想的选择。

086-8SMPSM+参数

参数
长*宽*高 203.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 袋装

086-8SMPSM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

086-8SMPSM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 086-8SMPSM+ 086-8SMPSM+数据手册

086-8SMPSM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
