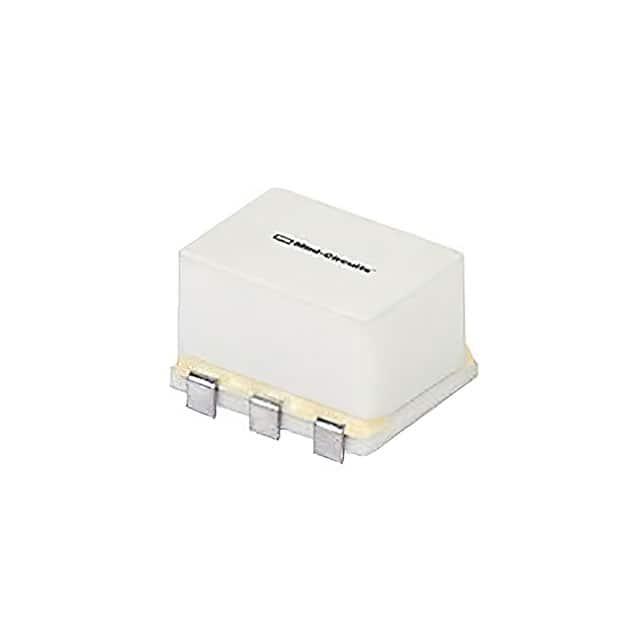

JTX-2-10T+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 非平衡/平衡(1:2) 19.25dB 3° 50MHz 1GHz 1dB 非平衡/平衡(1:2) 贴片安装 7.87mm*7.11mm*5.72mm
供应商型号: JTX-2-10T+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS 巴伦(balun) JTX-2-10T+

JTX-2-10T+概述

    # JTX-2-10T RF Transformer 技术手册

    产品简介


    基本介绍
    JTX-2-10T 是一款适用于频率范围为 50MHz 至 1000MHz 的射频变压器。它具有出色的插入损耗和幅度及相位不平衡特性,是实现阻抗匹配、平衡放大器和其他高频应用的理想选择。
    主要功能
    - 阻抗匹配
    - 平衡放大器设计
    - 高频信号传输
    应用领域
    - 通信系统
    - 测试设备
    - 射频电路设计

    技术参数


    | 参数 | 典型值 |

    | 工作频率 | 50 MHz - 1000 MHz |
    | 插入损耗(1dB 带宽内) | 1.5 dB |
    | 输入回损 | ≥26 dB |
    | 幅度不平衡(1dB 带宽内) | ≤0.4 dB |
    | 相位不平衡(1dB 带宽内) | ≤3° |
    | 最大额定功率 | 0.25 W |
    | 工作温度范围 | -40°C 至 85°C |
    | 存储温度范围 | -55°C 至 100°C |
    | DC 电流 | 30 mA |

    产品特点和优势


    独特功能
    - 优秀的插入损耗平滑性,典型值为 ±0.25 dB
    - 低幅度不平衡(0.4 dB)和相位不平衡(3°)
    - 高输入回损(≥26 dB)
    市场竞争力
    - 在高频应用中表现出色
    - 适合高性能射频电路的设计
    - 具备良好的稳定性及可靠性

    应用案例和使用建议


    实际使用场景
    JTX-2-10T 可用于射频系统的阻抗匹配、平衡放大器及其他需要高精度和高稳定性的场合。例如,在无线通信设备中,它可以确保信号的良好传输和处理。
    使用建议
    - 根据具体应用选择合适的频率范围。
    - 注意安装时的 PCB 布局,确保良好的接地和信号完整性。
    - 保持工作温度在规定的范围内,以避免因温度过高导致的损坏。

    兼容性和支持


    兼容性
    - 可以与各种标准射频连接器和电路板设计配合使用。
    厂商支持
    - Mini-Circuits 提供标准有限保修和支持服务。
    - 用户可通过访问官网获取详细的技术文档和支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗超出预期 | 检查连接是否良好,确保正确的频率范围。 |
    | 相位不平衡过大 | 重新检查 PCB 布局,确保接地良好。 |
    | 无法正常工作 | 确认是否符合工作温度范围内的要求,联系技术支持寻求帮助。 |

    总结和推荐


    综合评估
    JTX-2-10T 是一款性能优异的射频变压器,特别适合高频应用。它具备低插入损耗、良好的幅度和相位平衡性,能够在广泛的频率范围内提供稳定的性能。
    推荐使用
    对于需要高精度和高稳定性的射频电路设计,JTX-2-10T 是一个理想的选择。其出色的电气特性使其成为高频通信和测试设备的理想组件。我们强烈推荐将其应用于各类高频射频应用中。

JTX-2-10T+参数

参数
最大工作频率 1GHz
相位差
回波损耗 19.25dB
最大插入损耗 1dB
振幅差 -
最小工作频率 50MHz
共模抑制比CMRR -
不平衡端口阻抗 非平衡/平衡(1:2)
平衡端口阻抗 非平衡/平衡(1:2)
长*宽*高 7.87mm*7.11mm*5.72mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
