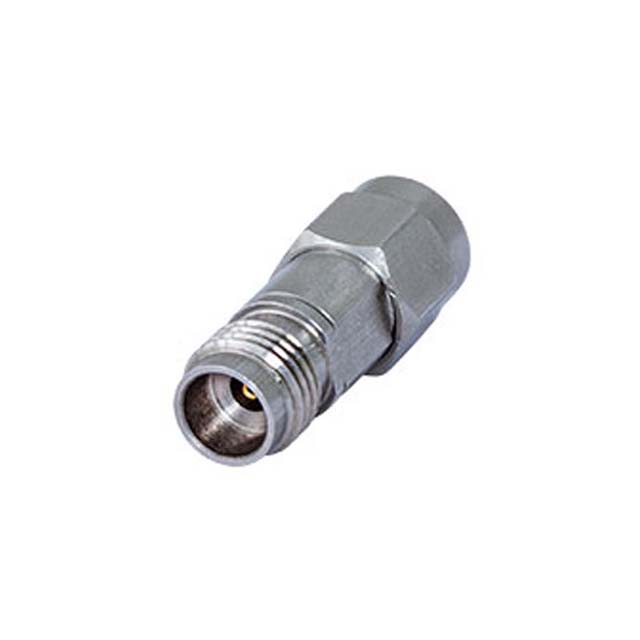

KM-24F+

厂牌: MINI-CIRCUITS
产品描述: Threaded 40GHz 50Ω Plug至Jack,插头至插座 导线安装,支架安装,自由悬挂,通孔安装 21.59mm(长度)*7.93mm(高度)
供应商型号: 139-KM-24F
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 同轴连接器(RF) - 适配器 KM-24F+

KM-24F+概述

    Mini-Circuits KM-24F+ 技术手册解析:一款高性能宽频适配器

    一、产品简介


    Mini-Circuits 的 KM-24F+ 是一款适用于从直流到40 GHz 频率范围的宽频带射频同轴适配器,支持2.4 mm-Female 至2.92 mm-Male 的连接转换。这款适配器设计紧凑且坚固耐用,广泛应用于高精度测量和复杂多频段系统中。它的主要功能包括:
    - 提供卓越的频率响应(从直流到40 GHz)。
    - 低插入损耗(典型值为0.15 dB)。
    - 出色的电压驻波比(VSWR),典型值为1.05:1。
    - 广泛用于RF电缆与设备之间的互联,尤其适合多频段或宽带应用。

    二、技术参数


    以下是根据技术手册整理的关键技术规格:
    | 参数名称 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 频率范围 | - | DC | 40 GHz | GHz |
    | 插入损耗(典型值) | - | 0.05 | 0.19 | dB |
    | 插入损耗范围 | DC至5 GHz | 5至10 GHz | 10至20 GHz
    | 电压驻波比 (VSWR) | - | 1.03至1.05 | 1.09至1.15 | :1 |
    | 工作温度范围 | -55°C +100°C | °C |

    三、产品特点和优势


    KM-24F+ 的关键特点使其在市场上具有显著的竞争优势:
    1. 宽频段支持:覆盖从直流到40 GHz 的全频段,非常适合需要高频宽带信号传输的应用场景。
    2. 低插入损耗:典型的插入损耗仅为0.15 dB,有助于保持信号完整性并减少能量损失。
    3. 卓越的VSWR:典型值为1.05:1,确保良好的阻抗匹配和信号反射最小化。
    4. 可靠性强:采用钝化不锈钢材质,增强了耐久性和抗腐蚀能力。
    5. 极端环境适应性:能在-55°C 到 +100°C 的极端条件下稳定运行,适合恶劣环境下的使用需求。

    四、应用案例和使用建议


    KM-24F+ 在以下领域有着广泛的应用:
    - 实验室测试设备:用于校准和验证各种高精度测量仪器。
    - 通信系统:作为天线和其他射频组件之间的连接部件。
    - 雷达与卫星通信:支持复杂的多频段信号传输需求。
    使用建议:
    - 在高功率应用场合下,注意连接器间的紧密配合以防止信号失真。
    - 定期检查连接点是否有磨损迹象,必要时更换以维持最佳性能。

    五、兼容性和支持


    KM-24F+ 可无缝对接多种标准射频连接器,包括常见的2.4 mm 和2.92 mm 类型。此外,Mini-Circuits 提供全面的技术支持和服务保障,确保客户能够顺利部署该产品。

    六、常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    1. 信号质量下降:检查连接是否松动或接触不良;重新紧固连接器。
    2. 过热现象:避免长时间处于高负载状态;确保周围通风良好。
    3. 插入损耗异常增加:可能是由于长期使用导致的老化问题,应及时更换新件。

    七、总结和推荐


    总体而言,Mini-Circuits 的 KM-24F+ 是一款性能优异且用途广泛的射频适配器,特别适合对频率覆盖广度、插入损耗及环境适应性要求较高的应用场景。凭借其出色的性价比和技术支持体系,我们强烈推荐此款产品给从事射频工程的专业人士。如果您正在寻找一款能够在苛刻条件下依然表现稳定的宽频带适配器,KM-24F+ 将是一个理想的选择。

KM-24F+参数

参数
适配器类型 Plug至Jack,插头至插座
最大频率 40GHz
紧固类型 -
中心触头镀层 -
类型 Threaded
阻抗 50Ω
防护等级 -
长*宽*高 21.59mm(长度)*7.93mm(高度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

KM-24F+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

KM-24F+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴连接器(RF) - 适配器 MINI-CIRCUITS KM-24F+ KM-24F+数据手册

KM-24F+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 177.2172 ¥ 1497.4853
10+ $ 162.456 ¥ 1372.7532
30+ $ 159.159 ¥ 1344.8936
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1497.48
直接购买
加入购物车
