XHF-652M+

产品分类: RF滤波器
厂牌: MINI-CIRCUITS
产品描述: 3dB 高通 9.6GHz QFN
供应商型号: XHF-652M+
供应商: 云汉优选
标准整包数: 1

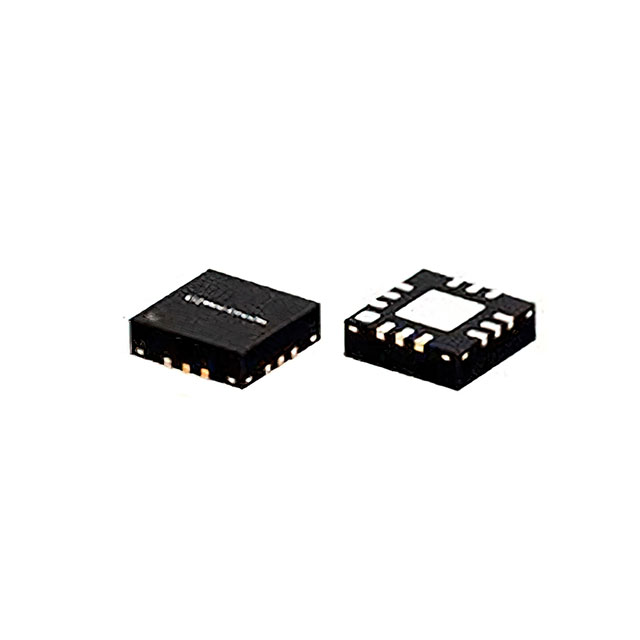

MINI-CIRCUITS RF滤波器 XHF-652M+

XHF-652M+概述


    产品简介


    Mini-Circuits的XHF-652M+是一款新型反射无滤波器(Reflectionless Filter),采用独特的专利拓扑结构,将停止频带内的信号内部吸收并终止,而不是反射回源端。这种设计不仅适用于传统的滤波器应用,还能在其他特殊场合下大展身手。传统滤波器在停止频带内是反射性的,这会导致信号以100%的功率水平被反射回源头,从而干扰附近的组件并产生互调和其他干扰。而XHF-652M+通过消除停止频带内的反射,能够与敏感设备配对使用,或者在传统上需要隔离放大器或衰减器的应用场合中使用。

    技术参数


    - 频率范围:DC到21GHz
    - 插入损耗:6600到16200MHz范围内为1.5至3.0dB
    - 驻波比(VSWR):6600到16200MHz范围内为1.1:1
    - 停止带抑制:在DC到4000MHz范围内为22到38dB,在4000到5000MHz范围内为20到30dB
    - 温度稳定性:在-55°C到+105°C的工作温度范围内表现出色
    - 最大RF输入功率:通过频带(F3-F5)为1.3W,停止频带(DC-F3)为1.6W

    产品特点和优势


    - 易于集成:可以轻松与敏感组件如混频器和倍频器集成。
    - 反射减少:消除停止频带内的反射,提升系统的动态范围。
    - 高增益宽频带放大器的稳定集成:在不造成不稳定的情况下集成高增益、宽频带放大器。
    - 级联能力:多个滤波器级联,提供更锐利的截止和更高的衰减,同时防止影响通过频带信号的驻波。
    - 优异的功率处理能力:能够在小尺寸表面贴装封装中实现高功率处理,适用于传输路径中的间插滤波。
    - 小型化设计:尺寸仅为3x3mm,适合紧凑型应用。
    - RF性能的重复性:通过半导体IPD工艺,确保大批量生产的一致性。
    - 温度稳定性:温度变化范围内的最大变化为±0.3dB,适合广泛温度范围内的应用。

    应用案例和使用建议


    - Wi-Fi:适用于Wi-Fi设备中的射频前端设计。
    - WiMax:可用于WiMax系统中的射频滤波。
    - 微波无线电:用于微波通信链路中的射频滤波。
    - 军事与空间应用:可应用于要求高可靠性和耐温性的军事和航天领域。
    建议在具体应用中结合产品数据表提供的图表进行详细分析,选择合适的工作频率和插入损耗阈值,以确保最佳性能。对于复杂系统设计,可以考虑级联多个滤波器来获得更精确的频带控制。

    兼容性和支持


    - 兼容性:该滤波器能够与现有电路板布局良好配合,特别是与宽频带放大器和混频器等设备。
    - 支持和维护:Mini-Circuits提供标准有限保修条款,用户可在其官方网站查阅完整条款和专用权利及补救措施。Mini-Circuits还提供了评估板和参考设计图示,以帮助用户进行进一步的测试和验证。

    常见问题与解决方案


    1. 问题:在高温环境下运行时,滤波器的性能会受到什么影响?
    - 解答:XHF-652M+在-55°C到+105°C的温度范围内表现出色,最大变化为±0.3dB。如果超过此范围,需注意其性能可能受到影响。
    2. 问题:如何避免由于温度变化导致的性能下降?
    - 解答:使用温度稳定的设计,确保在规定的温度范围内操作,以保持性能一致性。如果需要在极端温度下使用,建议使用额外的温度补偿电路。

    总结和推荐


    综上所述,Mini-Circuits的XHF-652M+是一款高性能、高可靠性的反射无滤波器,特别适合在高频宽带应用中作为关键组件。其出色的功率处理能力和优良的温度稳定性使其成为各类电子系统中的理想选择。强烈推荐在高精度、高频宽带应用中使用,特别是在Wi-Fi、WiMax、微波无线电以及军事与空间应用领域。

XHF-652M+参数

参数
最大工作频率 -
阻抗 -
最小工作频率 -
典型衰减 -
滤波器类型 高通
插入损耗 3dB
中心频率 -
带宽 9.6GHz
纹波 -
通用封装 QFN
包装方式 卷带包装

XHF-652M+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

XHF-652M+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF滤波器 MINI-CIRCUITS XHF-652M+ XHF-652M+数据手册

XHF-652M+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 199.962
100+ ¥ 188.1124
500+ ¥ 180.7064
1000+ ¥ 174.7816
库存: 1000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1999.62
