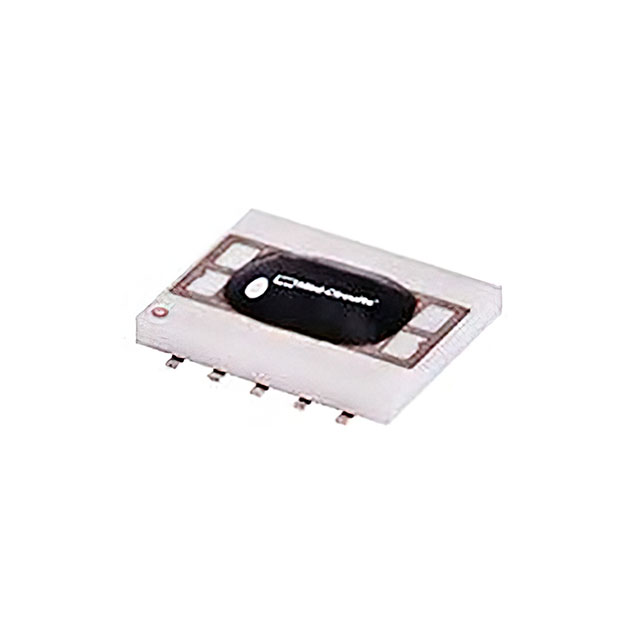

KC2-19+

厂牌: MINI-CIRCUITS
产品描述: 1.1GHz 1.9GHz 贴片安装
供应商型号: KC2-19+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS 其它RF IC和模块​​​​​​ KC2-19+

KC2-19+概述


    产品简介


    本文介绍的是Mini-Circuits公司的频率倍频器产品KC2-19+。KC2-19+是一款适用于无线通信系统的频率倍频器,其主要功能是将输入的射频信号(RF)转换为两倍的输出频率。这款频率倍频器具有低转换损耗、小型化设计等显著优势,广泛应用于合成器和本地振荡器等领域。

    技术参数


    以下是KC2-19+的主要技术参数:
    - 输入频率范围:1100 MHz 至 1900 MHz
    - 输出频率范围:2200 MHz 至 3800 MHz
    - 输入功率范围:5 dBm 至 10 dBm
    - 典型转换损耗:10.5 dB
    - 谐波输出:
    - F1:最大14.6 dBc
    - F2:最大24 dBc
    - F3:最大18 dBc
    - F4:最大30 dBc
    - 操作温度范围:-55°C 至 100°C
    - 存储温度范围:-55°C 至 100°C
    - 封装尺寸:7.62 mm x 6.35 mm x 2.16 mm(厚度)

    产品特点和优势


    KC2-19+的主要特点和优势如下:
    - 低转换损耗:典型转换损耗仅为10.5 dB,确保了高效率的信号转换。
    - LTCC设计:采用低温共烧陶瓷技术,实现低噪声、高可靠性的信号处理。
    - 低剖面设计:厚度仅0.085英寸,适合空间受限的应用场合。
    - 低成本:性价比高,适合大规模生产。

    应用案例和使用建议


    KC2-19+适用于各种需要频率转换的应用,例如合成器和本地振荡器。以下是几个具体的应用实例及使用建议:
    1. 合成器:在无线通信系统中,KC2-19+可用于合成所需的高频信号。为了优化性能,建议在设计时考虑最佳的输入功率和频率组合。
    2. 本地振荡器:在雷达和通信系统中,KC2-19+可以作为本地振荡器使用。为了提高稳定性,建议使用稳压电源和适当的散热措施。

    兼容性和支持


    KC2-19+与市场上常见的射频模块和设备具有良好的兼容性。Mini-Circuits公司提供全面的技术支持和标准保修服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 输入功率过高导致信号失真:
    - 解决方案:调整输入功率至推荐范围内(5 dBm至10 dBm)。
    2. 输出频率不稳定:
    - 解决方案:检查电源稳定性和环境温度,确保符合规格要求。
    3. 谐波输出超标:
    - 解决方案:调整输入频率和功率设置,参考手册中的典型性能数据。

    总结和推荐


    KC2-19+是一款高性能的频率倍频器,具备低转换损耗、低噪声和高可靠性等特点。该产品适用于多种射频应用,尤其是在合成器和本地振荡器方面表现尤为出色。我们强烈推荐KC2-19+给那些需要高效、稳定频率转换的工程设计师和研发团队。

KC2-19+参数

参数
最大工作供电电压 -
最小工作供电电压 -
支持协议 -
最大工作频率 1.9GHz
最小工作频率 1.1GHz
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KC2-19+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

KC2-19+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其它RF IC和模块​​​​​​ MINI-CIRCUITS KC2-19+ KC2-19+数据手册

KC2-19+封装设计

查看详情并下载
Symbol
Footprint
3D Model
