ZFSCJ-2-232-S+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述: 2.3GHz 50Ω 5MHz 贴片安装 31.75mm*31.75mm*19.81mm
供应商型号: 139-ZFSCJ-2-232-S+
供应商: Mouser
标准整包数: 1

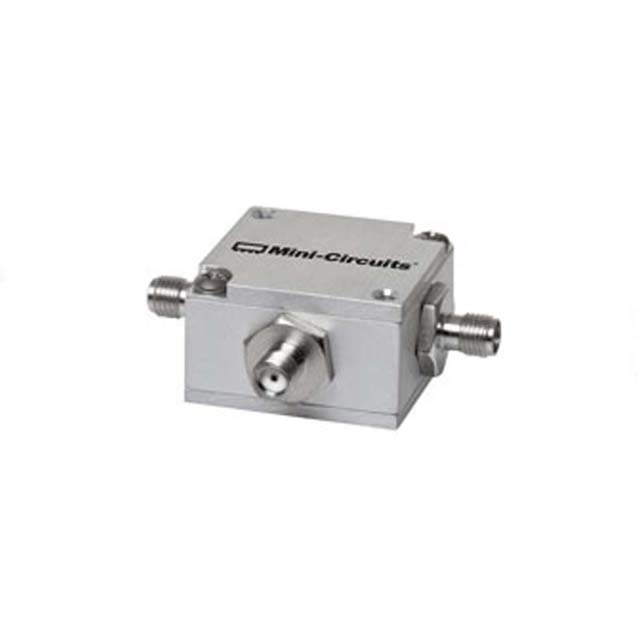

MINI-CIRCUITS RF功分器/合路器 ZFSCJ-2-232-S+

ZFSCJ-2-232-S+概述


    产品简介


    ZFSCJ-2-232-S+ 2 Way-180° 50Ω 5至2300 MHz 功率分配器/合成器 是一款适用于高频通信系统的高性能电子元器件。作为一款宽频带设备,它能够覆盖从5 MHz到2300 MHz的频率范围,并且在某些条件下甚至可以扩展至3000 MHz。这款功率分配器/合成器采用同轴设计,适合于各种射频应用场合,如VHF/UHF通信、蜂窝网络、信号处理、个人通信服务(PCS)及全球定位系统(GPS)。此外,产品符合RoHS标准,确保环保合规性。

    技术参数


    以下是ZFSCJ-2-232-S+的关键技术指标:
    | 参数 | 频率范围 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作频率 | 5-2300 MHz
    | 插入损耗 1.9 | 3.8 | dB |
    | 隔离度 4 dB |
    | 相位不平衡 3 | 6 | 度 |
    | 幅度不平衡 0.2 | 0.6 | dB |
    | 端口S反射系数 1.7 :1 |
    | 端口1-2反射系数 1.9 :1 |
    其他特性包括:
    - 最大输入功率(作为分配器时):0.25 W
    - 操作温度范围:-55°C 至 100°C
    - 存储温度范围:-55°C 至 100°C

    产品特点和优势


    ZFSCJ-2-232-S+ 的主要特点包括:
    1. 宽频带性能:支持5 MHz至2300 MHz的工作频率,某些情况下可扩展至3000 MHz,非常适合多种通信需求。
    2. 卓越的相位平衡性:典型相位不平衡仅为180±3°,保证了信号的一致性。
    3. 优秀的幅度平衡性:典型幅度不平衡仅为0.3 dB,进一步提升了整体性能。
    4. 坚固耐用的设计:屏蔽外壳提高了设备的可靠性和抗干扰能力。
    5. RoHS合规:符合欧盟环保法规,满足现代市场需求。
    这些特点使其成为各类射频电路的理想选择,特别是在对精度和稳定性要求较高的环境中表现出色。

    应用案例和使用建议


    应用案例:
    - 蜂窝网络基站:利用其宽频带特性,实现多频段信号的高效分配。
    - 信号测试系统:通过稳定的相位和幅度平衡性,确保测量结果准确无误。
    - 卫星通信系统:支持高频率下的精确操作,提升传输效率。
    使用建议:
    - 在极端环境下使用时,需注意避免超过规定的温度限制。
    - 对于高功率应用,建议结合外部散热装置以延长使用寿命。
    - 安装过程中应确保连接牢固,避免因接触不良导致性能下降。

    兼容性和支持


    ZFSCJ-2-230-S+ 可与其他符合SMA标准的同轴组件良好兼容,便于集成到现有系统中。Mini-Circuits公司提供全面的技术支持和服务保障,包括详尽的产品文档和技术咨询,帮助客户快速部署并优化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗过高 | 检查连接是否松动;更换老化电缆 |
    | 反射系数不符合预期 | 调整负载阻抗至50Ω;检查接头焊接质量 |
    | 相位不平衡超标 | 确认所有连接均为SMA接口;重新校准仪器 |

    总结和推荐


    综上所述,ZFSCJ-2-232-S+是一款具有广泛适用性的高性能功率分配器/合成器,尤其适合需要高精度、宽频带及稳定性的应用场景。凭借其优异的技术参数和可靠的设计,该产品在市场上具备很强的竞争优势。对于需要高性能射频元件的企业和个人用户而言,这无疑是一个值得信赖的选择。因此,强烈推荐此款产品用于相关项目中。

ZFSCJ-2-232-S+参数

参数
输出阻抗 50Ω
最大插入损耗 -
最大工作频率 2.3GHz
最小工作频率 5MHz
最大电压驻波比 -
长*宽*高 31.75mm*31.75mm*19.81mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ZFSCJ-2-232-S+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ZFSCJ-2-232-S+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF功分器/合路器 MINI-CIRCUITS ZFSCJ-2-232-S+ ZFSCJ-2-232-S+数据手册

ZFSCJ-2-232-S+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 148.5108 ¥ 1355.3096
10+ $ 127.9635 ¥ 1167.7949
30+ $ 126.3255 ¥ 1152.8465
50+ $ 124.677 ¥ 1137.8024
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1355.3
