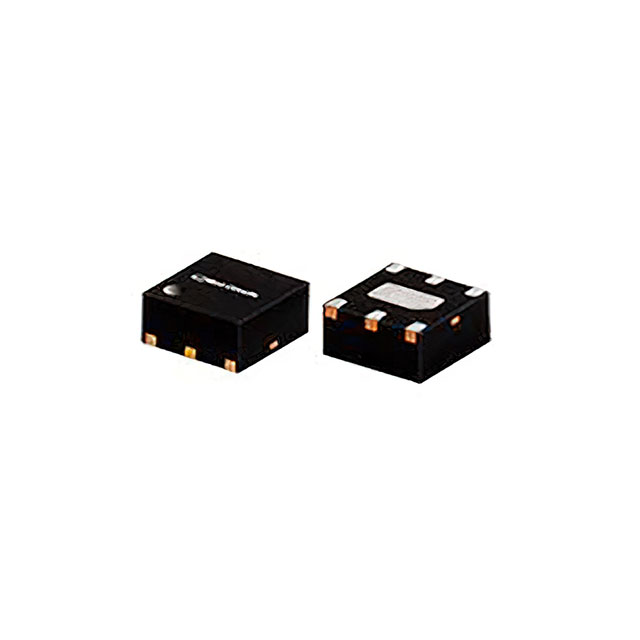

QAT-7+

产品分类: RF衰减器
厂牌: MINI-CIRCUITS
产品描述: 7dB 1.3W 0MHz 50GHz 50Ω TDFN-6(EP) 贴片安装
供应商型号: QAT-7+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS RF衰减器 QAT-7+

QAT-7+概述

    QAT-7+ 固定衰减器:高性能宽频微波精密元件

    产品简介


    QAT-7+是一款使用高度可靠且可重复的GaAs MMIC IPD工艺制造的吸收式固定衰减器。这款衰减器的工作频率范围为DC到50GHz,适用于广泛的应用领域,包括5G、测试与测量、雷达通信、国防和卫星通信等。它采用了专利申请中的技术,具有卓越的衰减准确度和平坦度,同时在整个频段内保持优秀的电压驻波比(VSWR)。

    技术参数


    - 工作频率范围:DC 至 50GHz
    - 衰减值:7dB
    - 电压驻波比(VSWR):
    - 在0.01至5GHz范围内:1.07至1.3:1
    - 在5至10GHz范围内:1.11至1.4:1
    - 在10至20GHz范围内:1.08至1.5:1
    - 在20至30GHz范围内:1.15:1
    - 在30至40GHz范围内:1.29:1
    - 在40至50GHz范围内:1.48:1
    - 输入功率:1.3W(在85°C下降额至1W,在105°C下降额至0.8W)
    - 工作温度范围:-55°C 至 105°C
    - 存储温度范围:-65°C 至 150°C

    产品特点和优势


    1. 宽频带操作:从DC到50GHz,适合各种宽带应用,包括5G基础设施、微波通信、卫星、国防和航空航天、医疗宽带和光学应用。
    2. 小型化设计:采用2x2毫米的MC3000封装,体积小巧,便于安装和使用,相比分立元件设计占用更少的板级空间。
    3. 高功率处理能力:能够处理高达1.3W的输入功率,使得该型号成为高性能应用的理想选择。
    4. 精确的衰减精度和平坦度:在整个工作频率范围内提供稳定的衰减性能,非常适合需要精确控制信号强度的应用场合。

    应用案例和使用建议


    QAT-7+非常适合用于需要高精度和宽频带特性的应用场景。例如,在5G通信系统中,它可以帮助确保信号的稳定传输;在雷达系统中,它可以用于调整信号强度以满足不同需求。对于电路设计师来说,该系列产品的小增量设计使其能够在不重新设计主板的情况下调整衰减值,从而提高设计灵活性。

    兼容性和支持


    QAT-7+采用MC3000塑料封装,端子镀层为磨砂锡。可以采用卷盘式包装标准批量供货,具体数量可以根据客户需求进行调整。该产品还提供了详细的PCB布局建议和评估板,以便用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 如何确定衰减值?
    - 衰减值通过仪表测量得出,并已标注在产品标签上。用户还可以通过S2P文件进一步验证。
    2. 如何应对高温环境下的功率降额?
    - 在高温环境下(如85°C),建议降额使用,最高功率降至1W。在更高温度(如105°C)下,建议降至0.8W。
    3. 如何处理静电敏感元件?
    - 遵循静电放电保护措施,推荐使用防静电包装材料和设备。

    总结和推荐


    QAT-7+是一款高性能、宽频带的固定衰减器,具有优秀的衰减准确度和平坦度及宽泛的工作频率范围。其小巧的尺寸、高功率处理能力和可靠性使其成为各种微波应用的首选。我们强烈推荐这一产品给寻求高性能微波解决方案的设计者和工程师们。

QAT-7+参数

参数
典型衰减 7dB
衰减容差 -
最大工作频率 50GHz
最小工作频率 0MHz
阻抗 50Ω
额定功率 1.3W
通用封装 TDFN-6(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
