首页  >  产品百科  >  RBP-188+

RBP-188+

产品分类: 其他滤波器
厂牌: MINI-CIRCUITS
产品描述: 3dB 100MHz 贴片安装 8.89mm*8.89mm*2.54mm
供应商型号: 139-RBP-188
供应商: Mouser
标准整包数: 1

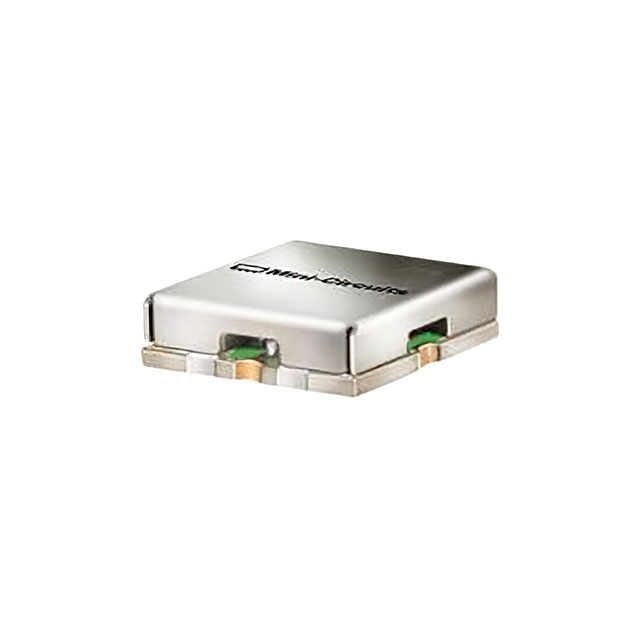

MINI-CIRCUITS 其他滤波器 RBP-188+

RBP-188+概述

    # RBP-188+ 宽带滤波器技术手册解析

    产品简介


    基本介绍
    RBP-188+ 是一款采用表面贴装技术(SMT)制造的小型屏蔽封装宽带滤波器,尺寸仅为 0.35" × 0.35" × 0.10"。它专为移动网络和数字电视应用设计,具有低插入损耗、宽频带特性和高抑制能力的特点。产品适用于高频信号处理领域,如辅助广播、生物医学遥测设备、陆地移动通信及数字电视接收系统。
    主要功能
    - 高抑制:有效衰减杂散信号并拒绝谐波,适用于广泛的频率范围。
    - 低插入损耗:减少信号损失,确保高传输效率。
    - 宽频带特性:覆盖多个频率段,适合多种应用场景。
    - 紧凑设计:小体积便于嵌入到小型化设备中。

    技术参数


    以下是 RBP-188+ 的关键性能指标:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 中心频率 188 MHz |
    | 插入损耗(F1-F2 138-238 MHz) | 1.80 | 2.40 | 3.00 | dB |
    | VSWR(F1-F2 138-238 MHz) 1.38 | 1.92 | :1 |
    | 下止带插入损耗(DC-F3) | 20 | 27 dB |
    | 上止带插入损耗(F4-F5 315-3600 MHz) | 20 | 25 dB |
    | 工作温度范围 | -40 | 25 | 85 | °C |
    其他关键指标包括:
    - 功率输入:0.25 W
    - 存储温度范围:-55°C 至 100°C
    - 符合 RoHS 标准:通过环保认证,满足欧盟 RoHS 指令要求。

    产品特点和优势


    特点
    1. 卓越的近端抑制性能:能够在高频段内提供优异的信号选择性。
    2. 低通带电压驻波比(VSWR):保持通带内的电压驻波比稳定,降低信号反射的风险。
    3. 紧凑设计:0.35" × 0.35" × 0.10" 的尺寸使其易于集成到现代紧凑型电路板设计中。
    优势
    - 高效信号过滤:高抑制能力能够有效去除不需要的信号成分,提高系统信噪比。
    - 稳定性好:在 -40°C 至 85°C 的工作温度范围内表现出色,适合恶劣环境下的应用。
    - 易于集成:兼容标准表面贴装工艺,简化生产流程。

    应用案例和使用建议


    应用案例
    - 数字电视:用于滤除不必要的干扰信号,提升接收质量。
    - 陆地移动通信:提供稳定可靠的信号处理解决方案。
    - 生物医学遥测设备:在医疗领域实现精确的数据采集和传输。
    使用建议
    1. 在安装时,确保滤波器与射频信号路径正确连接,避免不必要的信号失真。
    2. 配合合适的 PCB 布局设计,减少寄生效应对性能的影响。
    3. 在复杂环境中,可以考虑添加保护措施以防止静电放电(ESD)损害。

    兼容性和支持


    兼容性
    RBP-188+ 支持标准表面贴装工艺,可直接焊接于 PCB 板上。此外,其与大多数常见的射频模块和设备兼容,便于集成到现有系统中。
    支持服务
    Mini-Circuits 提供全面的技术支持,包括产品文档下载、样品申请和技术咨询等。同时,产品受 Mini-Circuits 标准有限保修条款保障,用户可通过官方网站查询详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗超出预期 | 确认滤波器安装方向正确,检查 PCB 设计是否合理 |
    | 温度适应性差 | 使用温控箱测试,调整滤波器工作环境 |
    | 回波损耗异常 | 检查接头接触情况,必要时重新焊接 |

    总结和推荐


    综合评估
    RBP-188+ 是一款高性能的宽带滤波器,以其紧凑的设计、优异的滤波性能和宽广的应用范围脱颖而出。它特别适合需要高精度信号处理的场景,如数字电视和移动通信领域。
    推荐结论
    鉴于其出色的技术参数和广泛的应用前景,我们强烈推荐 RBP-188+ 作为高频信号处理的理想选择。无论是研发工程师还是制造商,这款滤波器都能提供卓越的性能和可靠性。

RBP-188+参数

参数
中心频率 -
带宽 100MHz
插入损耗 3dB
长*宽*高 8.89mm*8.89mm*2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RBP-188+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

RBP-188+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他滤波器 MINI-CIRCUITS RBP-188+ RBP-188+数据手册

RBP-188+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.1275 ¥ 212.3274
10+ $ 22.4748 ¥ 189.9121
50+ $ 22.0644 ¥ 186.4442
100+ $ 21.042 ¥ 177.8049
200+ $ 19.698 ¥ 166.4481
500+ $ 18.8685 ¥ 159.4388
库存: 374
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 212.32
