首页  >  产品百科  >  JSW6-33DR+

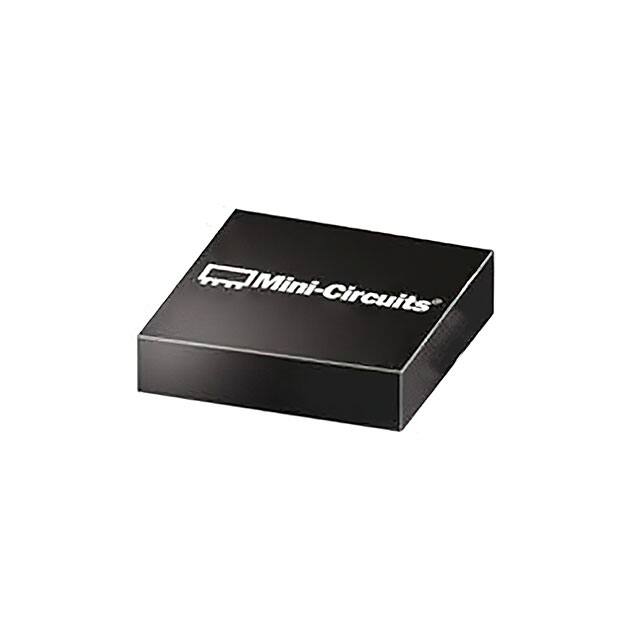

JSW6-33DR+

产品分类: 天线
厂牌: MINI-CIRCUITS
产品描述: 50Ω 5MHz~2.7GHz LGA-14 贴片安装
供应商型号: 139-JSW6-33DR
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 天线 JSW6-33DR+

JSW6-33DR+概述

    SP6T RF Switch JSW6-33DR+ 技术概述

    产品简介


    JSW6-33DR+ 是一款高功率反射型SP6T射频开关,主要用于高频通信系统中。其输出端口在关闭状态下存在反射短路现象,适用于从甚高频(VHF)到2.7GHz的宽频应用。此开关采用硅绝缘体工艺制造,具备高性能、高可靠性等特点,特别适用于空间紧凑且布线密集的电路板设计。

    技术参数


    - 频率范围: 5-2700 MHz
    - 插入损耗:
    - 5-1000 MHz: 0.6至0.8 dB
    - 1000-2000 MHz: 0.6至0.8 dB
    - 2000-2700 MHz: 0.6至0.8 dB
    - 隔离度:
    - 5-1000 MHz: 35至37 dB
    - 1000-2000 MHz: 28至30 dB
    - 2000-2700 MHz: 25至27 dB
    - 输入IP3: 5至500 MHz时为55 dBm,1000至2700 MHz时为59 dBm
    - 关断电流: 在3V电压下为5 μA
    - 工作温度: -40°C 至 +85°C

    产品特点和优势


    1. 宽频操作: 支持从5 MHz到2700 MHz的广泛频率范围,适用于多种高频通信应用。
    2. 高IP3: 55 dBm的典型值有助于减少交调失真,满足数字通信信号的要求。
    3. 低损耗和高功率能力: 插入损耗仅为0.6 dB(1 GHz时),能够处理高达3W的输入功率,非常适合需要高功率的多种应用场景。
    4. 内置驱动器和负电压发生器: 操作仅需单个正电压供应,无需外部直流旁路电容器,简化了设计并减少了成本。

    应用案例和使用建议


    JSW6-33DR+ 主要应用于CATV系统、卫星通信系统、自动测试站和电信系统中。对于设计师而言,在选择此开关时应注意以下几点:
    - 确保供电电压在2.5V到4.8V之间,以避免过高的电流消耗。
    - 选择合适的控制电压来实现所需的切换状态,遵循推荐的应用电路图。
    - 配合使用正确的测试设备进行性能验证,例如Agilent网络分析仪、电源供应器等。

    兼容性和支持


    JSW6-33DR+ 是一款即插即用的组件,与大多数标准射频系统兼容。Mini-Circuits提供了全面的技术支持,包括产品文档、测试指南和售后服务。此外,此产品符合RoHS合规要求,适合环保需求较高的市场。

    常见问题与解决方案


    1. Q: 开关的供电电压范围是多少?
    - A: 供电电压应在2.5V至4.8V之间。如果超出此范围,可能会导致器件损坏。
    2. Q: 如何控制开关的状态?
    - A: 通过控制引脚(Control #1, Control #2, Control #3)的不同组合可以实现开关状态的切换。具体请参阅产品的状态表。
    3. Q: 开关的最大输入功率是多少?
    - A: 最大输入功率为5瓦,但需根据环境温度进行降额使用。85°C时最大降额为2.5瓦。

    总结和推荐


    总体来看,JSW6-33DR+ 高功率反射型SP6T射频开关是一款具有卓越性能和广泛应用前景的产品。它在设计紧凑、宽频操作、低插入损耗和高可靠性等方面表现优异,特别适用于现代高频通信系统中。强烈推荐给对性能和稳定性有较高要求的设计工程师和技术采购人员。

JSW6-33DR+参数

参数
典型天线增益 -
最大电压驻波比 -
带宽 5MHz~2.7GHz
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 -
通用封装 LGA-14
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JSW6-33DR+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

JSW6-33DR+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 天线 MINI-CIRCUITS JSW6-33DR+ JSW6-33DR+数据手册

JSW6-33DR+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.9425 ¥ 193.8641
10+ $ 21.5352 ¥ 181.9724
20+ $ 19.5912 ¥ 165.5456
50+ $ 11.2428 ¥ 95.0017
100+ $ 6.804 ¥ 57.4938
200+ $ 3.8448 ¥ 32.4886
500+ $ 2.7195 ¥ 22.9798
1000+ $ 2.604 ¥ 22.0038
库存: 1159
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 193.86
