首页  >  产品百科  >  BDCA1-7-33+

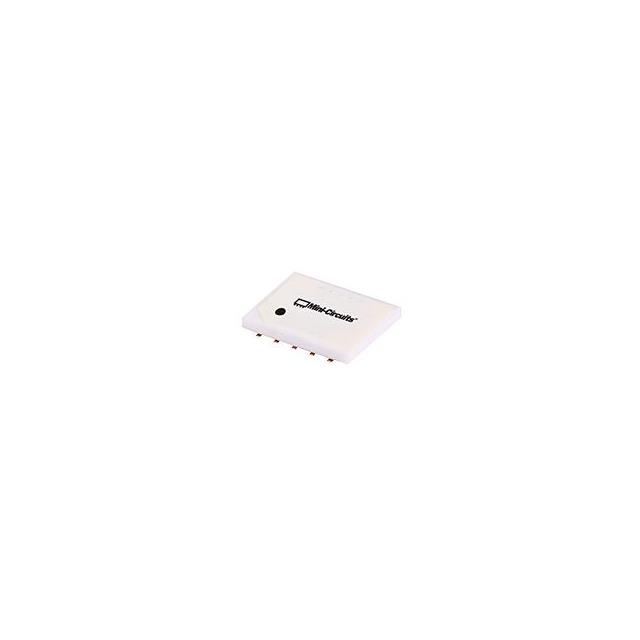

BDCA1-7-33+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述: HIGH POWER BI-DIRECTIONAL COUPLER
供应商型号: 139-BDCA1-7-33+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 其他射频器件 BDCA1-7-33+

BDCA1-7-33+概述

    # Bi-Directional Coupler BDCA1-7-33+ 技术手册

    1. 产品简介


    基本介绍
    Bi-Directional Coupler BDCA1-7-33+ 是一款高性能的双向耦合器,专为宽频带通信应用设计。它支持从 1600 MHz 到 3300 MHz 的频率范围,具有低插入损耗、高隔离度、优异的驻波比(VSWR)和保护功能。产品广泛应用于国防通信、无线通信、工业科学与医学(ISM)领域以及移动卫星通信系统中。
    主要功能
    - 双向功率测量:用于同时监测输入和输出信号。
    - 高精度耦合度:支持 7 dB 的固定耦合度。
    - 超宽工作频率:覆盖 1600 至 3300 MHz 的全频段。
    - 高可靠性:通过严格的性能测试和认证。
    应用领域
    - 国防及航空航天通信系统
    - 商业无线网络设备
    - 医疗成像与诊断设备
    - 卫星通信地面站
    - 工业自动化控制系统

    2. 技术参数


    以下是 BDCA1-7-33+ 的关键性能指标和技术规格:
    | 参数 | 描述 |

    | 频率范围 | 1600 MHz 至 3300 MHz |
    | 主线插入损耗 | 最大 1.8 dB(典型值 <1.6 dB) |
    | 耦合度 | 7 dB ±0.6 dB |
    | 隔离度 | >45 dB |
    | 直通方向直接性 | >30 dB |
    | 反向方向直接性 | >25 dB |
    | 驻波比 (VSWR) | 输入端:≤1.15;输出端:≤1.15 |
    | 工作温度 | -55°C 至 +100°C |
    | 存储温度 | -55°C 至 +100°C |
    | 最大射频功率输入 | 32 W |
    | 封装尺寸 | 7.62 mm × 6.35 mm |
    | 环境保护 | 赫尔密封(Hermetic Seal),符合 RoHS 标准 |

    3. 产品特点和优势


    独特功能
    - 宽频带覆盖:单个设备即可满足多个频段的需求,减少设计复杂性。
    - 卓越性能:插入损耗低、隔离度高、直接性强,确保信号传输质量。
    - 环境适应性:能够在极端温度条件下稳定运行,适合恶劣环境部署。
    - 专利保护:获得美国专利号 7,049,905 的技术保护。
    市场竞争力
    BDCA1-7-33+ 凭借其高集成度、低功耗和可靠性,在高端通信市场中占据领先地位。相较于同类产品,其价格合理且易于集成到现有系统中。

    4. 应用案例和使用建议


    应用案例
    - 在无线基站中,用于监测天线端口和馈线的信号强度。
    - 在雷达系统中,作为信号分配和检测的核心部件。
    - 在医疗成像设备中,用于能量平衡与校准。
    使用建议
    1. 布线设计:建议使用推荐的 PCB 布局图(PL-004),确保连接点的精准度在 ±0.002 英寸内。
    2. 热管理:为防止过热影响性能,可加装散热片或优化通风条件。
    3. 信号屏蔽:建议在安装环境中采用电磁屏蔽措施,以避免外部干扰。

    5. 兼容性和支持


    兼容性
    BDCA1-7-33+ 与主流电路板设计工具完全兼容,并支持多种射频模块连接。此外,其标准接口便于与其他器件集成。
    售后支持
    Mini-Circuits 提供详尽的技术文档和支持服务,涵盖产品选型、应用指导和故障排除等环节。用户可通过官方网站获取完整的《标准条款》。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 主线插入损耗超出预期 | 检查 PCB 布局是否符合建议标准 |
    | 耦合度偏差较大 | 校准仪器设置并重新测量 |
    | 产品过热 | 改善散热设计或降低功耗负荷 |

    7. 总结和推荐


    综合评估
    BDCA1-7-33+ 是一款技术先进、性能可靠的双向耦合器,适用于多种高频通信场景。凭借其宽频带、高隔离度和卓越的驻波比表现,它在国防、无线通信和医疗等领域表现出色。
    推荐意见
    强烈推荐将 BDCA1-7-33+ 用于需要高性能、高可靠性的射频应用场合。对于设计师而言,此产品是实现紧凑设计的理想选择,能有效提升系统的整体效率和稳定性。
    如有进一步需求或疑问,请联系 Mini-Circuits 官方客服,我们随时为您提供技术支持!

BDCA1-7-33+参数

参数
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
最小工作频率 -
包装方式 卷带包装

BDCA1-7-33+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

BDCA1-7-33+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他射频器件 MINI-CIRCUITS BDCA1-7-33+ BDCA1-7-33+数据手册

BDCA1-7-33+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8885 ¥ 58.2078
50+ $ 6.1452 ¥ 51.9269
100+ $ 5.8968 ¥ 49.828
200+ $ 5.6376 ¥ 47.6377
500+ $ 5.25 ¥ 44.3625
1000+ $ 4.8405 ¥ 40.9022
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.2
直接购买
加入购物车
