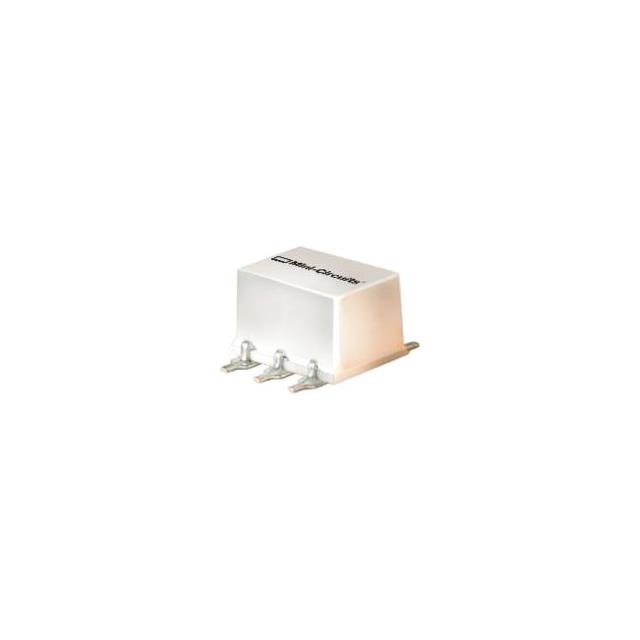

LRPS-2-1+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述: Combiner/Splitter 1-IN 2-OUT 5MHz to 500MHz 6-Pin Case QQQ-130 T/R
供应商型号: LRPS-2-1+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS RF功分器/合路器 LRPS-2-1+

LRPS-2-1+概述


    产品简介


    产品类型: 功率分配器/合成器
    主要功能: 用于在高频范围内实现信号的分配和组合,具有低插入损耗和高隔离度的特点。
    应用领域: VHF/UHF 频段,仪器仪表,通信系统等。

    技术参数


    | 参数 | 规格 |

    | 工作频率范围 | 5-500 MHz |
    | 插入损耗(最大值) | 3.67 dB |
    | 隔离度(典型值) | 33 dB |
    | 相位不平衡(最大值) | 0.6 ° |
    | 幅度不平衡(最大值) | 1.2 dB |
    | 工作温度 | -40°C 至 85°C |
    | 存储温度 | -55°C 至 100°C |
    | 最大输入功率 | 1 W |
    | 内部耗散功率 | 0.125 W |

    产品特点和优势


    - 低插入损耗: 0.3 dB 典型值,确保信号传输过程中损耗最小化。
    - 高隔离度: 33 dB 典型值,能够有效减少信号干扰。
    - 宽频带覆盖: 5-500 MHz 的频率范围,适用于多种高频应用场合。
    - 可靠性高: 符合 RoHS 标准,无铅环保设计。

    应用案例和使用建议


    应用案例
    - 通信系统: 在无线通信基站中作为信号分配和组合的关键组件。
    - 仪器仪表: 用于测量系统的信号分配和检测。
    使用建议
    - 布局建议: 建议采用推荐的 PCB 布局方式(如图所示),确保接地良好,减少外部干扰。
    - 散热管理: 尽量避免长时间高功率运行,防止过热导致内部耗散功率增大。

    兼容性和支持


    - 兼容性: 本产品可与其他符合标准的高频器件配合使用。
    - 支持与维护: 享有 Mini-Circuits 标准有限保修服务。更多信息请访问 Mini-Circuits 官方网站。

    常见问题与解决方案


    1. 问题: 设备频繁出现信号干扰。
    - 解决方案: 检查是否遵循推荐的 PCB 布局,并确保接地良好。
    2. 问题: 产品工作温度超出了规定范围。
    - 解决方案: 确保设备工作在 -40°C 至 85°C 范围内,存储温度在 -55°C 至 100°C 范围内。
    3. 问题: 信号传输损耗较大。
    - 解决方案: 检查是否安装正确,确认接地良好,适当增加屏蔽措施。

    总结和推荐


    该功率分配器/合成器具有出色的低插入损耗和高隔离度,特别适合于 VHF/UHF 频段的应用。其广泛的频率范围和优异的电气性能使其成为众多高频应用的理想选择。综上所述,强烈推荐使用此产品。

LRPS-2-1+参数

参数
最大工作频率 -
最小工作频率 -
最大电压驻波比 -
输出阻抗 -
最大插入损耗 -
长*宽*高 7.87mm(长度)*5.38mm(高度)
安装方式 贴片安装
包装方式 卷带包装

LRPS-2-1+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

LRPS-2-1+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF功分器/合路器 MINI-CIRCUITS LRPS-2-1+ LRPS-2-1+数据手册

LRPS-2-1+封装设计

查看详情并下载
Symbol
Footprint
3D Model
