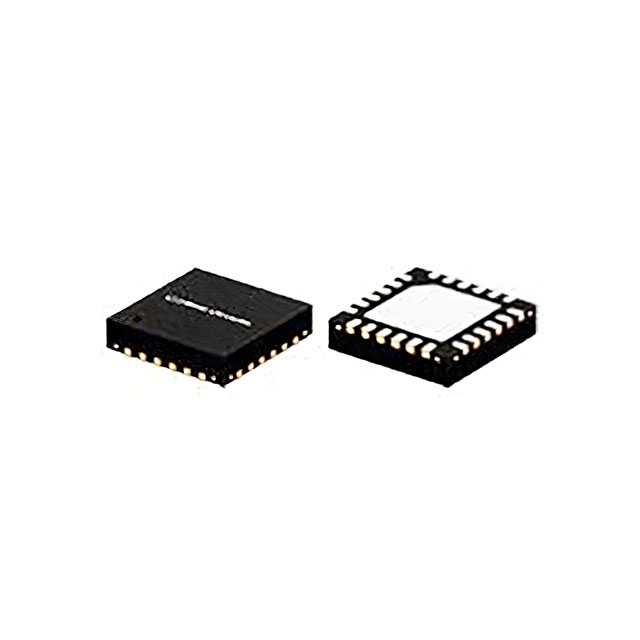

XLF-252H+

产品分类: 其他滤波器
厂牌: MINI-CIRCUITS
产品描述: 2.6dB 2.5GHz 0MHz~2.5GHz VFQFN-24(EP) 贴片安装 4mm*4mm*1mm
供应商型号: 139-XLF-252H
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 其他滤波器 XLF-252H+

XLF-252H+概述

    # Mini-Circuits XLF-252H+ 反射式低通滤波器技术详解

    产品简介


    Mini-Circuits推出的XLF-252H+是一款先进的微波单片集成电路(MMIC)反射式低通滤波器,专为广泛的应用需求设计。该产品采用创新的反射式拓扑结构,在阻止频段内吸收并终止不需要的信号,而不会将信号反射回源端。这种独特的设计突破了传统滤波器的局限性,特别适用于高灵敏度设备及复杂环境下的应用。其核心功能涵盖阻带信号吸收、阻抗匹配和出色的抑制能力,支持频率范围从直流至2500 MHz。
    主要功能
    - 吸收而非反射停止频段内的信号。
    - 提供优异的插入损耗与停止带抑制性能。
    - 匹配50欧姆系统,支持广泛的频率范围。

    应用领域
    - 移动通信设备
    - 工业、科学与医疗(ISM)设备
    - 业余无线电通信
    - 太空操作与研究

    技术参数


    以下是XLF-252H+的核心技术规格,展现了其卓越的性能表现:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | DC | 2500 | MHz |
    | 插入损耗(典型值) | 1.2 | 2.6 | dB |
    | 阻带抑制 | 29 | 44 | dB |
    | 温度稳定性 | ±0.3 dB |
    | 最大RF功率输入(通带)| 7.9 W |
    | 最大RF功率输入(阻带)| 1.58 W |
    工作环境
    - 操作温度范围:-55°C 至 +105°C
    - 储存温度范围:-65°C 至 +150°C
    封装尺寸
    - 尺寸:4 mm × 4 mm
    - 封装类型:DG1847塑料封装,带有接地引脚和裸露散热焊盘。

    产品特点和优势


    XLF-252H+的独特技术优势使其成为高性能滤波器的理想选择:
    1. 反射式技术:吸收停止频段内的信号,避免了传统滤波器的反射问题,显著提升系统的动态范围。
    2. 阻抗匹配:在所有频段内保持良好的50欧姆匹配,便于与高增益宽带放大器集成。
    3. 稳定性与可靠性:经过温度稳定性测试,确保在宽温范围内性能稳定。
    4. 小型化设计:紧凑的4×4毫米封装,适合空间受限的应用场景。
    5. 专利保护:受到多项美国及国际专利保护,包括US 8,392,495;9,705,467及中国专利201080014266.1。
    应用案例与使用建议
    应用案例
    1. 移动通信设备:用于降低干扰信号的影响,提升整体信噪比。
    2. 雷达与测控系统:通过吸收无用频段的信号,减少杂波干扰。
    3. 卫星通信:确保卫星接收机免受强信号干扰,提高接收质量。
    使用建议
    - 在高功率应用中,需考虑热管理措施以避免过热。
    - 优化PCB布局,确保接地层完整覆盖以降低寄生效应。
    - 结合其他滤波组件使用时,注意频率规划,避免频率重叠导致性能下降。

    兼容性和支持


    XLF-252H+支持标准的表面贴装工艺,可轻松融入现有设计中。此外,Mini-Circuits提供了详尽的技术文档和支持服务,包括应用笔记、S参数文件下载以及评估板支持,方便用户快速验证和集成产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗异常增大 | 检查焊盘焊接质量,确保良好接触 |
    | 热管理不足导致性能下降 | 添加散热片或改善散热设计 |
    | 频率响应不符合预期 | 校验实际工作频率是否超出额定范围 |
    总结与推荐
    Mini-Circuits XLF-252H+是一款兼具高性能和高可靠性的反射式低通滤波器,特别适合对动态范围要求高的应用场景。凭借其创新的反射吸收技术、卓越的阻带抑制能力和紧凑的封装设计,它无疑是同类产品中的佼佼者。强烈推荐在需要高性能滤波的移动通信、航天及工业环境中使用此款产品。
    如果您正在寻找一款能够有效降低信号干扰、提升系统性能的滤波器解决方案,XLF-252H+将是您的理想选择!

XLF-252H+参数

参数
带宽 0MHz~2.5GHz
插入损耗 2.6dB
中心频率 2.5GHz
长*宽*高 4mm*4mm*1mm
通用封装 VFQFN-24(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XLF-252H+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

XLF-252H+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他滤波器 MINI-CIRCUITS XLF-252H+ XLF-252H+数据手册

XLF-252H+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.9885 ¥ 194.2528
20+ $ 19.5912 ¥ 165.5456
50+ $ 17.6256 ¥ 148.9363
100+ $ 16.485 ¥ 139.2983
200+ $ 15.1725 ¥ 128.2076
500+ $ 14.826 ¥ 125.2797
库存: 41
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 194.25
