TC1-42+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 50Ω 8.85dB 3° 250KHz 400MHz 3dB 50Ω SMD-5P 贴片安装 3.81mm(长度)*4.06mm(高度)
供应商型号: 139-TC1-42
供应商: Mouser
标准整包数: 1

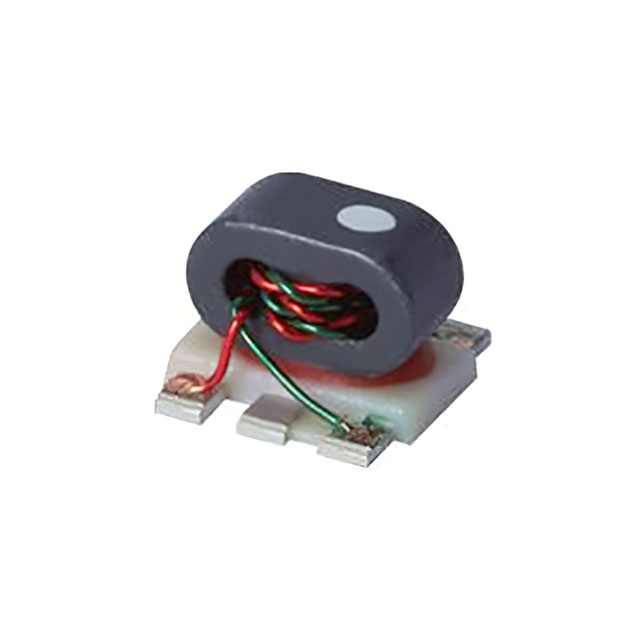

MINI-CIRCUITS 巴伦(balun) TC1-42+

TC1-42+概述

    RF Transformer TC1-42+ 技术手册解析

    1. 产品简介


    RF Transformer(射频变压器)是一种用于传输和变换射频信号的关键电子元件。TC1-42+ 是一款表面贴装型射频变压器,适用于平衡到非平衡信号转换以及推挽放大器等场景。它设计为双绕组结构,主要用于处理50欧姆阻抗的射频信号,工作频率范围从0.25 MHz到400 MHz。这款产品以其高精度、良好的电气特性和耐用性著称,在通信、雷达、无线设备和测试仪器等领域具有广泛的应用前景。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 阻抗比 | 1 1 | Ω |
    | 工作频率范围 | 0.25 400 | MHz |
    | 插入损耗(典型) | 0.25-400 | 0.3 dB |
    | 插入损耗(典型) | 0.7-150 | 0.1 dB |
    | 配置 | CONFIG. C|
    | 工作温度范围 | -40 85 | °C |
    | 存储温度范围 | -55 100 | °C |
    | 射频功率额定值 0.25 | W |
    | 直流电流额定值 30 | mA |

    3. 产品特点和优势


    - 塑料基座与焊锡引脚:采用塑料封装,确保长期稳定性和耐用性,且易于焊接安装。
    - 卓越的幅度和相位不平衡度:幅度不平衡度典型值为0.2 dB,相位不平衡度典型值为3°,保证了信号质量。
    - 可水洗特性:适合需要进行水基清洗工艺的产品,提高了生产效率。
    - 多用途应用:适合用于平衡到非平衡转换及推挽放大器等关键电路中。

    4. 应用案例和使用建议


    应用案例:
    - 通信系统中的射频信号传输;
    - 无线传感器网络节点的信号增强;
    - 军事雷达设备中的信号转换。
    使用建议:
    - 在高频段使用时,确保布线布局合理,减少寄生电容的影响。
    - 避免在超过工作温度范围条件下长时间运行,以延长使用寿命。
    - 若需要更高射频功率传输,建议配合其他射频元件一起使用,避免过载损坏。

    5. 兼容性和支持


    TC1-42+ 支持标准的表面贴装工艺,并符合行业通用的PCB设计规范。厂商提供全面的技术文档和支持服务,包括PCB布局指南和焊接工艺指导。对于配套使用的模块化测试工具,建议参考Demo Board MCL P/N: TB-77的具体设计。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗偏高 | 检查连接是否良好,避免接触不良或焊接不良。 |
    | 热稳定性差 | 确保工作温度在允许范围内,并改善散热措施。 |
    | 无法正常工作 | 检查电源电压是否符合要求,并重新检查电路接线。|

    7. 总结和推荐


    总结:TC1-42+ 射频变压器凭借其高精度的幅度和相位特性、良好的可操作性和耐用性,在通信和电子工程领域表现优异。它能够在广泛的频率范围内提供稳定的信号传输能力,同时支持多种应用场景。
    推荐:强烈推荐此产品给需要高性能射频信号处理的设计师和技术人员。无论是在实验室开发还是工业部署阶段,TC1-42+ 都能提供可靠的支持和出色的性能表现。

TC1-42+参数

参数
相位差
最大插入损耗 3dB
最大工作频率 400MHz
振幅差 -
共模抑制比CMRR -
最小工作频率 250KHz
平衡端口阻抗 50Ω
回波损耗 8.85dB
不平衡端口阻抗 50Ω
长*宽*高 3.81mm(长度)*4.06mm(高度)
通用封装 SMD-5P
安装方式 贴片安装
包装方式 卷带包装

TC1-42+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

TC1-42+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 巴伦(balun) MINI-CIRCUITS TC1-42+ TC1-42+数据手册

TC1-42+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.278 ¥ 36.1491
50+ $ 2.9376 ¥ 24.8227
500+ $ 2.4948 ¥ 21.0811
2000+ $ 1.827 ¥ 15.4382
库存: 830
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.14
