QAT-0+

产品分类: RF衰减器
厂牌: MINI-CIRCUITS
产品描述: 0dB 2W 0MHz 50GHz 50Ω TDFN-6(EP) 贴片安装 2mm(长度)*2mm(宽度)
供应商型号: QAT-0+
供应商: 云汉优选
标准整包数: 1

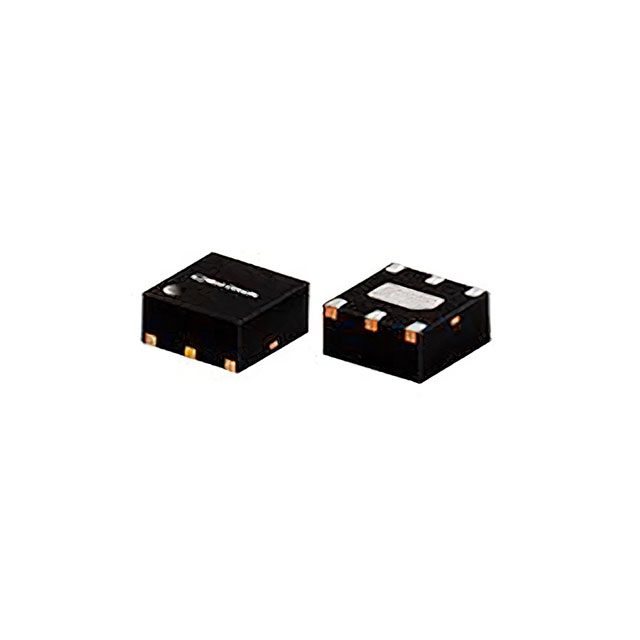

MINI-CIRCUITS RF衰减器 QAT-0+

QAT-0+概述

    # QAT-0+ 吸收式固定衰减器技术手册

    产品简介


    QAT-0+ 系列吸收式固定衰减器是采用高度可靠且可重复的GaAs MMIC IPD工艺制造的一系列产品。这些器件的工作频率范围从直流(DC)到50 GHz,具有出色的衰减精度和平坦度,并在整个频段内保持优异的电压驻波比(VSWR)。QAT-0+系列在输入功率高达2 W的情况下仍能稳定运行,使其成为5G测试与测量、雷达通信、国防、卫星通信、医疗宽带和光学应用等多个领域的理想选择。

    技术参数


    以下是QAT-0+型号的主要技术参数:
    - 工作频率范围:从DC到50 GHz
    - 衰减量:0 dB, 1 dB, 2 dB, 3 dB, 4 dB, 5 dB, 6 dB, 7 dB, 8 dB, 9 dB, 10 dB, 12 dB, 15 dB, 20 dB, 30 dB
    - 电压驻波比(VSWR):典型值为1.35:1(25 GHz)
    - 输入功率:最大2 W
    - 封装尺寸:2 mm x 2 mm
    - 封装样式:MC3000

    产品特点和优势


    - 宽频带操作:从DC到50 GHz,支持各种广泛应用。
    - 小尺寸:2 mm x 2 mm,占用空间小,便于集成。
    - 高功率处理能力:最高可达2 W,适用于大功率应用场景。
    - 多种衰减值:提供多个衰减值选项,允许电路设计师根据需要调整衰减值,无需主板重新设计。
    - 低电感和良好的热路径:采用MCLP封装,实现低电感和良好的热传导,确保高可靠性。

    应用案例和使用建议


    应用案例
    - 5G测试与测量:适用于5G通信系统的测试和验证。
    - 雷达通信:可用于雷达系统中的信号衰减。
    - 国防和航天:适用于军用和航天领域的信号控制和处理。
    - 卫星通信:确保卫星通信系统中的信号处理。
    使用建议
    - 在高频应用中,建议在电路设计时考虑器件的热管理,以避免因高温导致的性能下降。
    - 对于衰减量的选择,建议根据具体应用需求进行选择,并适当预留裕量。
    - 在高温环境下使用时,注意输入功率的最大限制(85°C时为1 W,105°C时为0.6 W),避免超过额定值。

    兼容性和支持


    - 兼容性:QAT-0+与其他同类器件相比,具有更广泛的频率范围和更高的输入功率处理能力,易于与其他标准电路接口兼容。
    - 支持:厂商提供了详细的电气规范和性能数据,可以通过厂商官网获取更多技术支持信息。

    常见问题与解决方案


    - 问题1:在高频应用中,VSWR偏高。
    - 解决方法:检查电路布局是否合理,确保接地良好;考虑增加旁路电容以改善高频特性。
    - 问题2:在高温环境下,器件性能下降。
    - 解决方法:在设计中加入有效的散热措施,如散热片或散热风扇;确保工作温度不超过器件的最大额定值。

    总结和推荐


    QAT-0+ 系列吸收式固定衰减器以其宽频带操作、高功率处理能力和小尺寸等显著特点,在多种应用领域中表现出色。它不仅能够满足高频和高功率应用的需求,还具备优异的稳定性。因此,对于需要高性能衰减器的应用场景,QAT-0+ 是一个值得推荐的选择。

QAT-0+参数

参数
额定功率 2W
典型衰减 0dB
衰减容差 -
最大工作频率 50GHz
最小工作频率 0MHz
阻抗 50Ω
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 TDFN-6(EP)
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

QAT-0+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

QAT-0+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF衰减器 MINI-CIRCUITS QAT-0+ QAT-0+数据手册

QAT-0+封装设计

查看详情并下载
Symbol
Footprint
3D Model
