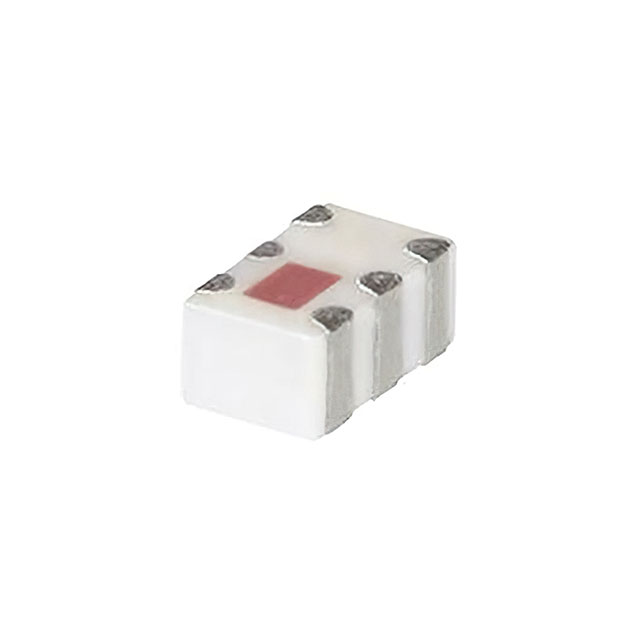

QCS-592+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述: 5.9GHz 50Ω 3.1GHz 0805 2mm*1.25mm*1.07mm
供应商型号: QCS-592+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS RF功分器/合路器 QCS-592+

QCS-592+概述

    电子元器件产品技术手册

    产品简介


    Mini-Circuits新推出的90°功率分割器QCS-592+,提供了一个领先的带宽和尺寸结合的产品。它是一个2路90°功率分割器,专为3100至5900MHz频率范围内的应用设计。此产品适用于各种系统和子系统的构建,如平衡放大器、相位移器、调制器、衰减器、WiMax、WiFi和ISM应用。

    技术参数


    QCS-592+的关键技术参数如下:
    - 频率范围:3100到5900MHz
    - 插入损耗(平均):在3100-3300MHz范围内为0.5-0.7dB,在3300-3600MHz范围内为0.5-0.7dB,依此类推,最高可达1.0dB。
    - 隔离度:在3100-3300MHz范围内为19-25dB,其他频率范围内在16-28dB之间变化。
    - 幅度不平衡:在3100-3300MHz范围内为1.0-1.4dB,其他频率范围内在0.5-1.1dB之间变化。
    - 相位不平衡:在3100-3300MHz范围内为2.0-5.0°,其他频率范围内保持在2.0-5.0°之间。
    - 电压驻波比(VSWR):3100-5900MHz范围内的VSWR为1.2:1。
    - 工作温度:-55°C至100°C
    - 储存温度:-55°C至100°C
    - 输入功率:作为分割器时最大15W(在100°C环境下线性降额至7W)

    产品特点和优势


    - 小型化设计:采用EIA-0805封装,尺寸仅为2.0mm x 1.25mm,有助于减少系统寄生效应,简化布局。
    - 低相位和幅度不平衡:相位不平衡通常小于5.0°,幅度不平衡通常小于1.4dB,适用于高集成组件,如图像拒收混频器、单边带调制器、相位移器、可变衰减器和平衡放大器。
    - 高功率处理能力:最大功率处理能力为8W,LTCC构造使其成为一个坚固耐用的产品,适用于发射路径或接收路径。

    应用案例和使用建议


    QCS-592+广泛应用于各种高频无线通信设备,如WiMax、WiFi和ISM频段。对于需要高集成度和稳定性能的应用场合,QCS-592+提供了可靠的选择。为了更好地利用其性能,建议在布局设计时注意减少寄生效应的影响,例如通过合理的电路板走线和接地设计。

    兼容性和支持


    QCS-592+支持标准的工业封装和连接方式,兼容多种不同的电路板设计。Mini-Circuits提供标准的有限保修和条件条款,用户可以访问官网获取更多详情。此外,Mini-Circuits还提供了详细的示范板和布局建议,帮助用户快速集成到现有系统中。

    常见问题与解决方案


    - 问题:如何确定QCS-592+是否适合我的应用?
    - 解决方案:首先确认应用的频率范围和所需功率处理能力是否在QCS-592+的技术参数范围内。通过查阅相关规格书和技术文档来验证具体要求。
    - 问题:QCS-592+的最大功率是多少?
    - 解决方案:作为功率分割器时,最大输入功率为15W,在100°C环境下需线性降额至7W。

    总结和推荐


    QCS-592+是一款具备高功率处理能力和良好性能的2路90°功率分割器,尤其适合对尺寸和性能有严格要求的应用场合。其独特的设计和出色的性能使得它在众多同类产品中脱颖而出。总的来说,我们强烈推荐此产品用于需要高精度和高可靠性电子系统的设计中。

QCS-592+参数

参数
最大工作频率 5.9GHz
最小工作频率 3.1GHz
最大电压驻波比 -
输出阻抗 50Ω
最大插入损耗 -
长*宽*高 2mm*1.25mm*1.07mm
通用封装 0805
应用等级 工业级
零件状态 在售
包装方式 卷带包装
