RLP-190+

产品分类: 其他滤波器
厂牌: MINI-CIRCUITS
产品描述: 190MHz 0MHz~190MHz 贴片安装 8.89mm*8.89mm*2.54mm
供应商型号: 139-RLP-190
供应商: Mouser
标准整包数: 1

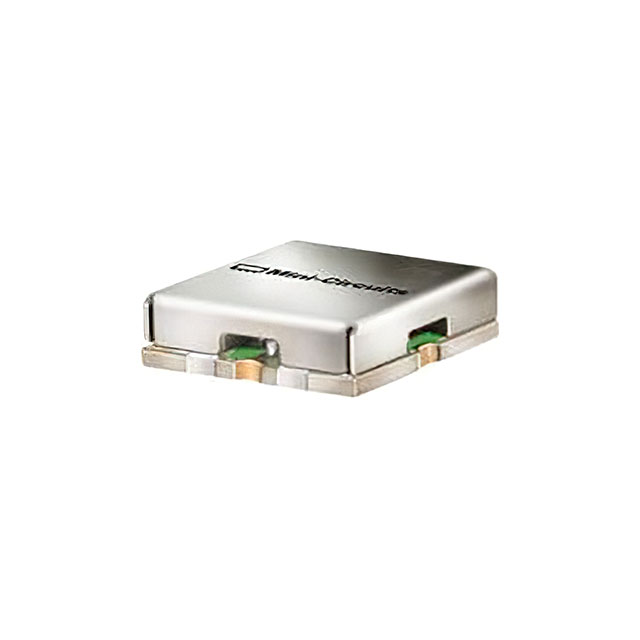

MINI-CIRCUITS 其他滤波器 RLP-190+

RLP-190+概述

    RLP-190+ 低通滤波器技术手册解析

    产品简介


    RLP-190+ 是一款高性能的低通滤波器,专为无线通信领域设计。它具备出色的插入损耗特性和优异的驻波比(VSWR),能够有效地抑制高频干扰信号,广泛应用于无线通信、接收机/发射机及电视分配系统中。其主要功能是将输入信号中的低频分量传递至输出端,同时阻止高频分量通过。

    技术参数


    - 工作温度范围: 操作温度:-40°C 至 85°C;存储温度:-55°C 至 100°C
    - 最大射频功率输入: 0.5W
    - 输入阻抗: 50Ω
    - 频率响应范围: DC 至 190 MHz
    - 典型插入损耗: 在通带内小于2 dB,在截止频率220 MHz时开始显著增加
    - 典型回波损耗: 在通带内大于1.1:1

    产品特点和优势


    RLP-190+ 的设计重点在于高选择性和快速衰减。以下是其核心优势:
    - 高排斥率确保了对非目标频率的有效屏蔽。
    - 锐利的插入损耗滚降曲线,提供了清晰的频率分割能力。
    - 出色的电压驻波比(VSWR),保证了系统的稳定性和可靠性。
    - 支持水洗工艺,便于后续制造流程中的清洁处理。

    应用案例和使用建议


    RLP-190+ 已成功应用于多种无线通信设备中,如移动基站、卫星接收器等。在这些应用场景下,RLP-190+ 能够有效过滤掉不必要的高频噪声,提升信号质量。建议在安装过程中遵循官方提供的布局指南,并确保焊盘公差控制在±0.002范围内,以达到最佳性能。

    兼容性和支持


    此款滤波器适用于任何需要低通滤波功能的设计,并且可以无缝集成到现有的电路板上。Mini-Circuits 提供全面的技术支持和售后服务,包括在线文档资源、样品申请和技术咨询。

    常见问题与解决方案


    - 问题: 设备启动后出现异常发热现象。
    解决方案: 检查电源供应是否正常,确认供电电压不超过规定值。
    - 问题: 输出信号强度下降明显。
    解决方案: 校验接线是否正确连接,必要时更换滤波器重新测试。

    总结和推荐


    综上所述,RLP-190+ 是一款性能卓越、应用广泛的低通滤波器。凭借其先进的技术指标和实用的应用价值,非常适合用于高端电子设备的开发与生产。如果您正在寻找一款既能满足严格要求又能简化设计流程的产品,RLP-190+ 绝对值得考虑!

RLP-190+参数

参数
带宽 0MHz~190MHz
插入损耗 -
中心频率 190MHz
长*宽*高 8.89mm*8.89mm*2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RLP-190+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

RLP-190+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他滤波器 MINI-CIRCUITS RLP-190+ RLP-190+数据手册

RLP-190+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.536 ¥ 124.0575
10+ $ 13.0248 ¥ 111.1602
50+ $ 12.2256 ¥ 104.3394
100+ $ 11.394 ¥ 97.2421
200+ $ 9.513 ¥ 81.1887
500+ $ 9.114 ¥ 77.7834
库存: 516
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 124.05
