KAT-4+

产品分类: RF衰减器
厂牌: MINI-CIRCUITS
产品描述: 4dB 1.7W 0MHz 43.5GHz 50Ω CASE MC-1630-1 贴片安装
供应商型号: KAT-4+
供应商: 云汉优选
标准整包数: 1

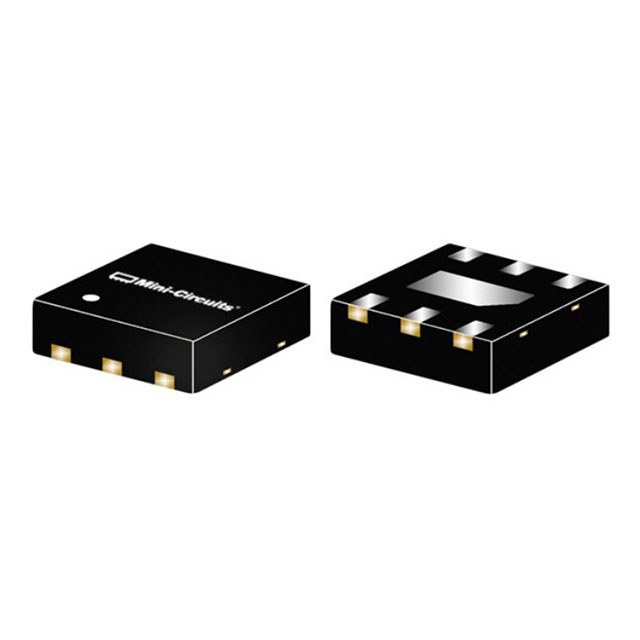

MINI-CIRCUITS RF衰减器 KAT-4+

KAT-4+概述

    # KAT-4+ 固定衰减器技术手册

    产品简介


    KAT-4+ 是一款使用高度可靠且可重复制造的GaAs MMIC IPD工艺制作的吸收式固定衰减器。它适用于从直流到43.5 GHz的宽频带操作,特别适用于5G、测试测量、雷达通信、国防等领域。KAT-4+ 具有出色的衰减精度和平坦度,以及在整个频段内优异的电压驻波比(VSWR),并且能够承受高达1.7 W的输入功率,使其成为广泛应用于各种场合的理想选择。

    技术参数


    以下是KAT-4+ 的关键技术和性能参数:
    | 参数 | 条件 (GHz) | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 | 直流 - 43.5 GHz
    | 衰减 (dB) | 0.01 - 5 | 3.6 | 3.9 | 4.4
    5 - 10 | 3.6 | 3.9 | 4.4
    10 - 20 | 3.5 | 3.9 | 4.7
    20 - 30 | 3.5 | 4.0 | 5.0
    30 - 40 4.0
    40 - 43.5 3.4
    | 电压驻波比 (VSWR) | 0.01 - 5 1.11 | 1.4 | :1 |
    5 - 10 1.12 | 1.5 | :1 |
    10 - 20 1.21 | 1.9 | :1 |
    20 - 30 1.35 :1 |
    30 - 40 1.52 :1 |
    40 - 43.5 1.75 :1 |

    产品特点和优势


    - 超宽频带:从直流到43.5 GHz,能够覆盖广泛的频率需求。
    - 高功率处理能力:最大输入功率可达1.7 W,适合高强度应用场景。
    - 小型封装:2 mm x 2 mm 封装尺寸,易于安装和使用。
    - 卓越的VSWR性能:典型值为1.2:1,确保信号传输的高效稳定。
    - 多样化的衰减值选择:提供多种固定衰减值选项,方便电路设计调整。

    应用案例和使用建议


    KAT-4+ 可广泛应用于以下几个领域:
    - 5G通信:为无线基础设施提供精确稳定的信号衰减控制。
    - 测试测量:用于测试设备,确保测量结果的准确性和可靠性。
    - 雷达系统:用于信号的精确控制,提高雷达系统的检测精度。
    - 卫星通信:确保通信链路的稳定性和可靠性。
    - 医疗宽带和光学应用:在这些高频应用中提供高性能的信号衰减控制。
    使用建议
    在具体应用中,建议根据具体频率范围和衰减需求选择合适的衰减值,以获得最佳性能。同时,注意确保正确的接地连接,避免信号干扰。

    兼容性和支持


    KAT-4+ 可与大多数标准的射频测试设备和系统兼容。Mini-Circuits公司提供了详尽的技术文档和支持服务,包括布局设计建议、评估板和技术支持。如果需要进一步的技术指导或购买信息,可以访问官方网站获取更多信息。

    常见问题与解决方案


    问题1:产品过热怎么办?
    解决方案:确保正确接地和良好的散热条件,必要时可采用散热片或其他散热措施。
    问题2:衰减值不准确怎么办?
    解决方案:检查安装和连接是否正确,重新校准测试设备,确保测量结果的准确性。
    问题3:电压驻波比异常怎么办?
    解决方案:检查接地连接,重新检查测试设备的配置,确保测试条件的一致性。

    总结和推荐


    综上所述,KAT-4+ 固定衰减器以其超宽频带、高功率处理能力和卓越的性能表现,在多个高频应用场景中具有显著的优势。特别是其小型化封装和易于安装的特点,使得它在现代通信系统中成为一种理想的选择。强烈推荐在相关应用中选用KAT-4+。
    如有任何疑问或需要技术支持,建议联系Mini-Circuits公司的官方客服获取更多帮助。

KAT-4+参数

参数
衰减容差 -
最大工作频率 43.5GHz
最小工作频率 0MHz
阻抗 50Ω
额定功率 1.7W
典型衰减 4dB
通用封装 CASE MC-1630-1
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KAT-4+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

KAT-4+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF衰减器 MINI-CIRCUITS KAT-4+ KAT-4+数据手册

KAT-4+封装设计

查看详情并下载
Symbol
Footprint
3D Model
