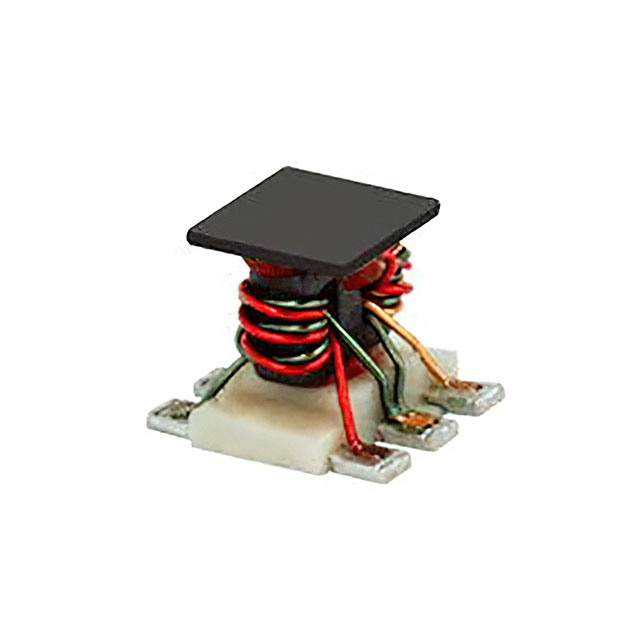

TCM1-63AX-2+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 50Ω 9.42dB 8° 10MHz 6GHz 2.5dB 50Ω SMD 贴片安装
供应商型号: 139-TCM1-63AX-2
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 巴伦(balun) TCM1-63AX-2+

TCM1-63AX-2+概述

    电子元器件产品技术手册解析:RF Transformer TCM1-63AX-2+

    产品简介


    RF Transformer TCM1-63AX-2+ 是一款用于表面贴装(Surface Mount)的高性能射频变压器,主要应用于模拟信号处理领域。该产品通过独特的设计和先进的制造工艺,提供卓越的宽带性能和稳定性,广泛适用于多种无线通信系统,如LTE、蜂窝网络、PCS、UMTS、WiFi和WiMAX等。此外,它可与Analog Devices的ADL5380、ADL5801/02等器件协同工作,实现高效能的差分调制解调器和主动混频器功能。

    技术参数


    以下是RF Transformer TCM1-63AX-2+的关键技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 阻抗比 | - | 1 | - | - |
    | 工作频率范围 | 10 | - | 6000 | MHz |
    | 插入损耗 | 1.3 | 2.5 | - | dB |
    | 幅度不平衡 | - | 0.5 | - | dB |
    | 相位不平衡 | - | 8 | - | 度 |
    此外,该产品的工作温度范围为-40°C至85°C,存储温度范围为-55°C至100°C,最大RF功率为0.2W,最大直流电流为30mA。

    产品特点和优势


    RF Transformer TCM1-63AX-2+ 的核心优势在于其卓越的宽带性能和高可靠性。具体特点包括:
    - 超宽频带覆盖:频率范围从10 MHz到6000 MHz,适用于各种通信频段。
    - 平坦插入损耗:在全频带范围内保持稳定的插入损耗,确保信号传输质量。
    - 良好的回波损耗:减少了信号反射,提高了系统的整体效率。
    - 环保设计:符合RoHS标准,可进行水洗,便于生产过程中的清洁处理。
    - 专利保护:受美国专利9,071,229 B1保护,确保技术和设计的独特性。

    应用案例和使用建议


    该产品在多个领域有着广泛的应用,例如:
    - 差分调制解调器:用于模拟信号的调制和解调。
    - 宽带推挽放大器:提高信号的功率和增益。
    - 无线通信系统:支持LTE、蜂窝网络、WiFi等多种无线通信标准。
    使用建议:
    - 在设计电路时,确保正确的阻抗匹配以获得最佳性能。
    - 使用推荐的PCB布局和焊盘图案,以减少寄生效应。
    - 定期检查产品的焊接质量和连接状态,确保长期稳定运行。

    兼容性和支持


    RF Transformer TCM1-63AX-2+ 可与其他电子元器件无缝集成,提供卓越的兼容性。制造商Mini-Circuits提供了详尽的技术支持和售后服务,包括产品保修、在线资源和客户支持服务。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    1. 插入损耗异常
    - 检查连接点是否有氧化或损坏。
    - 确保焊接质量良好,避免虚焊。
    2. 相位不平衡过大
    - 检查PCB布局是否合理。
    - 调整外部元件参数以优化性能。
    3. 回波损耗不佳
    - 确保阻抗匹配正确。
    - 使用屏蔽措施减少外部干扰。

    总结和推荐


    总体而言,RF Transformer TCM1-63AX-2+ 是一款性能优异、用途广泛的电子元器件。其超宽频带覆盖、稳定性能和环保设计使其成为现代通信系统中的理想选择。对于需要高性能射频组件的设计工程师来说,这款产品无疑是一个值得信赖的选择。强烈推荐在各类无线通信和信号处理项目中采用此产品。

TCM1-63AX-2+参数

参数
最大插入损耗 2.5dB
回波损耗 9.42dB
振幅差 -
相位差
共模抑制比CMRR -
平衡端口阻抗 50Ω
最大工作频率 6GHz
最小工作频率 10MHz
不平衡端口阻抗 50Ω
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
