3124-2-00-15-00-00-08-0

厂牌: MILL-MAX
产品描述: Contact PIN Solder ST Swage Mount Bulk
供应商型号: 575-3124200150000
供应商: Mouser
标准整包数: 1

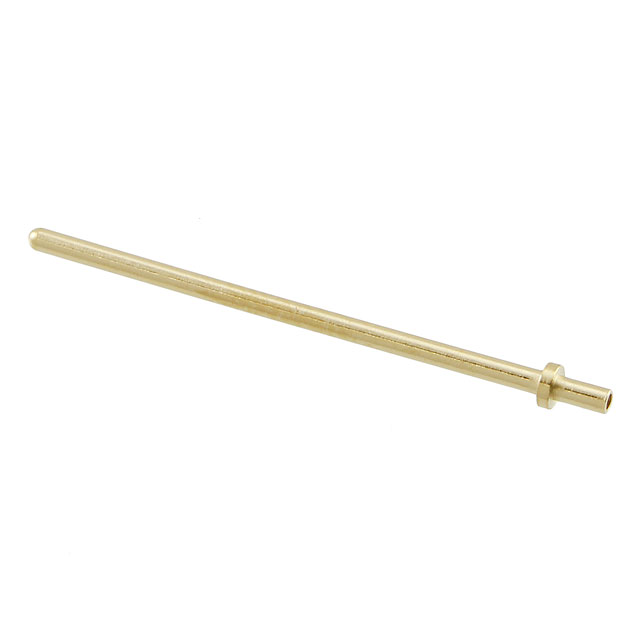

MILL-MAX 端子 - PC 引脚/单接线柱连接器 3124-2-00-15-00-00-08-0

3124-2-00-15-00-00-08-0概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文讨论的是Mill-Max Mfg. Corp.的印刷电路板插针(Male PCB Pins),这些插针广泛应用于各类电子产品中,如消费电子、工业自动化和通信设备。它们主要用于实现电路板之间的物理连接,确保信号的可靠传输。此产品系列包括多种型号,旨在满足不同的设计需求。

    2. 技术参数


    以下是针对Mill-Max Mfg. Corp.印刷电路板插针的技术规格汇总:
    | 参数名称 | 规格范围 |

    | 针体材料 | 黄铜合金360,半硬状态(非压装型为退火状态) |
    | 尺寸 | 毫米 |
    | 长度公差 | ±0.13毫米 |
    | 直径公差 | ±0.051毫米 |
    | 角度公差 | ±2° |
    | 钢针直径 | 0.51 - 2.54mm |
    | 焊接孔直径 | 0.64 - 1.83mm |
    | 压入孔直径 | 0.99 - 1.78mm |
    | 板厚 | 0.79 - 2.87mm |
    | RoHS符合性 | 符合 |

    3. 产品特点和优势


    该系列插针具有以下显著特点:
    - 可定制性强:提供多种长度和直径选项,以适应不同应用场合。
    - 安装简便:部分型号采用压装方式固定,安装过程简单快捷。
    - 耐用可靠:选用高品质黄铜材料,耐腐蚀,抗疲劳,保证长期使用稳定性。
    - 兼容性好:与市面上主流的印刷电路板尺寸高度兼容,减少更换成本。

    4. 应用案例和使用建议


    应用案例:
    - 在一个高密度布线的物联网设备中,利用0.51mm直径的小型化插针进行信号传输,有效节省空间。
    - 用于工控机箱内部的电源接口,通过1.78mm直径的压入式插针实现稳定的电力供应。
    使用建议:
    - 设计阶段需考虑具体应用环境的温度、湿度等因素,选择合适的针体材料及镀层工艺。
    - 安装时注意保持正确的插入角度,避免损伤插针结构。

    5. 兼容性和支持


    这些插针与大多数标准印刷电路板兼容,适用于广泛的电气系统集成。厂商提供全面的技术支持和售后服务,包括但不限于样品测试、定制开发及故障排查。

    6. 常见问题与解决方案


    - 问题1:插针在压装过程中出现断裂
    - 解决方法:检查压装设备是否调整正确,适当增加插针在板材中的预紧力。
    - 问题2:长时间使用后信号传输质量下降
    - 解决方法:考虑更换镀金型号以提高导电性能;定期清洁接触点,去除氧化层。

    7. 总结和推荐


    总体来看,Mill-Max Mfg. Corp.的印刷电路板插针以其出色的性能、广泛的适用性和便捷的操作,成为电子工程师设计过程中的优选工具。无论是在研发还是批量生产阶段,均能展现出其卓越的价值。强烈推荐给追求高质量连接解决方案的专业人士。

3124-2-00-15-00-00-08-0参数

参数
长*宽*高 24.94mm(长度)*1.78mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

3124-2-00-15-00-00-08-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

3124-2-00-15-00-00-08-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚/单接线柱连接器 MILL-MAX 3124-2-00-15-00-00-08-0 3124-2-00-15-00-00-08-0数据手册

3124-2-00-15-00-00-08-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6555 ¥ 5.539
10+ $ 0.4646 ¥ 3.9259
100+ $ 0.3861 ¥ 3.2625
500+ $ 0.3564 ¥ 3.0116
1000+ $ 0.311 ¥ 2.6283
库存: 4033
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.53
直接购买
加入购物车
