首页  >  产品百科  >  449-10-270-00-560000

449-10-270-00-560000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 70pin 金 黑色 SMD,P=2.54mm 贴片安装
供应商型号: Q-449-10-270-00-560000
供应商: 期货订购
标准整包数: 1
MILL-MAX 圆形连接器 449-10-270-00-560000

449-10-270-00-560000概述


    产品简介

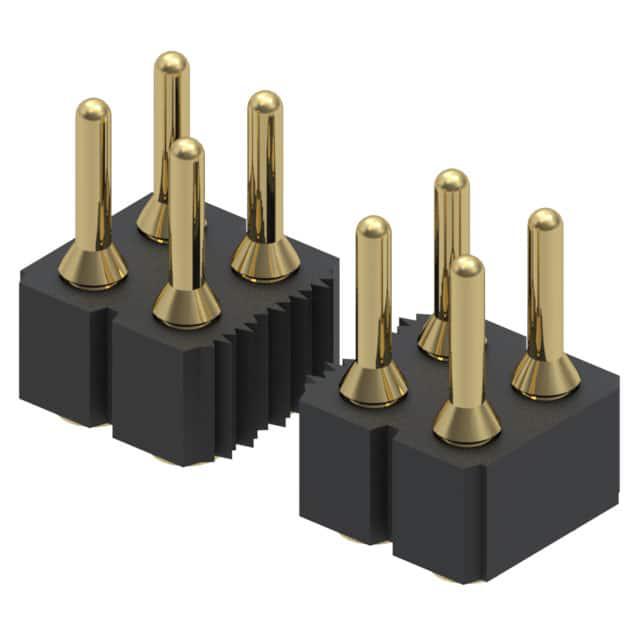

    Interconnect Header(连接器插头)
    该产品是一款表面贴装式针座连接器,适用于多种电子设备。这类连接器主要用于电子电路板上的电气连接,支持高效可靠的信号传输。其主要功能是实现电路板之间的电气互连,广泛应用于消费电子、通信设备、工业控制等领域。

    技术参数


    - 型号编号:449-10-270-00-560000
    - 引脚间距:0.30英寸(7.62毫米)
    - 排数:双排
    - 安装方式:表面贴装
    - 镀层代码:10
    - 壳体镀层:10微英寸金覆盖100微英寸镍
    - 绝缘材料:聚对苯二甲酸乙二醇酯(PCT),品牌Thermx,等级CG-933
    - 额定电压:交流100 VRMS / 直流150 V
    - 绝缘电阻:最小10,000兆欧
    - 热变形温度:276°C(ASTM D 648标准)
    - 击穿电压:最小1000 VRMS(对于系列117收缩DIP为700 VRMS)
    - 材料耐受温度:高于446°F(230°C)适合“共晶”回流焊接;高于500°F(260°C)适合“无铅”回流焊接

    产品特点和优势


    这款Interconnect Header具有以下特点和优势:
    1. 高可靠性:采用高品质材料和精密制造工艺,确保了连接器的长期稳定运行。
    2. 高电气性能:具备出色的绝缘和导电能力,能够承受较高的电压和电流。
    3. 高热稳定性:在高温环境下仍能保持良好的性能。
    4. 兼容性良好:与各类PCB设计兼容,易于集成到现有系统中。
    5. RoHS合规性:符合欧盟RoHS指令要求,环保可靠。
    6. 冲突矿产验证:确保使用的原材料来自无冲突区域,生产过程符合国际标准。

    应用案例和使用建议


    该产品广泛应用于消费电子、工业自动化、通信设备等需要高密度、高性能连接的场合。例如,在汽车电子控制系统中,它用于传感器和执行器之间的电气连接。为了保证最佳性能,建议:
    - 在焊接前进行预热处理,以减少热应力对连接器的影响。
    - 使用适当的助焊剂,并确保良好的焊接温度曲线,避免虚焊或过焊。
    - 定期检查连接器,确保长期可靠性。

    兼容性和支持


    这款连接器与其他同类产品具有良好的兼容性,可方便地与其他电子元件配合使用。厂商提供详细的技术支持和售后服务,确保用户在使用过程中获得及时的帮助。

    常见问题与解决方案


    - 问题1:焊接后引脚出现断裂
    - 解决方案:确保焊接温度和时间符合规范,适当增加预热时间。
    - 问题2:接触不良
    - 解决方案:检查焊接质量,确保所有引脚牢固地焊接到电路板上。
    - 问题3:绝缘失效
    - 解决方案:确认使用的焊接工艺不会损坏绝缘材料,避免过高的焊接温度。

    总结和推荐


    综上所述,Mill-Max的Interconnect Header是一款高度可靠的表面贴装式连接器,拥有优秀的电气性能和高热稳定性。其广泛的适用范围和良好的兼容性使其成为各种复杂电子设备的理想选择。强烈推荐使用这款产品,以满足严苛的应用需求。

449-10-270-00-560000参数

参数
端接 焊盘
额定电流 -
外壳材料 -
针脚数 70pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

449-10-270-00-560000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

449-10-270-00-560000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 449-10-270-00-560000 449-10-270-00-560000数据手册

449-10-270-00-560000封装设计

查看详情并下载
Symbol
Footprint
3D Model
