802-10-054-62-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 54pin 金 黑色 通孔安装
供应商型号: Q-802-10-054-62-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 圆形连接器 802-10-054-62-001000

802-10-054-62-001000概述


    产品简介

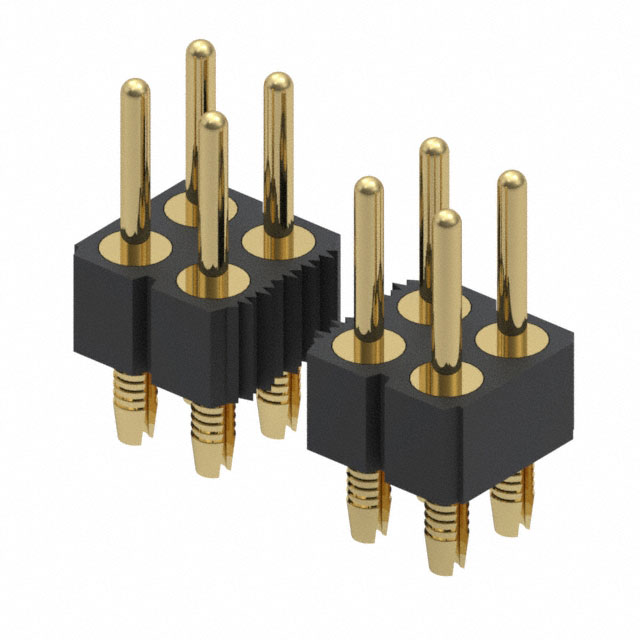

    Mill-Max Interconnect Header 802-10-054-62-001000
    Mill-Max公司的802-10-054-62-001000是一款焊接式压接插针头互连端子(Interconnect Header),主要应用于电路板连接和其他需要高可靠性的电气连接场合。这款互连端子采用双排设计,通过通孔焊接方式固定在电路板上。其独特的压接设计无需焊接,便于快速安装和更换,提高了组装效率和可靠性。

    技术参数


    - 产品编号: 802-10-054-62-001000
    - 插针直径: 0.76mm (0.030")
    - 类型: 焊接式压接插针头
    - 排数: 双排
    - 固定方式: 通孔焊接
    - 镀层: 10微英寸金(10 μ" Gold)覆盖100微英寸镍(100 μ" Nickel)
    - 绝缘材料: 聚酯(PCT),品牌Thermx,型号CG-933
    - 额定电压: 100 VRMS / 150 VDC
    - 绝缘电阻: ≥10,000兆欧姆
    - 耐热变形温度: 276°C (529°F)
    - 介电强度: ≥1000 VRMS (≥700 VRMS for系列117收缩DIP)

    产品特点和优势


    - 易于安装: 采用压接设计,无需焊接即可完成安装,节省了时间并降低了对焊接工艺的要求。
    - 高可靠性: 镀金层和镍层确保了长期稳定的工作性能和良好的导电性。
    - 高机械强度: 使用的黄铜合金(如ASTM B16的360黄铜合金或ASTM B455的385黄铜合金)具有优良的机械强度和加工性能,适合多种加工操作。
    - 高耐温性: 绝缘材料的耐高温性能达到276°C,适用于高环境温度下的应用。
    - 环保认证: RoHS和REACH合规,符合严格的环保标准。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备: 在工业控制面板和机器人手臂中,作为信号传输的重要部件。
    - 通讯设备: 在通信基站中,用于连接信号线缆,确保高频率信号的传输稳定性。
    - 医疗设备: 在医疗器械中,作为连接各种传感器的接口,保障精确测量。
    使用建议:
    - 合理选择材料: 在需要承受较大应力的情况下,建议选择360黄铜合金;对于轻度机械加工的应用,则可以选择385黄铜合金。
    - 适当的退火处理: 对于需要弯曲或压铆的零件,建议进行部分退火以提高加工性。
    - 热管理: 注意插件周围的温度,确保不会超过材料的耐温极限。

    兼容性和支持


    兼容性:
    - 该产品可与市场上主流的PCB设计兼容,能够方便地安装在现有的电路板设计中。
    支持:
    - Mill-Max公司提供全面的技术支持和服务,包括详细的技术手册和故障排除指南,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题: 插针接触不良
    - 解决方案: 检查插针是否安装到位,必要时可以重新压接。
    - 问题: 镀层剥落
    - 解决方案: 清洁插针表面,确保没有氧化或污染。如果仍然存在问题,可能需要更换插针。

    总结和推荐


    总体而言,Mill-Max 802-10-054-62-001000互连端子具有显著的优势,如易于安装、高可靠性、良好的机械强度和耐温性。它非常适合应用于多种需要高可靠性的电气连接场合。如果你正在寻找一款高效且耐用的连接器,这款产品是一个很好的选择。强烈推荐在关键电气连接应用中使用此产品。

802-10-054-62-001000参数

参数
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 -
针脚数 54pin
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装
