6834-0-00-15-00-00-03-0

厂牌: MILL-MAX
产品描述: Contact PIN Press Fit ST Thru-Hole Bulk
供应商型号: 575-6834000150000030
供应商: Mouser
标准整包数: 1
MILL-MAX 端子 - PC 引脚/单接线柱连接器 6834-0-00-15-00-00-03-0

6834-0-00-15-00-00-03-0概述

    Mill-Max Mfg. Corp. Male PCB Pins 技术手册解析
    Mill-Max Manufacturing Corporation 是一家知名的电子元件制造商,以其高品质的连接器和接插件而闻名。本手册将详细介绍 Mill-Max 的 Male PCB Pin 系列产品,包括产品特点、技术参数、应用场景及常见问题解答等内容。

    1. 产品简介

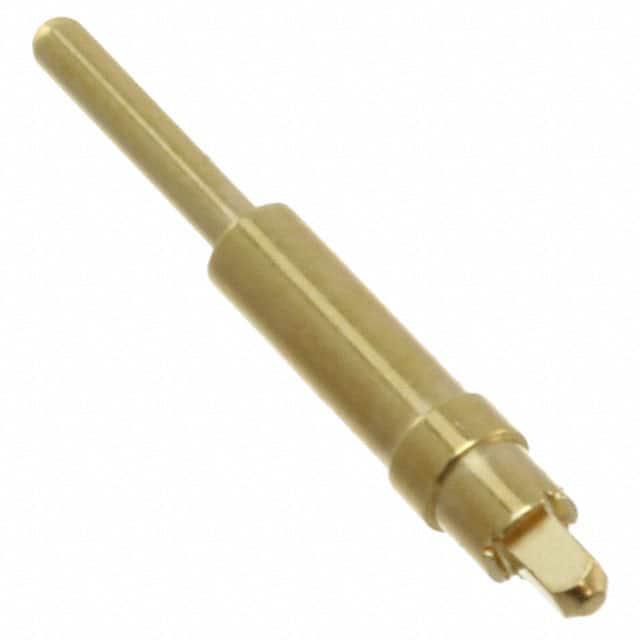

    Mill-Max 的 Male PCB Pins 是一种无焊料压力安装式引脚,用于通孔印刷电路板。这些引脚适用于多种工业和消费电子应用,包括通信设备、计算机系统、自动化控制设备、仪器仪表等领域。

    2. 技术参数


    以下是几种不同型号的 Male PCB Pin 技术参数摘要:
    | 型号 | 针材料 | 钻孔推荐尺寸 | 尺寸(英寸) |
    ||
    | 5920 | 黄铜合金360, 1/2硬 | 0.086 (2.18mm) | 直径:0.118; 0.080; 0.063
    长度:0.650 (0.713) |
    | 8237 | 黄铜合金360, 1/2硬 | 0.092 (2.34mm) | 直径:0.110; 0.098; 0.098; 0.060
    长度:0.472 (0.713) |
    | 6025 | 黄铜合金360, 1/2硬 | 0.068 (1.73mm) | 直径:0.093; 0.076; 0.058; 0.040
    长度:0.188 (0.419) |
    | 6834 | 黄铜合金360, 1/2硬 | 0.0512 (1.3mm) | 直径:0.084; 0.072; 0.072; 0.040
    长度:0.587 (0.225) |
    | 6035 | 黄铜合金360, 1/2硬 | 0.068 (1.73mm) | 直径:0.113; 0.096; 0.058; 0.062
    长度:0.188 (0.419) |
    | 6835 | 黄铜合金 | 0.092 (2.34mm) | 直径:0.123; 0.111; 0.111; 0.080; 0.090
    长度:0.090 (0.225) |
    注意:表中所列直径为典型值,具体尺寸以实际产品为准。

    3. 产品特点和优势


    这些 Male PCB Pin 具备以下显著特点和优势:
    - 易于安装:无需焊接即可实现稳固的机械连接。
    - 高可靠性:采用高品质黄铜材料,确保长期稳定工作。
    - 环境适应性强:适用于广泛的工业和消费电子应用环境。
    - 可选镀层:提供多种镀层选项(锡铅、纯锡、金),以满足不同的应用需求。
    - 精度高:直径和长度公差严格控制,确保一致性和互换性。

    4. 应用案例和使用建议


    这些引脚适用于多种应用场景,例如:
    - 计算机主板:用于板间连接。
    - 工业控制系统:用于传感器和执行器的连接。
    - 消费电子产品:如家电控制面板的连接。
    使用建议:
    - 确保钻孔尺寸准确,避免过大或过小导致接触不良或安装困难。
    - 根据具体应用选择合适的镀层,如对温度敏感的应用应选用耐温镀层。
    - 注意安装时的压力控制,防止过度压入损坏引脚。

    5. 兼容性和支持


    这些引脚与大多数标准 PCB 材质兼容,但推荐的钻孔尺寸需要根据实际应用调整。厂商提供了全面的技术支持和维护服务,包括产品咨询、设计指导和技术培训。

    6. 常见问题与解决方案


    - Q: 引脚安装后松动怎么办?
    A: 检查钻孔尺寸是否符合要求,确保孔壁与引脚间的摩擦力足够。

    - Q: 如何提高引脚使用寿命?
    A: 选择适当的镀层材质,避免使用过程中发生腐蚀。

    - Q: 引脚表面出现锈蚀如何处理?
    A: 清洁表面并重新涂覆防护涂层,或更换新的引脚。

    7. 总结和推荐


    综上所述,Mill-Max 的 Male PCB Pins 在材料选择、加工精度及应用范围方面具有明显优势。其易于安装、可靠耐用的特点使其成为各类电子设备的理想选择。强烈推荐在需要高质量 PCB 连接的场合下使用此系列引脚。

6834-0-00-15-00-00-03-0参数

参数
长*宽*高 14.9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

6834-0-00-15-00-00-03-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

6834-0-00-15-00-00-03-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚/单接线柱连接器 MILL-MAX 6834-0-00-15-00-00-03-0 6834-0-00-15-00-00-03-0数据手册

6834-0-00-15-00-00-03-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
