811-22-036-30-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 1 36 铜合金 510nm 金 贴片安装
供应商型号: Q-811-22-036-30-001101
供应商: 期货订购
标准整包数: 1

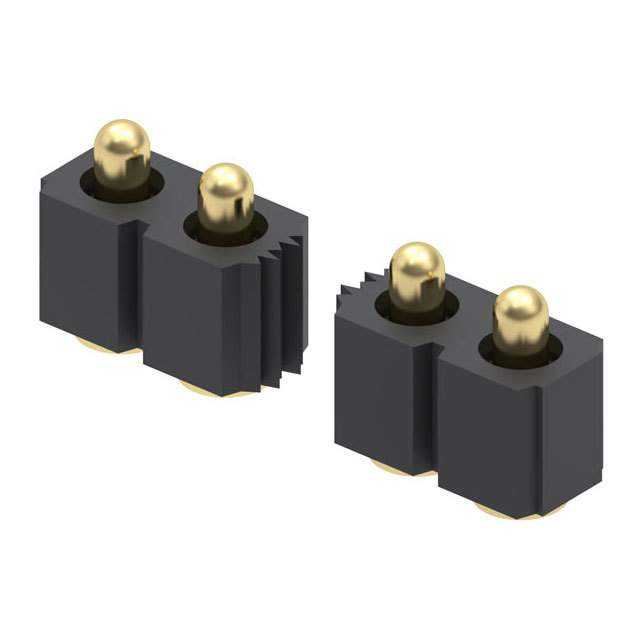

MILL-MAX 矩形连接器 - 弹簧式 811-22-036-30-001101

811-22-036-30-001101概述

    # Spring-Loaded Connectors

    产品简介


    弹簧式连接器(Spring-Loaded Connectors)是一种广泛应用于各类电子设备的高性能连接装置。由Mill-Max Mfg. Corp. 生产的系列811、812、813、814和819、820连接器,以紧凑设计和高可靠性著称。它们提供单排和双排配置,适用于0.100英寸网格间距的表面安装应用。这些连接器主要用于需要频繁插拔操作且要求高度可靠接触的场合,如消费电子产品、医疗设备、工业自动化等领域。

    技术参数


    材料
    - 接触针和基座:镀金20μ”/镍100μ”铜合金
    - 弹簧:镀金10μ”铍铜
    - 绝缘材料:高温热塑性塑料,UL94 V-0等级
    机械参数
    - 初始高度下的弹簧力:25克
    - 中间行程下的弹簧力:60克
    - 耐用性:100万次循环
    - 平行度:0.005英寸(单排最多10个引脚,双排最多20个引脚)
    电气参数
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MW
    - 击穿电压:700Vrms
    - 电容:最大1pF

    产品特点和优势


    - 耐用性:通过精密加工和镀金处理,确保100万次的使用寿命。
    - 多功能性:提供多种接触样式和高度选择,适应不同应用需求。
    - 安全性:低电阻和高电流接触设计,适合持续和峰值负载的应用。
    - 兼容性:高温度耐受性的绝缘材料适合各种表面贴装工艺。

    应用案例和使用建议


    应用案例
    - 消费电子:如智能手机和平板电脑中需要高频插拔的数据传输接口。
    - 医疗设备:高精度和高可靠性要求的医疗器械接口。
    - 工业自动化:需要稳定连接和耐久性的自动化设备中的接线端子。
    使用建议
    - 确保安装时引脚对齐,避免偏斜导致接触不良。
    - 定期检查连接器状态,特别是长期使用后应进行性能测试。
    - 根据具体应用环境选择合适的接触高度和样式。

    兼容性和支持


    - 兼容性:与现有电路板上的0.100英寸网格标准兼容,支持自动拾放装配。
    - 支持服务:提供详细的技术文档和技术支持,协助客户进行安装和调试。

    常见问题与解决方案


    - Q: 插拔时出现接触不稳定?
    - A: 检查安装过程中是否有偏差或过度磨损。重新校准或更换新的连接器。
    - Q: 长时间使用后接触电阻增加?
    - A: 清洁或更换连接器,以恢复良好的接触状态。
    - Q: 接触面出现氧化现象?
    - A: 使用适当的清洁剂清洁接触面,以保持良好接触。

    总结和推荐


    综合评估
    Spring-Loaded Connectors以其出色的机械强度、可靠的电气性能和广泛的适用性,在众多应用中表现出色。无论是对于消费电子产品还是高端医疗设备,这些连接器都是理想的选择。
    推荐
    鉴于其卓越的耐用性和多功能性,强烈推荐Spring-Loaded Connectors用于需要高可靠性和长寿命的电子应用。对于任何需要高频插拔和稳定连接的场合,这些连接器无疑是最佳选择。

811-22-036-30-001101参数

参数
材料 铜合金
排数 1
触头镀层
触头数量 36
触头镀层厚度 510nm
类型 活塞型
间距 2.54mm
安装方式 贴片安装
零件状态 在售

811-22-036-30-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-036-30-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 811-22-036-30-001101 811-22-036-30-001101数据手册

811-22-036-30-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
