316-91-106-41-006000

厂牌: MILL-MAX
产品描述: Elevated Socket,Push-Pull 2.54mm 1 6pin 3A 250nm 金 黑色 通孔安装
供应商型号: 316-91-106-41-006000
供应商: 国内现货
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 316-91-106-41-006000

316-91-106-41-006000概述


    产品简介

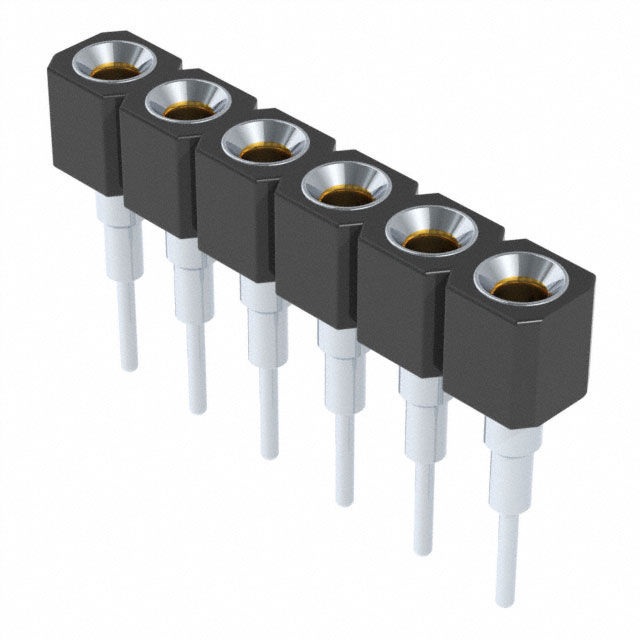

    Mill-Max 316-91-106-41-006000 Interconnect Socket
    Mill-Max的316-91-106-41-006000是一款主要用于连接的插座。它属于直插式单行插针插座,采用.100网格设计,具有升高结构。这款插针接受直径为0.015到0.025英寸的导线。在产品编号标识方面,91代表镀层代码,而200微英寸镀锡铅(93/7)以及100微英寸镍和10微英寸金(覆50微英寸镍)的镀层,用于保证电气特性的稳定性和耐久性。该型号插针插座包含6个引脚,符合RoHS标准。

    技术参数


    - 产品编号: 316-91-106-41-006000
    - 网格尺寸: 0.100
    - 接触方式: 直插式单行
    - 引脚数: 6
    - 材料:
    - 外壳:铜合金172(UNS C17200),经过ASTM B 194标准
    - 插针:黄铜合金(UNS C36000),经过ASTM B 16标准
    - 电性能:
    - 接触电流容量: 3安培
    - 电气电阻: 最大10毫欧姆
    - 电气导电率: 22% IACS
    - 温度范围: -55°C至+125°C
    - 耐热性: 聚酯(PCT),Thermx CG933,黑颜色,最高耐温达276°C
    - 绝缘等级: 额定电压100 VRMS/150 VDC
    - 镀层:
    - 外壳镀层: 200微英寸镀锡铅(93/7)和100微英寸镍
    - 内部接触镀层: 10微英寸金覆盖50微英寸镍

    产品特点和优势


    Mill-Max 316-91-106-41-006000的主要特点在于它采用铍铜合金作为接触材料,拥有高机械强度和良好的抗应力松弛性能,能够在-55°C到+125°C的宽广工作温度范围内提供稳定的电气连接。此外,其黄铜插针材料也具备良好的机械加工性能和稳定性。产品通过RoHS认证,满足环保要求。这些特点使得该插针插座在工业自动化、医疗设备和通信基础设施等领域有着广泛应用。

    应用案例和使用建议


    这款插针插座广泛应用于各类需要高可靠性电气连接的应用场景。例如,在医疗设备中作为电路连接组件时,其高可靠性能够确保设备长时间稳定运行。对于需要在高温环境下工作的应用,如工业自动化设备,该产品能够提供可靠的电气连接,因为其材料可以承受高达276°C的工作温度。在使用过程中,为了最大化延长产品寿命,建议定期检查和清洁插针以防止灰尘和其他污染物的积累。

    兼容性和支持


    Mill-Max 316-91-106-41-006000设计考虑到了与其他电子元件的良好兼容性。它支持的标准引脚大小使得安装和连接变得简单方便。Mill-Max公司提供了详尽的技术支持服务,包括在线资源和客户支持热线,以帮助用户解决在产品使用过程中遇到的各种问题。制造商还提供了详细的安装指南和技术文档,以指导用户正确使用和维护该产品。

    常见问题与解决方案


    - 问题1: 插针无法牢固插入插座。
    - 解决方案: 检查插针是否有弯曲或变形。确保插座内无异物阻碍。
    - 问题2: 连接后发现电气导通不良。
    - 解决方案: 检查接触部位是否干净且没有污染。重新焊接连接点以增强电气接触。
    - 问题3: 长时间使用后插针松动。
    - 解决方案: 根据需要更换新的插针以保持最佳电气连接状态。建议定期维护检查。

    总结和推荐


    综上所述,Mill-Max 316-91-106-41-006000是一款非常可靠且性能优异的插针插座。其高强度材料、宽泛的工作温度范围以及卓越的电气性能使其成为工业应用的理想选择。尽管初期成本可能略高于其他替代品,但考虑到其长使用寿命和稳定性,长期来看将带来更高的性价比。因此,强烈推荐给需要高性能、高可靠性的应用场合。

316-91-106-41-006000参数

参数
排数 1
触头镀层 - 配接
间距-配接 2.54mm
针脚数 6pin
类型 Elevated Socket,Push-Pull
触头镀层厚度 - 配接 250nm
防护等级 -
颜色 黑色
额定电流 3A
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

316-91-106-41-006000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-91-106-41-006000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 316-91-106-41-006000 316-91-106-41-006000数据手册

316-91-106-41-006000封装设计

查看详情并下载
Symbol
Footprint
3D Model
