134-10-308-00-050000

厂牌: MILL-MAX
产品描述: DIL-Header,DIP 焊盘 2.54mm 2 8pin 250nm 金 黑色 通孔安装 10.1mm(长度)*10.1mm(高度)
供应商型号: 13410-30800050000-ND
供应商: Digi-Key
标准整包数: 1

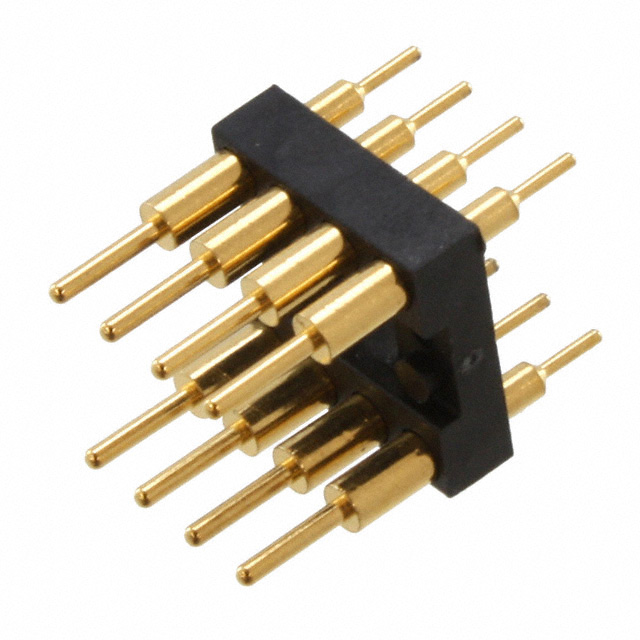

MILL-MAX 矩形连接器 - 针座 - 专用引脚 134-10-308-00-050000

134-10-308-00-050000概述

    Mill-Max DIP Header 技术手册

    产品简介


    Mill-Max 的 DIP Header(直插式插座)是一种专为电子互连设计的产品。这种开放式框架的穿孔镀层插头,采用黄铜合金作为引脚材料,具有优异的机械强度和导电性。主要用于各种电路板之间的互连,特别适用于需要高密度引脚连接的应用场合。本产品通过了RoHS合规认证,确保符合环保要求。

    技术参数


    - 产品编号:134-10-308-00-050000
    - 外壳镀层:10 微英寸金覆盖100 微英寸镍
    - 包装方式:管装
    - 引脚数量:8个
    - 尺寸(单位:英寸):A=0.4, B=0.3, C=0.4, L=0.315
    - 每管数量:50个
    - 引脚材料:3405(黄铜合金)
    - 黄铜合金化学成分:Cu 61.5%, Zn 35.4%, Pb 3.1%
    - 熔点:900°C/885°C(液态/固态)
    - 引脚密度:适合穿孔焊接和再流焊接
    - 绝缘材料:聚对苯二甲酸酯(热塑X CG933,黑色)
    - 耐电压:100 VRMS/150 VDC
    - 绝缘电阻:≥10,000兆欧
    - 热变形温度:529°F (276°C) @ 66 psi
    - 介电强度:≥1000 VRMS (≥700 VRMS系列117收缩DIP)

    产品特点和优势


    - 高密度连接:每管50个引脚,非常适合高密度连接需求。
    - 良好的机械强度:黄铜合金提供了卓越的机械强度和抗疲劳性。
    - 优良的导电性能:化学成分保证了优秀的导电性,适合高频信号传输。
    - 可靠的绝缘性能:PCT 聚酯材料具有极高的绝缘电阻,适用于多种电气环境。
    - 高温稳定性:热变形温度高达529°F,适合高温环境下使用。
    - RoHS合规:满足环保要求,适用于绿色电子产品生产。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车电子、工业控制、通信设备等领域,特别是在需要高密度连接的应用场合。
    - 使用建议:
    - 在焊接过程中注意控制温度,避免过高的温度导致材料损坏。
    - 确保连接可靠,定期进行检查和维护,以防止接触不良。
    - 建议在高温环境中使用时进行适当的散热处理,以延长产品寿命。

    兼容性和支持


    - 兼容性:该产品与常见的PCB(印刷电路板)材料兼容,支持穿孔焊接和再流焊接工艺。
    - 支持服务:Mill-Max提供全面的技术支持和售后维护服务,确保客户能够顺利使用产品并获得最佳效果。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决方案:调整焊接温度和时间,确保焊接充分且均匀。
    - 问题2:引脚弯曲或断裂。
    - 解决方案:在安装过程中轻柔操作,避免过度弯折或用力过猛。
    - 问题3:绝缘材料老化。
    - 解决方案:定期检查并更换绝缘材料,确保电气性能稳定。

    总结和推荐


    Mill-Max 的 DIP Header 是一款集高性能和可靠性于一体的电子元器件,特别适用于高密度连接和恶劣环境下的应用。其优越的机械强度和导电性能使其在多个行业中具有广泛的适用性。建议在选择此类产品时考虑其特定应用场景的需求,并遵循相应的使用和维护建议,以确保长期稳定的运行。总体而言,强烈推荐使用Mill-Max的 DIP Header。

134-10-308-00-050000参数

参数
间距 2.54mm
端接 焊盘
排数 2
触头镀层
针脚数 8pin
触头镀层厚度 250nm
类型 DIL-Header,DIP
颜色 黑色
长*宽*高 10.1mm(长度)*10.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

134-10-308-00-050000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

134-10-308-00-050000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 专用引脚 MILL-MAX 134-10-308-00-050000 134-10-308-00-050000数据手册

134-10-308-00-050000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.378 ¥ 172.1941
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 172.19
